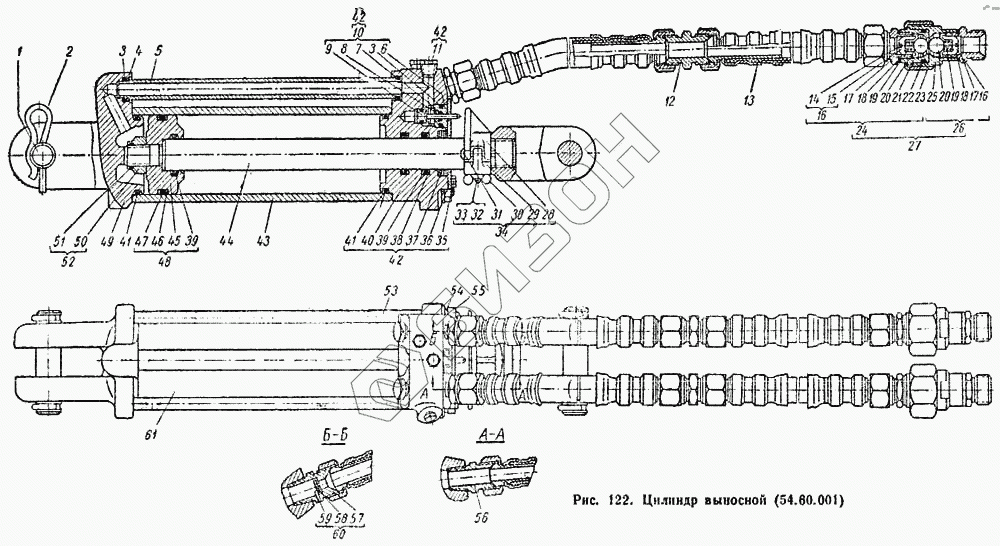

Графический каталог запасных частей к технике: ВгТЗ ДТ-75М. Цилиндр выносной (54.60.001)
1
1
2
3
3
4
5
6
7
8
9
10
11
12
13
16
16
20
20
22
23
24
24
25
26
27
27
28
29
30
31
32
33
34
34
35
36
37
38
39
39
39
40
40
41
41
42
42
42
43
44
45
45
46
46
47
48
49
50
51
51
52
53
53
54
55
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 54.60.001 | 54.60.001 | Цилиндры выносные в сборе со шлангами (комплект) |
Загрузка ...
|
|
| 1 | Ц90-1212037В | Палец |
Загрузка ...
|
|
| 1 | 77.60.126 | Серьга цепи |
Загрузка ...
|
|
| 2 | 15-62059 | Шплинт пружинный |
Загрузка ...
|
|
| 3 | Ц90-1212046 | Кольцо |
Загрузка ...
|
|
| 4 | Ц90-1212027 | Шайба |
Загрузка ...
|
|
| 5 | Ц90-1212026А | Маслопровод |
Загрузка ...
|
|
| 6 | Ц90-1212033А | Корпус клапана |
Загрузка ...
|
|
| 7 | Ц90-1212047 | Кольцо |
Загрузка ...
|
|
| 8 | Ц90-1212034 | Втулка |
Загрузка ...
|
|
| 9 | Ц90-1212004А | Клапан с уплотнением |
Загрузка ...
|
|
| 10 | Ц90-1212005А | Клапан в сборе |
Загрузка ...
|
|
| 11 | Пробка РКIII-1/4" | Пробка РКIII-1/4" ГОСТ 3112-54 |
Загрузка ...
|
|
| 12 | 54.61.104А | Штуцер переходной |
Загрузка ...
|
|
| 13 | 54.60.022 зам | Шланг в сборе |
Загрузка ...
|
|
| 16 | А40/50-2643003-I | Крестовина в сборе |
Загрузка ...
|
|
| 20 | 77.60.116 | Винт раскоса верхний |
Загрузка ...
|
|
| 22 | 77.60.115 | Муфта раскоса |
Загрузка ...
|
|
| 23 | 54.60-103 | Гайка накидная |
Загрузка ...
|
|
| 24 | 77.60.114-1 | Вилка раскоса |
Загрузка ...
|
|
| 24 | А60/75-4616350 | Клапан запорный шланга в сборе (Ф16) |
Загрузка ...
|
|
| 25 | А60/75-4616332 | Корпус запорного клапана маслопровода |
Загрузка ...
|
|
| 26 | А60/75-4616330 | Клапан запорный маслопровода в сборе (Ф16) |
Загрузка ...
|
|
| 27 | 77.60.122 | Втулка растяжек |
Загрузка ...
|
|
| 27 | А60/75-4616320 | Запорное устройство в сборе (Ф16) |
Загрузка ...
|
|
| 28 | Ц90-1212028А | Упор |
Загрузка ...
|
|
| 29 | Ц90-1212029А | Полукольцо упора нижнее |
Загрузка ...
|
|
| 30 | Гайка-барашек М6-I | Гайка-барашек М6-I, ГОСТ 3032-45 |
Загрузка ...
|
|
| 31 | Ц90-1212030 | Палец упора |
Загрузка ...
|
|
| 32 | Болт М6Х35 | Болт М6Х35, ГОСТ 7798-62 |
Загрузка ...
|
|
| 33 | Шайба пружинная 6Н | Шайба пружинная 6Н, ГОСТ 6402-61 |
Загрузка ...
|
|
| 34 | 77.60.012А | Стойка левая в сборе |
Загрузка ...
|
|
| 34 | Ц90-1212003А | Упор в сборе |
Загрузка ...
|
|
| 35 | Болт М6Х14 | Болт М6Х14, ГОСТ 7798-52 |
Загрузка ...
|
|
| 36 | Ц90-1212035А | Крышка чистиков |
Загрузка ...
|
|
| 37 | Ц90-1212036 | Чистик |
Загрузка ...
|
|
| 38 | Ц90-1212048 | Прокладка |
Загрузка ...
|
|
| 39 | 77.60.014 | Вал рычагов в сборе |
Загрузка ...
|
|
| 39 | Ц90-1212044А | Кольцо |
Загрузка ...
|
|
| 40 | Ц75-1111021-Б | Крышка передняя |
Загрузка ...
|
|
| 40 | 77.60.101 | Рычаг подъемный левый |
Загрузка ...
|
|
| 41 | Ц75-1111045 | Кольцо |
Загрузка ...
|
|
| 42 | Ц75-1111010-А | Крышка передняя в сборе |
Загрузка ...
|
|
| 43 | Ц75-1111022 | Корпус |
Загрузка ...
|
|
| 44 | Ц90-1212002 | Шток в сборе |
Загрузка ...
|
|
| 45 | 77.60.039Р | Ось нижняя с шарнирами в сборе |
Загрузка ...
|
|
| 45 | Ц75-1111023А | Поршень |
Загрузка ...
|
|
| 46 | Ц75-1111042 | Прокладка |
Загрузка ...
|
|
| 46 | 77.60.102 | Рычаг подъемный правый |
Загрузка ...
|
|
| 47 | Ц75-1111043 | Кольцо |
Загрузка ...
|
|
| 48 | Ц75-1111009 | Поршень в сборе |
Загрузка ...
|
|
| 49 | Ц75-1111020-Г | Крышка задняя |
Загрузка ...
|
|
| 50 | Ц90-1212025А | Гайка |
Загрузка ...
|
|
| 51 | Ц90-1212050А | Кольцо |
Загрузка ...
|
|
| 51 | 77.60.112 | Кольцо упорное |
Загрузка ...
|
|
| 52 | Ц90-1212007-А | Гайка в сборе |
Загрузка ...
|
|
| 53 | 77.60.109 | Траверса верхней тяги |
Загрузка ...
|
|
| 53 | Ц90-1212041А | Шпилька |
Загрузка ...
|
|
| 54 | Шайба пружинная 12Н | Шайба пружинная 12Н, ГОСТ 6402-61 |
Загрузка ...
|
|
| 55 | Гайка М12 | Гайка М12, ГОСТ 5915-62 |
Загрузка ...
|
|
| 60 | А60/75-2751002-IIА | Замедлительный клапан в сборе |
Загрузка ...
|
|
| 61 | Ц75-1111001-А | Цилиндр в сборе |
Загрузка ...
|
|
| 65 | 77.60.019-1 | Палец тяги в сборе |
Загрузка ...
|
|
| 66 | 77.60.020А | Головка задняя в сборе |
Загрузка ...
|
|
| 67 | 77.60.018 | Тяга нижняя в сборе |
Загрузка ...
|
|
| 78 | 77.60.025 | Головка в сборе |
Загрузка ...
|
|
| 79 | 77.60.028 | Головка с пальцем в сборе |
Загрузка ...
|
|
| 87 | 77.60.023А | Тяга верхняя в сборе |
Загрузка ...
|
|
| 92 | 77.60.120-1 | Винт растяжки с левой резьбой |
Загрузка ...
|
|
| 93 | 77.60.037А | Растяжка правая в сборе |
Загрузка ...
|
|
| 95 | 77.60.036 | Цепочка в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
