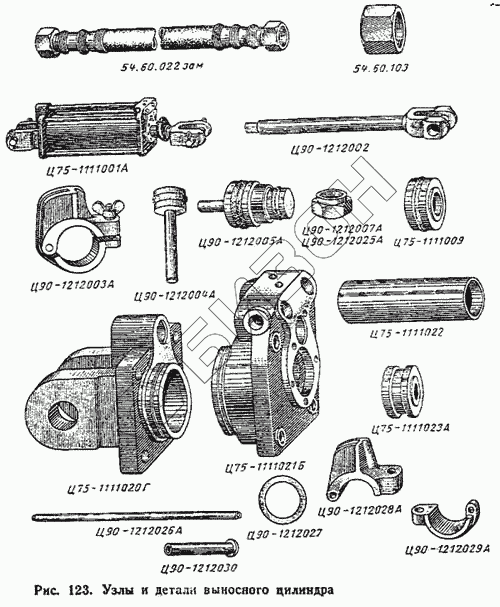

Графический каталог запасных частей к технике: ВгТЗ ДТ-75М. Узлы и детали выносного цилиндра
Ц75-1111009
Ц90-1212002
Ц90-1212003А
Ц90-1212004А
Ц75-1111021-Б
Ц90-1212026А
Ц90-1212030
Ц90-1212027
Ц90-1212007-А
Ц90-1212025А
Ц75-1111022
Ц75-1111023А
Ц90-1212028А
Ц90-1212029А
10
13
23
49
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Ц75-1111009 | Ц75-1111009 | Поршень в сборе |
Загрузка ...
|
|
| Ц90-1212002 | Ц90-1212002 | Шток в сборе |
Загрузка ...
|
|
| Ц90-1212003А | Ц90-1212003А | Упор в сборе |
Загрузка ...
|
|
| Ц90-1212004А | Ц90-1212004А | Клапан с уплотнением |
Загрузка ...
|
|
| Ц75-1111021-Б | Ц75-1111021-Б | Крышка передняя |
Загрузка ...
|
|
| Ц90-1212026А | Ц90-1212026А | Маслопровод |
Загрузка ...
|
|
| Ц90-1212030 | Ц90-1212030 | Палец упора |
Загрузка ...
|
|
| Ц90-1212027 | Ц90-1212027 | Шайба |
Загрузка ...
|
|
| Ц90-1212007-А | Ц90-1212007-А | Гайка в сборе |
Загрузка ...
|
|
| Ц90-1212025А | Ц90-1212025А | Гайка |
Загрузка ...
|
|
| Ц75-1111022 | Ц75-1111022 | Корпус |
Загрузка ...
|
|
| Ц75-1111023А | Ц75-1111023А | Поршень |
Загрузка ...
|
|
| Ц90-1212028А | Ц90-1212028А | Упор |
Загрузка ...
|
|
| Ц90-1212029А | Ц90-1212029А | Полукольцо упора нижнее |
Загрузка ...
|
|
| 10 | Ц90-1212005А | Клапан в сборе |
Загрузка ...
|
|
| 13 | 54.60.022 зам | Шланг в сборе |
Загрузка ...
|
|
| 17 | А60/75-4616338 | Штуцер |
Загрузка ...
|
|
| 23 | 54.60-103 | Гайка накидная |
Загрузка ...
|
|
| 49 | Ц75-1111020-Г | Крышка задняя |
Загрузка ...
|
|
| 61 | Ц75-1111001-А | Цилиндр в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
