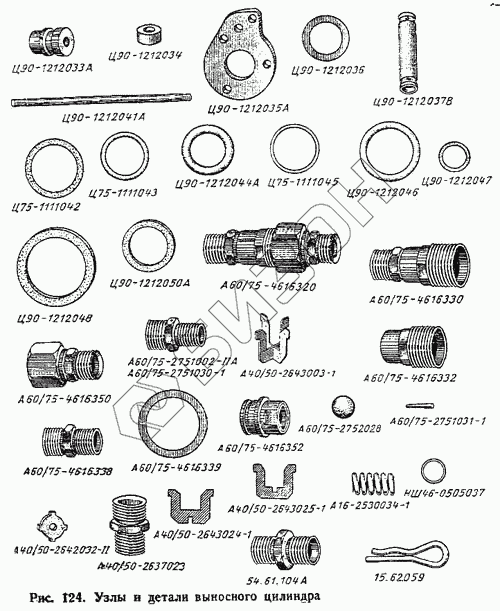

Графический каталог запасных частей к технике: ВгТЗ ДТ-75М. Узлы и детали выносного цилиндра
А40/50-2643024-I
Ц90-1212034
54.61.104А
А16-2530034-1
А40/50-2643025-I
НШ46-0505037
А60/75-2751031-1
А60/75-2752028
А60/75-4616352
Ц90-1212036
А40/50-2637023
А40/50-2642032-II
А60/75-4616338
А60/75-4616350
А60/75-4616332
А40/50-2643003-I
А60/75-2751030-1
Ц90-1212041А
Ц90-1212035А
Ц90-1212037В
Ц75-1111043
Ц90-1212044А
Ц75-1111045
Ц90-1212046
Ц90-1212048
А60/75-4616320
А60/75-4616330
Ц90-1212047
6
18
46
51
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| А40/50-2643024-I | А40/50-2643024-I | Крестовина (верхняя половина) |
Загрузка ...
|
|
| Ц90-1212034 | Ц90-1212034 | Втулка |
Загрузка ...
|
|
| 54.61.104А | 54.61.104А | Штуцер переходной |
Загрузка ...
|
|
| А16-2530034-1 | А16-2530034-1 | Пружина |
Загрузка ...
|
|
| А40/50-2643025-I | А40/50-2643025-I | Крестовина (нижняя половина) |
Загрузка ...
|
|
| НШ46-0505037 | НШ46-0505037 | Кольцо уплотнительное |
Загрузка ...
|
|
| А60/75-2751031-1 | А60/75-2751031-1 | Штифт конический |
Загрузка ...
|
|
| А60/75-2752028 | А60/75-2752028 | Клапан |
Загрузка ...
|
|
| А60/75-4616352 | А60/75-4616352 | Корпус запорного клапана шланга |
Загрузка ...
|
|
| Ц90-1212036 | Ц90-1212036 | Чистик |
Загрузка ...
|
|
| А40/50-2637023 | А40/50-2637023 | Штуцер 1/3" |
Загрузка ...
|
|
| А40/50-2642032-II | А40/50-2642032-II | Шайба клапана |
Загрузка ...
|
|
| А60/75-4616338 | А60/75-4616338 | Штуцер |
Загрузка ...
|
|
| А60/75-4616350 | А60/75-4616350 | Клапан запорный шланга в сборе (Ф16) |
Загрузка ...
|
|
| А60/75-4616332 | А60/75-4616332 | Корпус запорного клапана маслопровода |
Загрузка ...
|
|
| А40/50-2643003-I | А40/50-2643003-I | Крестовина в сборе |
Загрузка ...
|
|
| А60/75-2751030-1 | А60/75-2751030-1 | Корпус замедлительного клапана |
Загрузка ...
|
|
| Ц90-1212041А | Ц90-1212041А | Шпилька |
Загрузка ...
|
|
| Ц90-1212035А | Ц90-1212035А | Крышка чистиков |
Загрузка ...
|
|
| Ц90-1212037В | Ц90-1212037В | Палец |
Загрузка ...
|
|
| Ц75-1111043 | Ц75-1111043 | Кольцо |
Загрузка ...
|
|
| Ц90-1212044А | Ц90-1212044А | Кольцо |
Загрузка ...
|
|
| Ц75-1111045 | Ц75-1111045 | Кольцо |
Загрузка ...
|
|
| Ц90-1212046 | Ц90-1212046 | Кольцо |
Загрузка ...
|
|
| Ц90-1212048 | Ц90-1212048 | Прокладка |
Загрузка ...
|
|
| А60/75-4616320 | А60/75-4616320 | Запорное устройство в сборе (Ф16) |
Загрузка ...
|
|
| А60/75-4616330 | А60/75-4616330 | Клапан запорный маслопровода в сборе (Ф16) |
Загрузка ...
|
|
| Ц90-1212047 | Ц90-1212047 | Кольцо |
Загрузка ...
|
|
| 6 | Ц90-1212033А | Корпус клапана |
Загрузка ...
|
|
| 18 | А60/75-4616339 | Шайба уплотнительная |
Загрузка ...
|
|
| 46 | Ц75-1111042 | Прокладка |
Загрузка ...
|
|
| 51 | Ц90-1212050А | Кольцо |
Загрузка ...
|
|
| 60 | А60/75-2751002-IIА | Замедлительный клапан в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
