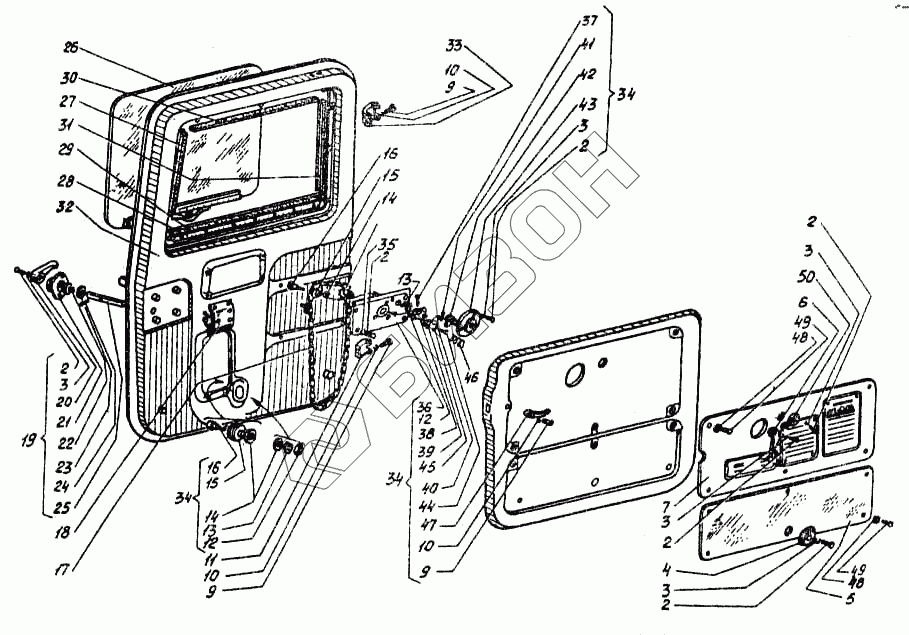

Графический каталог запасных частей к технике: ВгТЗ ДТ-75МВ. Дверь кабины
2
2
2
2
2
2
3
3
3
3
3
4
5
6
7
9
9
9
10
10
10
11
12
12
13
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
34
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
48
49
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Винт М6.6gх12.58.016 ГОСТ 17473-72 | Винт М6.6gх12.58.016 ГОСТ 17473-72 | Винт М6.6gх12.58.016 ГОСТ 17473-72 |
Загрузка ...
|
|
| 1 | 88.45.022С | Дверь в сборе |
Загрузка ...
|
|
| 2 | Винт М5.6gх12.58.016 ГОСТ 17473-72 | Винт М5.6gх12.58.016 ГОСТ 17473-72 |
Загрузка ...
|
|
| 3 | Шайба 5 65Г 05 ГОСТ 6402-70 | Шайба 5 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 4 | 88.45.569 | Колпачок декоративный |
Загрузка ...
|
|
| 5 | 88.45.566 | Накладка нижняя |
Загрузка ...
|
|
| 6 | 88.45.0170 | Ручка |
Загрузка ...
|
|
| 7 | 88.45.048 | Подкладка |
Загрузка ...
|
|
| 9 | Болт М8.6gх16-88.35.016 ГОСТ 7796-70 | Болт М8.6gх16-88.35.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 10 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 11 | 88.45.201 | Петля |
Загрузка ...
|
|
| 12 | Гайка М10.6.016 ГОСТ 5915-70 | Гайка М10.6.016 ГОСТ 5915-70 |
Загрузка ...
|
|
| 13 | Шайба 1065Г05 ГОСТ 6402-70 | Шайба 1065Г05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 14 | Шайба 10.01 ГОСТ 11371-78 | Шайба 10.01 ГОСТ 11371-78 |
Загрузка ...
|
|
| 15 | 88.45.275 | Ролик цепи |
Загрузка ...
|
|
| 16 | 88.45.283 | Ось |
Загрузка ...
|
|
| 17 | 88.45.081 | Цепь |
Загрузка ...
|
|
| 18 | 38.45.086 | Замок |
Загрузка ...
|
|
| 19 | 88.45.047 | Ручка |
Загрузка ...
|
|
| 20 | 88.45.098 | Ручка |
Загрузка ...
|
|
| 21 | 77.45.252А | Розетка |
Загрузка ...
|
|
| 22 | 40-6008.022 | Пружина |
Загрузка ...
|
|
| 23 | 77.45.254 | Шайба распорная |
Загрузка ...
|
|
| 24 | Шплинт 2,5х16 ГОСТ 397-79 | Шплинт 2,5х16 ГОСТ 397-79 |
Загрузка ...
|
|
| 25 | 88.45.204 | Стержень |
Загрузка ...
|
|
| 26 | 88.45.029 | Стекло |
Загрузка ...
|
|
| 27 | 88.45.317-02 | Желобок стекла |
Загрузка ...
|
|
| 28 | 88.45.294 | Рейка |
Загрузка ...
|
|
| 29 | 88.45.333 | Уплотнитель |
Загрузка ...
|
|
| 30 | 88.45.317-01 | Желобок стекла |
Загрузка ...
|
|
| 31 | 88.45.317 | Желобок стекла |
Загрузка ...
|
|
| 32 | 88.45.0221 | Корпус |
Загрузка ...
|
|
| 33 | 88.45.373 | Петля |
Загрузка ...
|
|
| 34 | 88.45.0167 | Звездочка |
Загрузка ...
|
|
| 34 | 88.45.037 | Стеклоподъемник |
Загрузка ...
|
|
| 35 | Шайба 6 65Г 05 ГОСТ 6402-70 | Шайба 6 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 36 | 88.45.039 | Основание стеклоподъемника |
Загрузка ...
|
|
| 37 | Шплинт 4х22 ГОСТ 397-79 | Шплинт 4х22 ГОСТ 397-79 |
Загрузка ...
|
|
| 38 | 88.45.0168 | Стопор в сборе |
Загрузка ...
|
|
| 39 | 88.45.263 | Кронштейн |
Загрузка ...
|
|
| 40 | 88.45.0169 | Стопор |
Загрузка ...
|
|
| 41 | Шплинт 2х20 ГОСТ 397-79 | Шплинт 2х20 ГОСТ 397-79 |
Загрузка ...
|
|
| 42 | 88.45.067 | Толкатель |
Загрузка ...
|
|
| 43 | 88.45.0179 | Крышка |
Загрузка ...
|
|
| 44 | Винт М4.6g.х58.016 | Винт М4.6g.х58.016 |
Загрузка ...
|
|
| 45 | Шайба 4 65Г 05 | Шайба 4 65Г 05 |
Загрузка ...
|
|
| 46 | 77.45.236А | Пружина |
Загрузка ...
|
|
| 47 | К77.45.139 | Ручка |
Загрузка ...
|
|
| 48 | 88.45.249 | Шайба |
Загрузка ...
|
|
| 49 | Винт М5.6gх16.58.016 ГОСТ 17473-72 | Винт М5.6gх16.58.016 ГОСТ 17473-72 |
Загрузка ...
|
|
| 50 | 88.45.570 | Колпачок декоративный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
