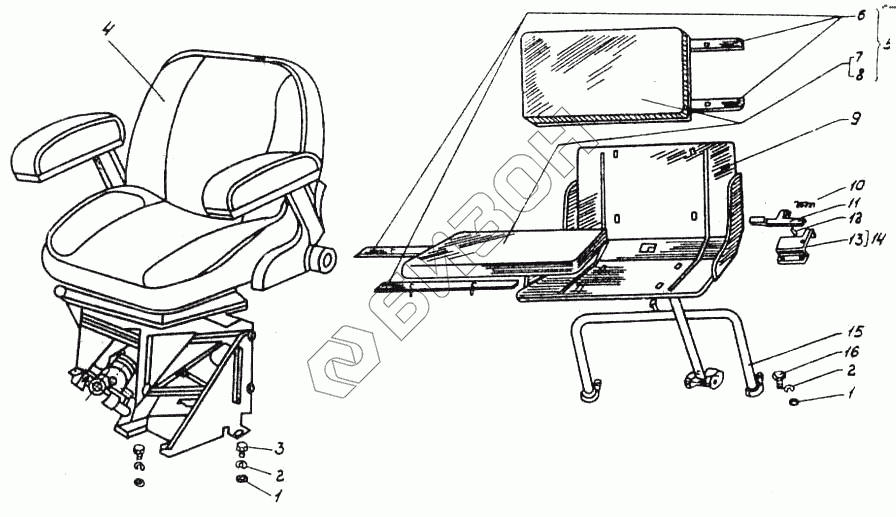

Графический каталог запасных частей к технике: ВгТЗ ДТ-75МВ. Установка сиденья
1
3
4
5
6
6
7
8
9
10
11
12
13
14
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 78.44.002 | 78.44.002 | Сиденья |
Загрузка ...
|
|
| 1 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 3 | Болт М10.6gх30.58. 016 ГОСТ 7796-70 | Болт М10.6gх30.58. 016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 4 | А31.00.000-02 | Сиденье подрессоренное унифицированное |
Загрузка ...
|
|
| 5 | 78.44.017 | Подушка |
Загрузка ...
|
|
| 6 | 88.44.121 | Планка |
Загрузка ...
|
|
| 6 | 88.44.018 | Покрытие подушки в сборе |
Загрузка ...
|
|
| 7 | 78.44.017 | Подушка |
Загрузка ...
|
|
| 8 | 78.44.177 | Подушка |
Загрузка ...
|
|
| 9 | 78.44.012 | Панель сиденья |
Загрузка ...
|
|
| 10 | 77.45.236А | Пружина |
Загрузка ...
|
|
| 11 | 78.44.109 | Рычаг защелки |
Загрузка ...
|
|
| 12 | 78.44.110 | Ось |
Загрузка ...
|
|
| 13 | 78.44.107 | Обойма защелки |
Загрузка ...
|
|
| 14 | 78.44.016 | Обойма защелки |
Загрузка ...
|
|
| 14 | Шайба 6.65Г.05 ГОСТ 6402-70 | Шайба 6.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 15 | 78.44.014 | Опора задняя |
Загрузка ...
|
|
| 16 | Болт М10.6gх35. 58.016 ГОСТ 7796-70 | Болт М10.6gх35. 58.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 20 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 22 | Шайба М10.01 ГОСТ 11371-78 | Шайба М10.01 ГОСТ 11371-78 |
Загрузка ...
|
|
| 24 | 88.44.128 | Ось |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
