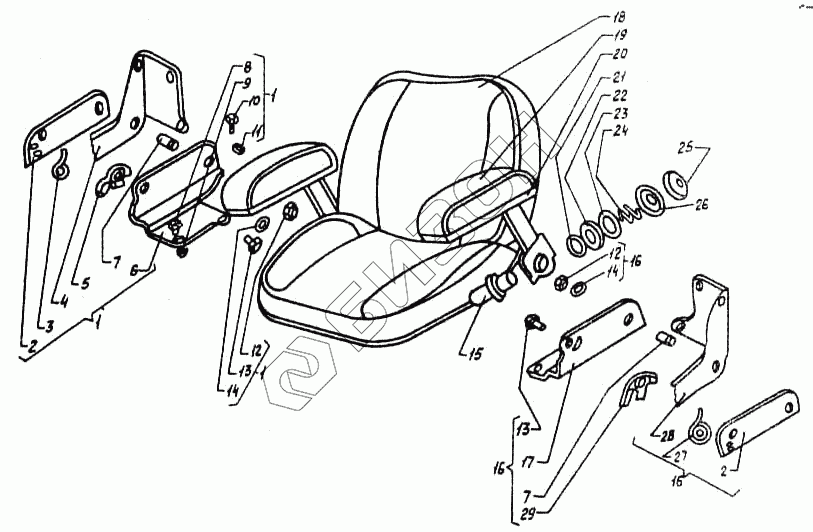

Графический каталог запасных частей к технике: ВгТЗ ДТ-75МВ. Сиденье водителя
1
1
1
2
2
3
4
4
6
7
7
8
9
10
11
12
12
13
13
14
14
15
16
16
16
17
18
19
22
23
24
25
26
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 70-6800010 | 70-6800010 | Сиденье |
Загрузка ...
|
|
| 1 | 70-6800015 | Замок |
Загрузка ...
|
|
| 2 | 70-6800011 | Корпус |
Загрузка ...
|
|
| 3 | А35-6105008 | Пружина |
Загрузка ...
|
|
| 4 | 70-6800012 | Защелка |
Загрузка ...
|
|
| 4 | 70-6800014 | Кронштейн |
Загрузка ...
|
|
| 6 | 70-6800030 | Кронштейн |
Загрузка ...
|
|
| 7 | 70-6800013 | Втулка |
Загрузка ...
|
|
| 8 | Болт М8.6gх 16.99.35 ГОСТ 7796-70 | Болт М8.6gх 16.99.35 ГОСТ 7796-70 |
Загрузка ...
|
|
| 9 | Шайба 8Т 65Г 05 ГОСТ 6402-70 | Шайба 8Т 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 10 | Болт М12.6gх45.88.35 ГОСТ 7796-70 | Болт М12.6gх45.88.35 ГОСТ 7796-70 |
Загрузка ...
|
|
| 11 | Шайба 12Т65Г05 ГОСТ 6402-70 | Шайба 12Т65Г05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 12 | Гайка М12.6Н ГОСТ 5915-70 | Гайка М12.6Н ГОСТ 5915-70 |
Загрузка ...
|
|
| 13 | 70-6804017 | Палец |
Загрузка ...
|
|
| 14 | Гайка 20.01 ГОСТ 11371-78 | Гайка 20.01 ГОСТ 11371-78 |
Загрузка ...
|
|
| 15 | 70-6806006 | Винт |
Загрузка ...
|
|
| 16 | 70-6800020 | Замок |
Загрузка ...
|
|
| 17 | 70-6800040 | Кронштейн |
Загрузка ...
|
|
| 18 | 70-6803010 | Подушка |
Загрузка ...
|
|
| 19 | 70-6806000 | Подлокотник |
Загрузка ...
|
|
| 22 | 70-6806001 | Фрикцион |
Загрузка ...
|
|
| 23 | 70-6806002 | Шайба |
Загрузка ...
|
|
| 24 | 130-3514085 | Пружина |
Загрузка ...
|
|
| 25 | 70-6806060 | Рукоятка |
Загрузка ...
|
|
| 26 | 70-6806004 | Обойма |
Загрузка ...
|
|
| 28 | 70-6800021 | Кронштейн |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
