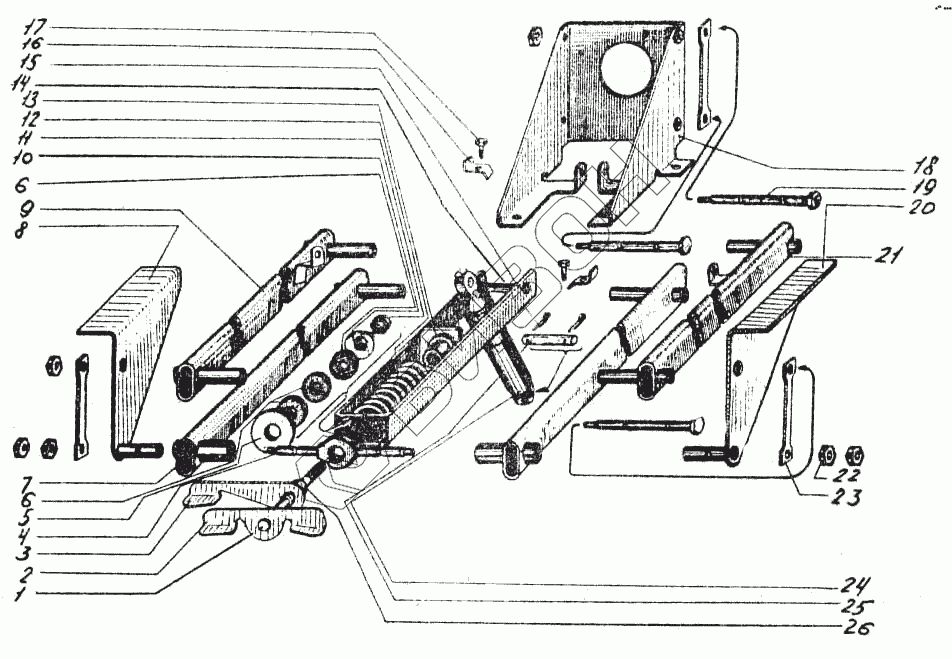

Графический каталог запасных частей к технике: ВгТЗ ДТ-75МВ. Четырехзвенник
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | А31.00.176 | Винт |
Загрузка ...
|
|
| 2 | А31.00.177 | Рукоятка |
Загрузка ...
|
|
| 3 | А31.00.147 | Рукоятка |
Загрузка ...
|
|
| 4 | А31.00.101 | Ось фигурная |
Загрузка ...
|
|
| 5 | А31.00.112 | Шайба |
Загрузка ...
|
|
| 6 | А31.00.109-01 | Упор |
Загрузка ...
|
|
| 7 | А31.00.130 | Звено нижнее |
Загрузка ...
|
|
| 8 | А31.00.165 | Опоре правая |
Загрузка ...
|
|
| 9 | А31.00.125 | Звено правое |
Загрузка ...
|
|
| 10 | А31.00.155 | Кольцо |
Загрузка ...
|
|
| 11 | Гайка М16.7.016 ГОСТ 5915-70 | Гайка М16.7.016 ГОСТ 5915-70 |
Загрузка ...
|
|
| 12 | А31.00.110 | Пружина |
Загрузка ...
|
|
| 13 | А31.00.150 | Шайба задняя |
Загрузка ...
|
|
| 14 | Шплинт 3,2х18 ГОСТ 397-70 | Шплинт 3,2х18 ГОСТ 397-70 |
Загрузка ...
|
|
| 15 | А31.00.140 | Вилка |
Загрузка ...
|
|
| 16 | А31.00.604 | Планка |
Загрузка ...
|
|
| 17 | Болт М10.6gх20.58.016 ГОСТ 7796-70 | Болт М10.6gх20.58.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 18 | А31.00.135 | Кронштейн |
Загрузка ...
|
|
| 19 | А31.00.102 | Ось кронштейна |
Загрузка ...
|
|
| 20 | А31.00.160 | Опора левая |
Загрузка ...
|
|
| 21 | А31.00.120-01 | Звено левое |
Загрузка ...
|
|
| 22 | Гайка М12.6.016 ГОСТ 5915-70 | Гайка М12.6.016 ГОСТ 5915-70 |
Загрузка ...
|
|
| 23 | А31.00.111 | Шайба замковая |
Загрузка ...
|
|
| 24 | АС20-075.00.000 | Амортизатор сиденья гидравлический |
Загрузка ...
|
|
| 25 | Ось 12-10 Сх50 ГОСТ 9650-71 | Ось 12-10 Сх50 ГОСТ 9650-71 |
Загрузка ...
|
|
| 26 | А31.00.145 | Втулка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
