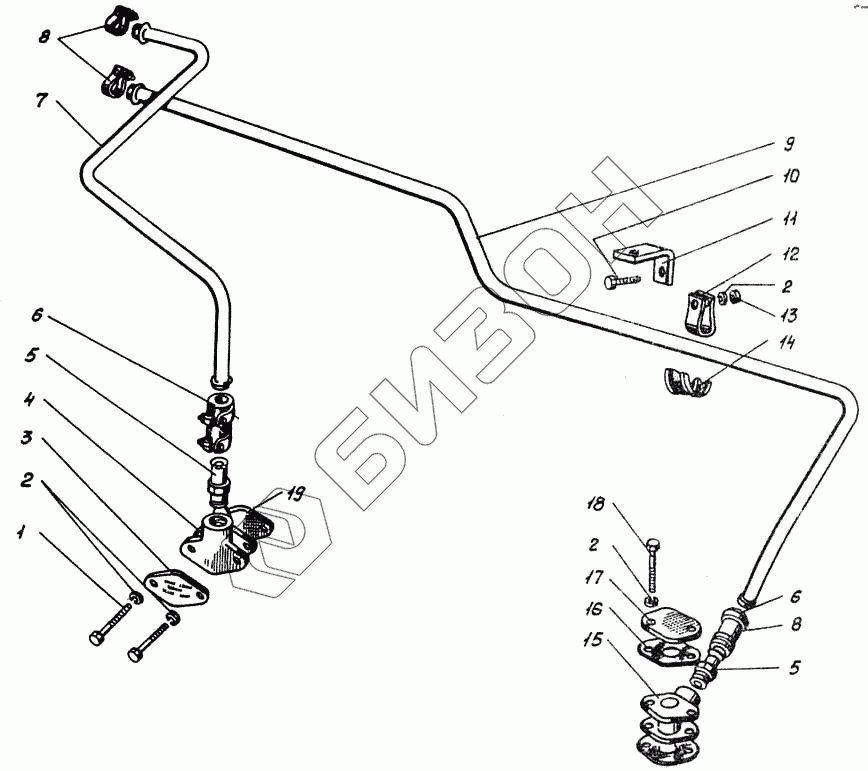

Графический каталог запасных частей к технике: ВгТЗ ДТ-75МВ. Оборудование кабины. Система обогрева
1
2
2
2
3
4
5
5
6
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 88.46.017 | 88.46.017 | Система обогрева кабины |
Загрузка ...
|
|
| 1 | Болт М8.6gх60-88.35.016 ГОСТ 7795-70 | Болт М8.6gх60-88.35.016 ГОСТ 7795-70 |
Загрузка ...
|
|
| 2 | Шайба 8 65Г ГОСТ 6402-70 | Шайба 8 65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 3 | Д24.208 | Заглушка |
Загрузка ...
|
|
| 4 | 88.46.231 | Фланец |
Загрузка ...
|
|
| 5 | 88.46.251 | Штуцер |
Загрузка ...
|
|
| 6 | 88.46.254 | Шланг |
Загрузка ...
|
|
| 7 | 88.46.255 | Труба |
Загрузка ...
|
|
| 8 | 77.06.014 | Хомутик стяжной |
Загрузка ...
|
|
| 9 | 88.46.256 | Труба |
Загрузка ...
|
|
| 10 | Болт М8.6gх16.88.35.016 ГОСТ 7795-70 | Болт М8.6gх16.88.35.016 ГОСТ 7795-70 |
Загрузка ...
|
|
| 11 | 88.46.234 | Кронштейн |
Загрузка ...
|
|
| 12 | 88.46.230 | Хомут |
Загрузка ...
|
|
| 13 | Гайка М8.6 ГОСТ 5915-70 | Гайка М8.6 ГОСТ 5915-70 |
Загрузка ...
|
|
| 14 | 88.46.242 | Прокладка |
Загрузка ...
|
|
| 15 | 88.46.232 | Фланец |
Загрузка ...
|
|
| 16 | 85.13.213 | Прокладка |
Загрузка ...
|
|
| 17 | 85.13.212 | Прокладка |
Загрузка ...
|
|
| 18 | Болт М8.6gх70.88.35.016 ГОСТ 7795-70 | Болт М8.6gх70.88.35.016 ГОСТ 7795-70 |
Загрузка ...
|
|
| 19 | 88.46.248 | Заглушка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
