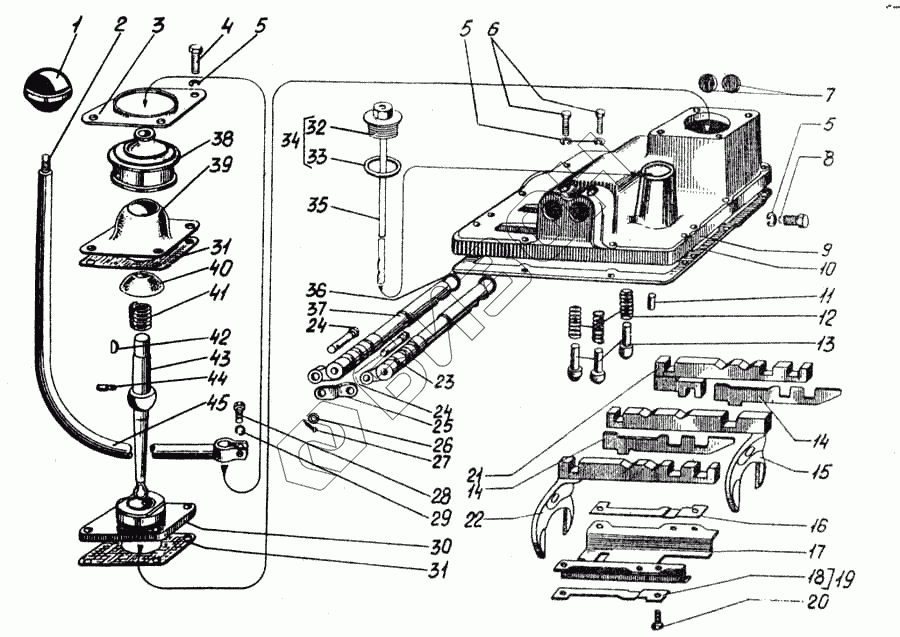

Графический каталог запасных частей к технике: ВгТЗ ДТ-75МВ. Ходоуменьшитель. Крышка верхняя
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | А13.04.000А | Рукоятка |
Загрузка ...
|
|
| 2 | 78.52.011 | Рычаг |
Загрузка ...
|
|
| 3 | 77.37.122 | Кольцо прижимное |
Загрузка ...
|
|
| 4 | Болт М10.6gх35.58.016 ГОСТ 7796-70 | Болт М10.6gх35.58.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 5 | Шайба 1065Г05 ГОСТ 6402-70 | Шайба 1065Г05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 6 | Болт М10.6gх40.58.016 | Болт М10.6gх40.58.016 |
Загрузка ...
|
|
| 7 | Заглушка 28-08кп ГОСТ 3111-67 | Заглушка 28-08кп ГОСТ 3111-67 |
Загрузка ...
|
|
| 8 | 77.37.218 | Болт стопорный |
Загрузка ...
|
|
| 9 | 78.52.203 | Крышка верхняя |
Загрузка ...
|
|
| 10 | 77.52.230 | Прокладка |
Загрузка ...
|
|
| 11 | 77.52.276 | Штифт |
Загрузка ...
|
|
| 12 | 77.52.256 | Пружина |
Загрузка ...
|
|
| 13 | 77.52.255 | Фиксатор |
Загрузка ...
|
|
| 14 | 77.52.253 | Планка разделительная |
Загрузка ...
|
|
| 15 | 77.52.033А | Вилка ведущего вала |
Загрузка ...
|
|
| 16 | 77.52.254 | Пластина замковая |
Загрузка ...
|
|
| 17 | 77.52.252А | Обойма |
Загрузка ...
|
|
| 18 | 77.52.222 | Пластина замковая |
Загрузка ...
|
|
| 19 | 78.52.032 | Крышка верхняя |
Загрузка ...
|
|
| 20 | Болт М10.6gх 20.58.046 ГОСТ 7796-70 | Болт М10.6gх 20.58.046 ГОСТ 7796-70 |
Загрузка ...
|
|
| 21 | 77.52.035А | Планка переключения |
Загрузка ...
|
|
| 22 | 77.52.034 | Вилка ведомого вала |
Загрузка ...
|
|
| 23 | 77.52.257 | Валик передний |
Загрузка ...
|
|
| 24 | 77.37.165 | Палец валика блокировки переднего |
Загрузка ...
|
|
| 25 | 77.37.162 | Серьга |
Загрузка ...
|
|
| 26 | Шайба 10.01 ГОСТ 11371-78 | Шайба 10.01 ГОСТ 11371-78 |
Загрузка ...
|
|
| 27 | Шплинт 3,2х18 ГОСТ 397-79 | Шплинт 3,2х18 ГОСТ 397-79 |
Загрузка ...
|
|
| 28 | Болт М12.6gх35.58.016 ГОСТ 7796-70 | Болт М12.6gх35.58.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 29 | Шайба 1265Г05 ГОСТ 6402-70 | Шайба 1265Г05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 30 | 77.52.260-1 | Фланец |
Загрузка ...
|
|
| 31 | 77.37.114 | Прокладка фланца |
Загрузка ...
|
|
| 33 | 77.38.203 | Прокладка пробки |
Загрузка ...
|
|
| 34 | 78.52.002Б | Ходоуменьшитель |
Загрузка ...
|
|
| 35 | 78.52.040 | Щуп |
Загрузка ...
|
|
| 36 | 77.37.143А | Кольцо уплотнительное |
Загрузка ...
|
|
| 37 | 77.52.258 | Валик задний |
Загрузка ...
|
|
| 38 | 77.37.121 | Чехол |
Загрузка ...
|
|
| 39 | 77.52.231 | Колпак |
Загрузка ...
|
|
| 40 | 77.37.118 | Шайба сферическая |
Загрузка ...
|
|
| 41 | 77.37.117 | Пружина рычага |
Загрузка ...
|
|
| 42 | Шпонка 5х9 ГОСТ 24071-80 | Шпонка 5х9 ГОСТ 24071-80 |
Загрузка ...
|
|
| 43 | К77.58.214 | Рычаг |
Загрузка ...
|
|
| 44 | 77.37.116-1 | Штифт рычага |
Загрузка ...
|
|
| 45 | 78.52.224-1А | Рычаг |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
