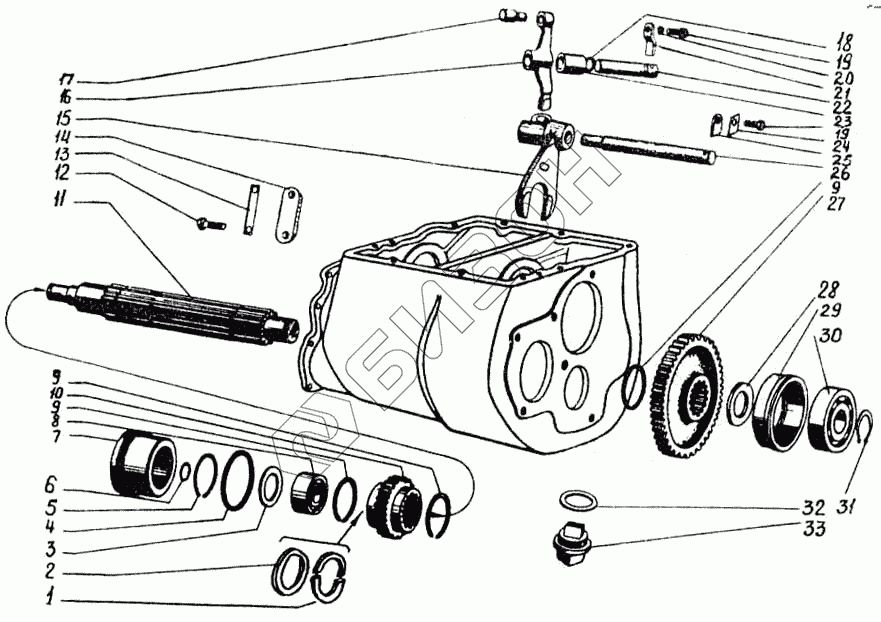

Графический каталог запасных частей к технике: ВгТЗ ДТ-75МВ. Ходоуменьшитель. Вал пониженных скоростей
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | К77.58.220 | Полукольцо |
Загрузка ...
|
|
| 2 | К77.58.219 | Колпачок защитный |
Загрузка ...
|
|
| 3 | 77.52.265 | Шайба |
Загрузка ...
|
|
| 4 | 77.38.184А | Кольцо уплотнительное |
Загрузка ...
|
|
| 5 | 77.52.269 | Кольцо стопорное |
Загрузка ...
|
|
| 6 | 54.05.436 | Кольцо пружинное |
Загрузка ...
|
|
| 7 | 77.52.237-2 | Стакан подшипника |
Загрузка ...
|
|
| 8 | 70-32605КМ | Подшипник (25х62х24) ГОСТ 8328-75 |
Загрузка ...
|
|
| 9 | Кольцо 2В55 ГОСТ 13940-63 | Кольцо 2В55 ГОСТ 13940-63 |
Загрузка ...
|
|
| 10 | 77.52.213-1 | Шестерня |
Загрузка ...
|
|
| 11 | К775Я.218А | Вал пониженных скоростей |
Загрузка ...
|
|
| 12 | Болт М10.6gх30.58.016 ГОСТ 7796-70 | Болт М10.6gх30.58.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 13 | 77.52.239 | Пластина замковая |
Загрузка ...
|
|
| 14 | 77.52.238-1Б | Планка стопорная |
Загрузка ...
|
|
| 15 | Болт М10.6gх20.58.016 ГОСТ 7796-70 | Болт М10.6gх20.58.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 15 | 77.52.036 | Вилка |
Загрузка ...
|
|
| 16 | 77.52.246 | Рычаг двуплечий |
Загрузка ...
|
|
| 17 | 77.37.204 | Палец рычага |
Загрузка ...
|
|
| 18 | 77.37.223Б | Кольцо |
Загрузка ...
|
|
| 20 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 21 | 77.37.214 | Планка стопорная |
Загрузка ...
|
|
| 22 | 77.37.141 | Ось рычага |
Загрузка ...
|
|
| 23 | 77.37.140А | Втулка |
Загрузка ...
|
|
| 24 | 77.52.278 | Пластина отгибная |
Загрузка ...
|
|
| 25 | 77.37.222-1 | Планка стопорная |
Загрузка ...
|
|
| 26 | 77.52.243 | Ось вилки |
Загрузка ...
|
|
| 27 | 77.52.212-1 | Шестерня |
Загрузка ...
|
|
| 28 | 77.37.157 | Шайба упорная |
Загрузка ...
|
|
| 29 | 77.37.108 | Стакан подшипника |
Загрузка ...
|
|
| 30 | Подшипник 407К (35х100х25) ГОСТ 8338-75 | Подшипник 407К (35х100х25) ГОСТ 8338-75 |
Загрузка ...
|
|
| 31 | Кольцо 835 ГОСТ 13942-68 | Кольцо 835 ГОСТ 13942-68 |
Загрузка ...
|
|
| 32 | 77.37.203 | Прокладка пробки |
Загрузка ...
|
|
| 33 | 77.37.019А | Пробка сливная с магнитом в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
