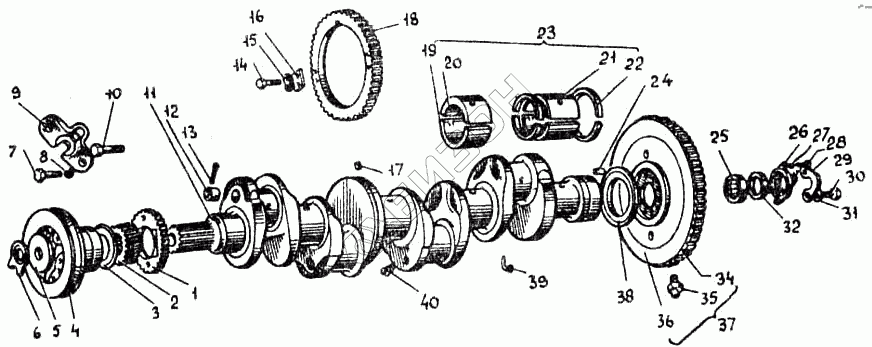

Графический каталог запасных частей к технике: ВгТЗ ДТ-75МВ. Коленчатый вал
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 41-0405-4 | 41-0405-4 | Вал коленчатый в сборе |
Загрузка ...
|
|
| 1 | А33.02-016 | Колесо зубчатое |
Загрузка ...
|
|
| 2 | 16.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 2 | А33.22-002 | Колесо зубчатое |
Загрузка ...
|
|
| 3 | 6Т3-0405 | Маслоотражатель коленчатого вала передний |
Загрузка ...
|
|
| 4 | 41-0406-01 | Шкив |
Загрузка ...
|
|
| 5 | 6Т3-0411 | Шайба поджимная |
Загрузка ...
|
|
| 6 | 01-0409 | Шайба стопорная |
Загрузка ...
|
|
| 7 | М16-6gх32.58.05 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 9 | 01-0424А | Храповик |
Загрузка ...
|
|
| 10 | 6Т3-0410 | Болт |
Загрузка ...
|
|
| 11 | 41-0401-3 | Вал коленчатый |
Загрузка ...
|
|
| 12 | 6Т2-04ПА | Заглушка |
Загрузка ...
|
|
| 13 | 4х22-005 | Шплинт ГОСТ 397-79 |
Загрузка ...
|
|
| 14 | М8-6gх16.88.35.013 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 15 | 41-0427 | Шайба замковая |
Загрузка ...
|
|
| 15 | 41-0425 | Шайба упорная |
Загрузка ...
|
|
| 17 | 41-0435 | Штифт |
Загрузка ...
|
|
| 18 | 41-0422-2 | Шестерня |
Загрузка ...
|
|
| 23 | 47 9113 2853 | Комплект коренных вкладышей и полуколец |
Загрузка ...
|
|
| 24 | 01М-0438 | Штифт |
Загрузка ...
|
|
| 25 | №292208 | Подшипник ГОСТ 5377-79 |
Загрузка ...
|
|
| 26 | 6Т3-0425 | Корпус сальника |
Загрузка ...
|
|
| 27 | 6.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 28 | М6-6gх20.88.35.013 | Болт ГОСТ 7798-70 |
Загрузка ...
|
|
| 29 | 6Т3-0416 | Шайба замковая |
Загрузка ...
|
|
| 30 | 6Т3-0414 | Болт крепления маховика |
Загрузка ...
|
|
| 31 | 01М-0433 | Шайба опорная |
Загрузка ...
|
|
| 32 | 1-50х70-1 | Манжета ГОСТ 6752-79 |
Загрузка ...
|
|
| 34 | 01-0403 | Венец маховика (входит в узел 6Т3-04с6) |
Загрузка ...
|
|
| 35 | 1.3.Ц6хр | Масленка ГОСТ 19353-74 |
Загрузка ...
|
|
| 36 | 6Т3-0402А | Маховик |
Загрузка ...
|
|
| 37 | 6Т3-04С6А | Маховик с венцом в сборе |
Загрузка ...
|
|
| 38 | 01-0421 | Маслоотражатель коленчатого вала задний |
Загрузка ...
|
|
| 39 | 01-0430 | Трубка сепарирующая |
Загрузка ...
|
|
| 40 | КГ 1/8" | Пробка ГОСТ 12721-67 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
