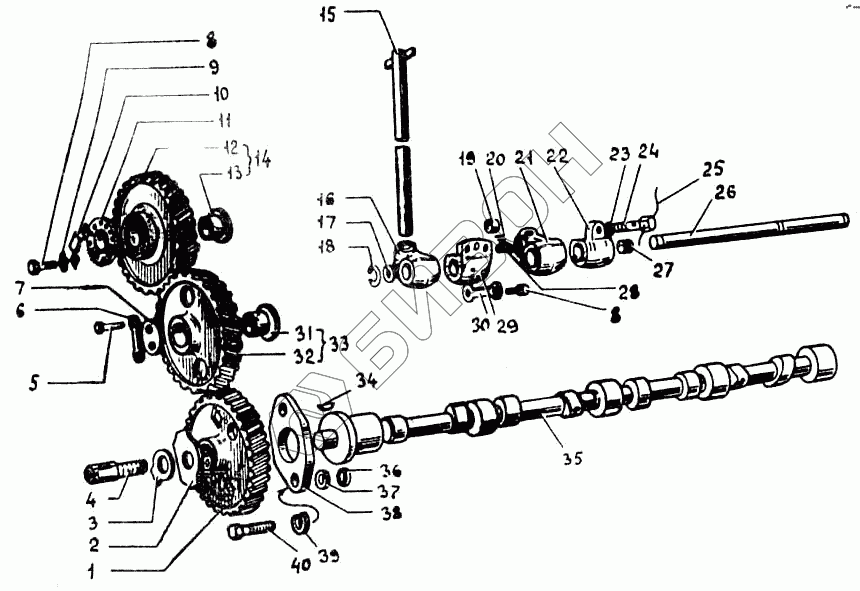

Графический каталог запасных частей к технике: ВгТЗ ДТ-75МВ. Механизм газораспределения
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | А33.12.016 | Колесо зубчатое |
Загрузка ...
|
|
| 2 | 01-0517 | Шайба |
Загрузка ...
|
|
| 3 | 01-0515А | Шайба стопорная |
Загрузка ...
|
|
| 3 | М10-6gх25.88.35.013 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 4 | 01-0511 | Болт-поводок |
Загрузка ...
|
|
| 5 | М8-6gх16.83.35.013 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 6 | 9х24.01.05 | Шайба замковая СТП 208.502-74 |
Загрузка ...
|
|
| 7 | СМД55-0506 | Шайба |
Загрузка ...
|
|
| 9 | 41-0508-1А | Шайба стопорная |
Загрузка ...
|
|
| 10 | 41-0533-1 | Скоба |
Загрузка ...
|
|
| 11 | 41-0507 | Фланец шлицевой |
Загрузка ...
|
|
| 12 | А33.02.012 | Колесо зубчатое |
Загрузка ...
|
|
| 13 | СМД55-0505 | Втулка |
Загрузка ...
|
|
| 14 | 41-05С12 | Шестерня в сборе |
Загрузка ...
|
|
| 15 | 6Т2-05С8 | Штанга в сборе |
Загрузка ...
|
|
| 16 | 236-1007180 | Толкатель с роликами в сборе |
Загрузка ...
|
|
| 17 | 6Т2-0505 | Шайба |
Загрузка ...
|
|
| 18 | Б22 | Кольцо упорное ГОСТ 1392-68 |
Загрузка ...
|
|
| 19 | 201-1007190 | Ролик толкателя коромысла |
Загрузка ...
|
|
| 20 | 201-1007196 | Ролик игольчатый |
Загрузка ...
|
|
| 21 | 236-1007182 | Толкатель в сборе |
Загрузка ...
|
|
| 22 | 01-0510А | Опора маслоподводящая |
Загрузка ...
|
|
| 23 | 12х2.01.011 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 24 | 6Т2-0514-1А | Болт специальный |
Загрузка ...
|
|
| 25 | 1.0-150-0-0 | Проволока ГОСТ 3282-74 |
Загрузка ...
|
|
| 26 | 41-0506 | Ось толкателей |
Загрузка ...
|
|
| 27 | КГ1/4 | Пробка |
Загрузка ...
|
|
| 28 | 201-1007194 | Ось ролика толкателя |
Загрузка ...
|
|
| 29 | 01-0512А | Опора оси толкателей |
Загрузка ...
|
|
| 30 | 6ТZ-0515 | Шайба замковая |
Загрузка ...
|
|
| 31 | 01-0527 | Втулка паразитной шестерни |
Загрузка ...
|
|
| 32 | А33.02.006 | Колесо зубчатое |
Загрузка ...
|
|
| 33 | 6Т2-05С9 | Шестерня в сборе |
Загрузка ...
|
|
| 34 | 8х11 | Шпонка ГОСТ 8795-63 |
Загрузка ...
|
|
| 35 | 41-0501-1 | Вал распределительный |
Загрузка ...
|
|
| 36 | 01-0518-1 | Шайба |
Загрузка ...
|
|
| 37 | 01-0530 | Шайба регулировочная |
Загрузка ...
|
|
| 38 | 41-0534-3 | Шайба упорная |
Загрузка ...
|
|
| 39 | 12.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 40 | М12-6gх40.58.05 | Болт ГОСТ 7796-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
