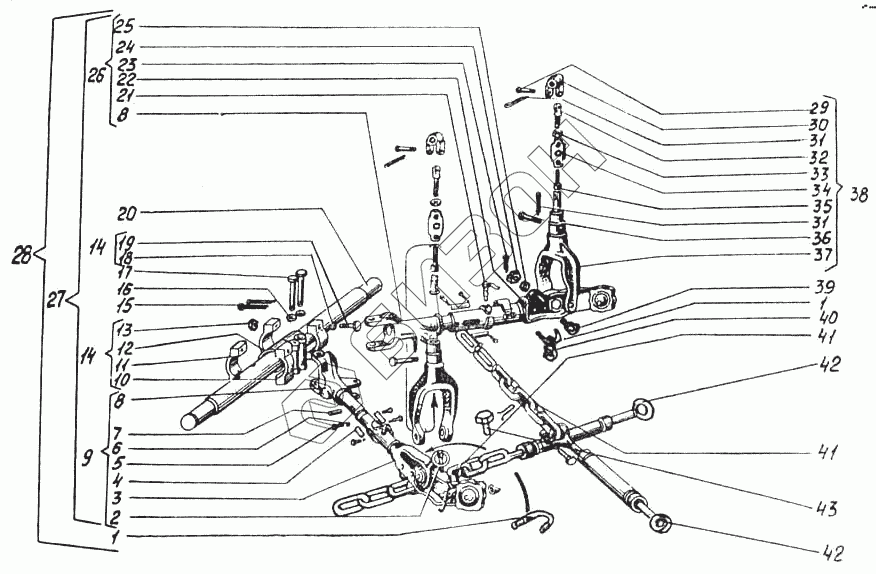

Графический каталог запасных частей к технике: ВгТЗ ДТ-75МВ. Механизм навески. Тяги и растяжки
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 77.60.184 | 77.60.184 | Планка |
Загрузка ...
|
|
| Болт ГОСТ 7795-70 | Болт ГОСТ 7795-70 | Болт ГОСТ 7795-70 |
Загрузка ...
|
|
| 77.60.045 | 77.60.045 | Раскос |
Загрузка ...
|
|
| 1 | 77.60.151 | Стремянка |
Загрузка ...
|
|
| 2 | 77.60.061 | Чека |
Загрузка ...
|
|
| 3 | 77.60.057-2А | Головка |
Загрузка ...
|
|
| 5 | Болт М8.6gх12.88.35.016 ГОСТ 7796-70 | Болт М8.6gх12.88.35.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 6 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 7 | 77.60.155 | Палец направляющий |
Загрузка ...
|
|
| 8 | 77.60.030-1 | Вилка |
Загрузка ...
|
|
| 9 | 77.60.058-1 | Тяга |
Загрузка ...
|
|
| 10 | 77.60.632А | Упор задний |
Загрузка ...
|
|
| 11 | 77.60.631-1 | Упор |
Загрузка ...
|
|
| 12 | 77.60.118 | Головка нижних тяг |
Загрузка ...
|
|
| 13 | Гайка ГОСТ 5915-70 М16х1.5.6.016 | Гайка ГОСТ 5915-70 М16х1.5.6.016 |
Загрузка ...
|
|
| 14 | 77.60.021-1 | Ось верхняя |
Загрузка ...
|
|
| 15 | Шплинт 8х50 ГОСТ 397-79 | Шплинт 8х50 ГОСТ 397-79 |
Загрузка ...
|
|
| 16 | 77.60.218 | Шайба |
Загрузка ...
|
|
| 17 | 77.60.131-1 | Палец |
Загрузка ...
|
|
| 18 | Шайба 16 65Г 05 ГОСТ 6402-70 | Шайба 16 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 19 | Болт М16х1.5.6gх90.88.35.016 ГОСТ 7795-70 | Болт М16х1.5.6gх90.88.35.016 ГОСТ 7795-70 |
Загрузка ...
|
|
| 20 | 77.60.038-1 | Ось со штифтом |
Загрузка ...
|
|
| 21 | 77.60.019-1 | Палец тяги в сборе |
Загрузка ...
|
|
| 22 | 77.60.020-3А | Головка |
Загрузка ...
|
|
| 23 | Шплинт 5х50 ГОСТ 397-79 | Шплинт 5х50 ГОСТ 397-79 |
Загрузка ...
|
|
| 24 | Гайка М27х2.8.016 ГОСТ 5935-73 | Гайка М27х2.8.016 ГОСТ 5935-73 |
Загрузка ...
|
|
| 25 | Шайба 27.01 ГОСТ 11371-78 | Шайба 27.01 ГОСТ 11371-78 |
Загрузка ...
|
|
| 26 | 77.60.018-2 | Тяга |
Загрузка ...
|
|
| 27 | 77.60.0176 | Ось нижняя с тягами |
Загрузка ...
|
|
| 28 | 77.60.046 | Ось тяговая |
Загрузка ...
|
|
| 29 | 77.60.165 | Палец серьги раскоса |
Загрузка ...
|
|
| 30 | 77.60.164-1 | Серьга раскоса |
Загрузка ...
|
|
| 31 | Шплинт 6,3х36 ГОСТ 397-79 | Шплинт 6,3х36 ГОСТ 397-79 |
Загрузка ...
|
|
| 32 | 77.60.116 | Винт раскоса верхний |
Загрузка ...
|
|
| 33 | Гайка М36х3.8.016 ГОСТ 15522-70 | Гайка М36х3.8.016 ГОСТ 15522-70 |
Загрузка ...
|
|
| 34 | 77.60.115 | Муфта раскоса |
Загрузка ...
|
|
| 35 | 77.60.113-1 | Винт раскоса |
Загрузка ...
|
|
| 35 | 77.60.179-1 | Палец |
Загрузка ...
|
|
| 37 | 77.60.114-1 | Вилка раскоса |
Загрузка ...
|
|
| 38 | 77.60.015-1А | Раскос в сборе |
Загрузка ...
|
|
| 39 | 77.60.225 | Рым-болт |
Загрузка ...
|
|
| 40 | 77.60.182 | Звено специальное |
Загрузка ...
|
|
| 41 | 77.60.263 | Цепь |
Загрузка ...
|
|
| 42 | 77.60.235 | Палец |
Загрузка ...
|
|
| 42 | 77.60.069 | Растяжка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
