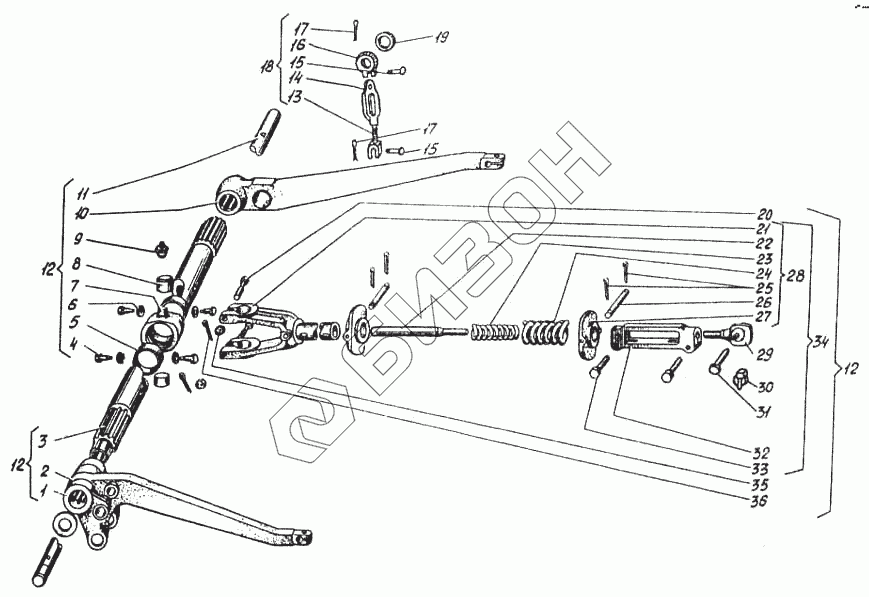

Графический каталог запасных частей к технике: ВгТЗ ДТ-75МВ. Механизм навески. Стяжка
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 77.60.103 | Рычаг штока |
Загрузка ...
|
|
| 2 | 77.60.101 | Рычаг подъемный левый |
Загрузка ...
|
|
| 3 | 77.60.043 | Вал |
Загрузка ...
|
|
| 4 | 77.60.111 | Винт установочный |
Загрузка ...
|
|
| 5 | 77.60.112 | Кольцо упорное |
Загрузка ...
|
|
| 6 | Шайба 1465Г05 ГОСТ 6402-70 | Шайба 1465Г05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 7 | 77.60.109 | Траверса верхней тяги |
Загрузка ...
|
|
| 8 | 77.60.161 | Втулка малая |
Загрузка ...
|
|
| 9 | Масленка 1.3.Ц6хр ГОСТ 19853-74 | Масленка 1.3.Ц6хр ГОСТ 19853-74 |
Загрузка ...
|
|
| 10 | 77.60.102-2 | Рычаг подъемный правый |
Загрузка ...
|
|
| 11 | 77.60.105 | Ось верхняя |
Загрузка ...
|
|
| 12 | 77.60.044 | Подъемник |
Загрузка ...
|
|
| 13 | 77.60.227 | Вилка |
Загрузка ...
|
|
| 14 | 77.60.226 | Муфта |
Загрузка ...
|
|
| 15 | 77.60.165 | Палец серьги раскоса |
Загрузка ...
|
|
| 16 | 77.60.229 | Серьга |
Загрузка ...
|
|
| 17 | Шплинт 6,3х36 ГОСТ 397-79 | Шплинт 6,3х36 ГОСТ 397-79 |
Загрузка ...
|
|
| 18 | 77.60.042 | Стяжка |
Загрузка ...
|
|
| 19 | 77.60.169 | Шайба |
Загрузка ...
|
|
| 20 | Болт 2М14х1,5.6gх85.58.016 ГОСТ 7795-70 | Болт 2М14х1,5.6gх85.58.016 ГОСТ 7795-70 |
Загрузка ...
|
|
| 21 | 77.60.024А | Вилка в сборе |
Загрузка ...
|
|
| 22 | 77.60.139-1 | Винт |
Загрузка ...
|
|
| 23 | 77.60.143 | Пружина малая |
Загрузка ...
|
|
| 24 | 77.60.142 | Пружина большая |
Загрузка ...
|
|
| 25 | Шплинт 8х50 ГОСТ 397-79 | Шплинт 8х50 ГОСТ 397-79 |
Загрузка ...
|
|
| 26 | 77.60.146 | Палец |
Загрузка ...
|
|
| 27 | 77.60.147 | Шайба упорная |
Загрузка ...
|
|
| 28 | 77.60.026А | Вилка с пружинами |
Загрузка ...
|
|
| 29 | 77.60.025 | Головка в сборе |
Загрузка ...
|
|
| 30 | 77.60.061 | Чека |
Загрузка ...
|
|
| 31 | 77.60.158 | Палец верхней тяги |
Загрузка ...
|
|
| 32 | 77.60.144 | Муфта |
Загрузка ...
|
|
| 33 | Болт М16.6gх45.58.016 ГОСТ- 7796-70 | Болт М16.6gх45.58.016 ГОСТ- 7796-70 |
Загрузка ...
|
|
| 34 | 77.60.023А | Тяга верхняя в сборе |
Загрузка ...
|
|
| 35 | Гайка М14х1.5.6Н.8.016 ГОСТ 5919-73 | Гайка М14х1.5.6Н.8.016 ГОСТ 5919-73 |
Загрузка ...
|
|
| 36 | Шплинт 3,2х25 ГОСТ 397-79 | Шплинт 3,2х25 ГОСТ 397-79 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
