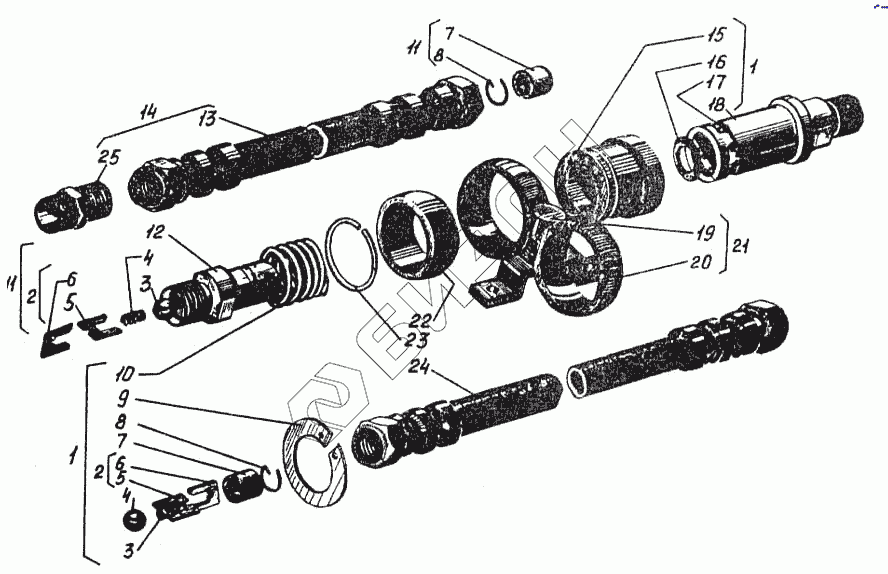

Графический каталог запасных частей к технике: ВгТЗ ДТ-75МВ. Муфта разрывная

Тип техники

Марка

Модель

Схема

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
Н.036.52.000	Н.036.52.000	Муфта разрывная	Загрузка ...
1	Н.036.52.100	Корпус левый	Загрузка ...
2	Н.036.52.110	Крестовина	Загрузка ...
3	Н.036.50.104	Пружина	Загрузка ...
4	Шарик III 16, 669Н ГОСТ 3722-60	Шарик III 16, 669Н ГОСТ 3722-60	Загрузка ...
5	Н.036.52.112	Крестовина верхняя	Загрузка ...
6	Н.036.52.111	Крестовина нижняя	Загрузка ...
7	Н.036.52.103	Втулка опорная	Загрузка ...
8	Н.036.52.102	Кольцо стопорное	Загрузка ...
9	Кольцо 16 42 ГОСТ 13941-68 .	Кольцо 16 42 ГОСТ 13941-68 .	Загрузка ...
10	Н.036.52.104	Пружина	Загрузка ...
11	Н.036.52.200	Корпус правый	Загрузка ...
12	Н.036.201	Корпус правый	Загрузка ...
13	75.61.001Н.036.02.005	Муфта разрывная	Загрузка ...
14	Н.036.88.100	Шланг в сборе	Загрузка ...
15	Н.036.52.105	Втулка запорная	Загрузка ...
16	Кольцо 025-030-33-2-2 ГОСТ 9833-73	Кольцо 025-030-33-2-2 ГОСТ 9833-73	Загрузка ...
17	Шарик 50IV 5.556Р ГОСТ 3722-60	Шарик 50IV 5.556Р ГОСТ 3722-60	Загрузка ...
18	Н.036.52.101	корпус левый	Загрузка ...
19	75.61.111	Кронштейн	Загрузка ...
20	75.61.110-1	Обойма шарниров	Загрузка ...
21	75.61.016Н.036.02.005	Обойма шарниров	Загрузка ...
22	75.61.109А	Шарнир	Загрузка ...
23	75.61.108	Кольцо стопорное	Загрузка ...
24	Н.036.85.080	Шланг в сборе	Загрузка ...
25	Штуцер	Штуцер	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
