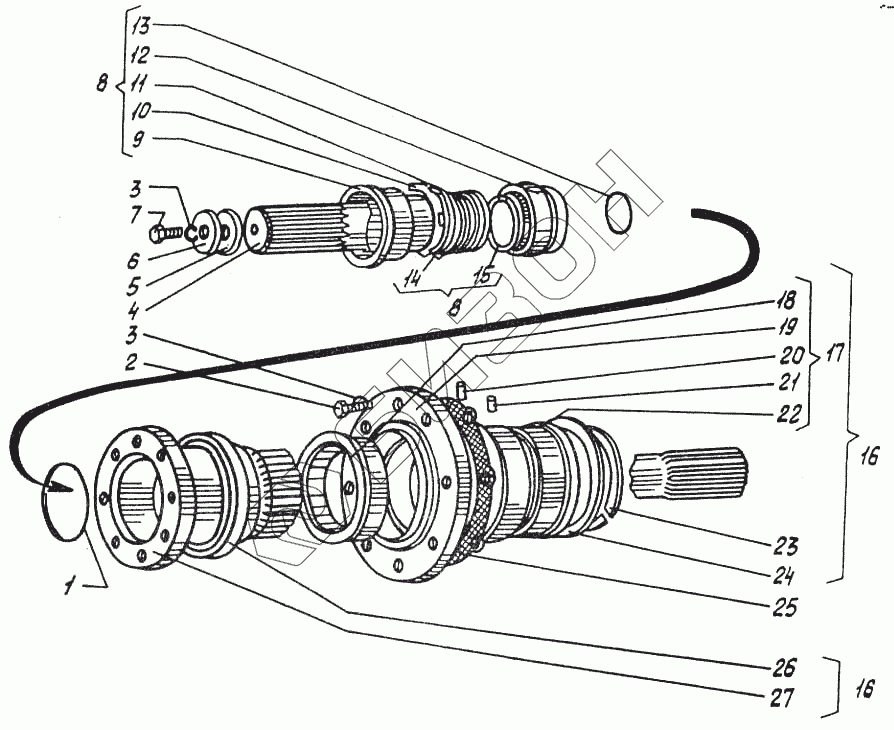

Графический каталог запасных частей к технике: ВгТЗ ДТ-75МВ. Мост задний
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 77.38.184А | Кольцо уплотнительное |
Загрузка ...
|
|
| 2 | Болт М12.6gх35.58.016 ГОСТ 7796-70 | Болт М12.6gх35.58.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 3 | Шайба 1265Г05 ГОСТ 6102-70 | Шайба 1265Г05 ГОСТ 6102-70 |
Загрузка ...
|
|
| 4 | 77.38.102 | Вал заднего моста |
Загрузка ...
|
|
| 5 | 77.38.199 | Прокладка |
Загрузка ...
|
|
| 6 | 77.38.198 | Шайба |
Загрузка ...
|
|
| 7 | Болт М12.6gх25.58. 016 ГОСТ 7796-70 | Болт М12.6gх25.58. 016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 8 | 78.38.014 | Уплотнение в сборе |
Загрузка ...
|
|
| 9 | 78.38.045 | Стакан |
Загрузка ...
|
|
| 10 | 77.38.120 | Шайба |
Загрузка ...
|
|
| 11 | 78.38.115-1 | Пружина |
Загрузка ...
|
|
| 13 | 71.38.121 | Кольцо |
Загрузка ...
|
|
| 14 | 78.38.283 | Шайба |
Загрузка ...
|
|
| 15 | 78.38.212 | Кольцо |
Загрузка ...
|
|
| 16 | 77.38.012 | Шестерня солнечная в сборе |
Загрузка ...
|
|
| 17 | 77.38.023 | Стакан подшипника в сборе |
Загрузка ...
|
|
| 17 | 77.38.706 | Штифт большой |
Загрузка ...
|
|
| 19 | 77.38.141А | Стакан |
Загрузка ...
|
|
| 21 | 77.38.705 | Штифт малый |
Загрузка ...
|
|
| 22 | 77.38.13177.38.131Р | Втулка |
Загрузка ...
|
|
| 23 | 77.38.137А | Кольцо стопорное |
Загрузка ...
|
|
| 24 | 77.38.136 | Кольцо |
Загрузка ...
|
|
| 25 | 77.38.222 | Прокладка стакана подшипника |
Загрузка ...
|
|
| 26 | Манжета 1-105х130-4 ГОСТ 8752-79 | Манжета 1-105х130-4 ГОСТ 8752-79 |
Загрузка ...
|
|
| 27 | 77.38.104 | Шестерня солнечная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
