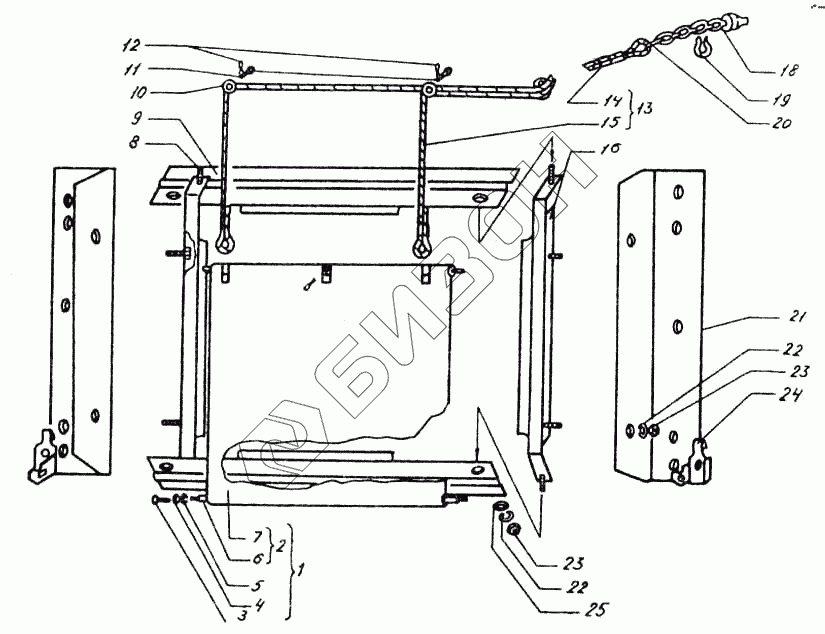

Графический каталог запасных частей к технике: ВгТЗ ДТ-75МВ. Шторка радиатора
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 88.14.002 | 88.14.002 | Шторка радиатора |
Загрузка ...
|
|
| Гайка М8.01 | Гайка М8.01 | Гайка М8.01 |
Загрузка ...
|
|
| 1 | 78.14.030 | Барабан со шторкой и тросом |
Загрузка ...
|
|
| 2 | 77.14.012 | Барабан со шторкой в сборе |
Загрузка ...
|
|
| 3 | Винт М6.6gх10-58.016 ГОСТ 17473-72 | Винт М6.6gх10-58.016 ГОСТ 17473-72 |
Загрузка ...
|
|
| 6 | 77.14.021-1 | Барабан шторки |
Загрузка ...
|
|
| 6 | 85.14.020 | Щиток вертикальный в сборе |
Загрузка ...
|
|
| 7 | 77.14.117-1 | Шторка |
Загрузка ...
|
|
| 8 | Болт М8.6gх16.58.016 ГОСТ 7796-70 | Болт М8.6gх16.58.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 9 | 85.14.103 | Щиток горизонтальный |
Загрузка ...
|
|
| 10 | 77.14.119 | Ролик |
Загрузка ...
|
|
| 11 | Ось 6-6в12х20 ГОСТ 9650-80 | Ось 6-6в12х20 ГОСТ 9650-80 |
Загрузка ...
|
|
| 12 | Шплинт 2х12.005 ГОСТ 397-79 | Шплинт 2х12.005 ГОСТ 397-79 |
Загрузка ...
|
|
| 13 | 78.14.031 | Трос |
Загрузка ...
|
|
| 14 | 78.14.205 | Скоба |
Загрузка ...
|
|
| 15 | 78.14.101 | Трос |
Загрузка ...
|
|
| 18 | 77.14.052 | Цепь с пробкой |
Загрузка ...
|
|
| 19 | 77.14.129 | Фиксатор |
Загрузка ...
|
|
| 20 | 77.14.118 | Кольцо |
Загрузка ...
|
|
| 21 | 88.14.201 | Стойка |
Загрузка ...
|
|
| 22 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 23 | Гайка М8.6 ГОСТ 5915-70 | Гайка М8.6 ГОСТ 5915-70 |
Загрузка ...
|
|
| 24 | 78.14.032 | Угольник левый |
Загрузка ...
|
|
| 25 | Гайка М6.01 ГОСТ 6958-68 | Гайка М6.01 ГОСТ 6958-68 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
