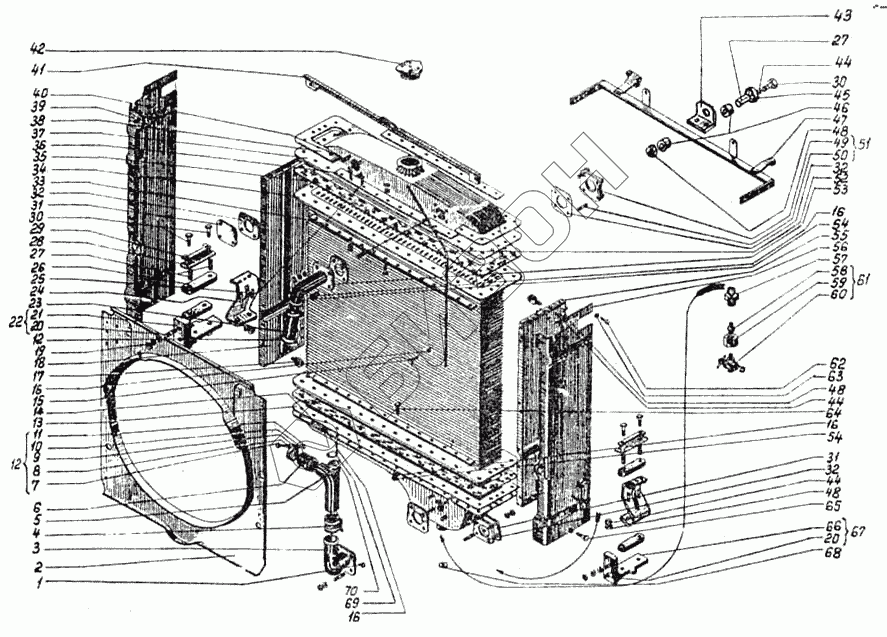

Графический каталог запасных частей к технике: ВгТЗ ДТ-75МВ. Радиатор водяной
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 85.13.044-1 | 85.13.044-1 | Кронштейн задний |
Загрузка ...
|
|
| 85.53.045 | 85.53.045 | Кожух вентилятора |
Загрузка ...
|
|
| 85.13.904 | 85.13.904 | Радиатор водяной |
Загрузка ...
|
|
| 85.13.043-3 | 85.13.043-3 | Кронштейн передний |
Загрузка ...
|
|
| 1 | Пробка КГ3/4 ГОСТ 1.7720-67 | Пробка КГ3/4 ГОСТ 1.7720-67 |
Загрузка ...
|
|
| 3 | 85У.13.312-1 | Патрубок нижнего бака |
Загрузка ...
|
|
| 4 | 85.13.429 | Шланг |
Загрузка ...
|
|
| 5 | 85.13.070 | Труба промежуточная в сборе |
Загрузка ...
|
|
| 6 | 85.13.424 | Шланг |
Загрузка ...
|
|
| 7 | 77.06.121 | Болт |
Загрузка ...
|
|
| 8 | Шайба 8.01 | Шайба 8.01 |
Загрузка ...
|
|
| 9 | 77.06.107 | Лента |
Загрузка ...
|
|
| 10 | Шайба 6х3.01 | Шайба 6х3.01 |
Загрузка ...
|
|
| 11 | 77.06.122 | Гайка |
Загрузка ...
|
|
| 12 | 77.06.017 | Хомутик стяжной |
Загрузка ...
|
|
| 13 | 85У.13.055 | Бак радиатора нижний |
Загрузка ...
|
|
| 14 | Болт М8.6gх20.88.35.016 ГОСТ 7796-70 | Болт М8.6gх20.88.35.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 15 | Болт М8.6gх16.88.35.016 ГОСТ 7796-70 | Болт М8.6gх16.88.35.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 16 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 17 | 85.13.420А | Серьга |
Загрузка ...
|
|
| 18 | 85У.13.053 | Стойка левая |
Загрузка ...
|
|
| 19 | Гайка М18. 6.016 ГОСТ 5915-70 | Гайка М18. 6.016 ГОСТ 5915-70 |
Загрузка ...
|
|
| 20 | Шпилька М18.6gх45.10.9.40х019 ГОСТ 22034-76 | Шпилька М18.6gх45.10.9.40х019 ГОСТ 22034-76 |
Загрузка ...
|
|
| 21 | 85.13.054 | Корпус опоры левой |
Загрузка ...
|
|
| 22 | 85.13.053 | Опора радиатора левая со шпильками |
Загрузка ...
|
|
| 23 | 85.13.419 | Шланг |
Загрузка ...
|
|
| 24 | 85У.13.406 | Кронштейн |
Загрузка ...
|
|
| 25 | Болт М8.6gх30.88.35.016 ГОСТ 7796-70 | Болт М8.6gх30.88.35.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 26 | М04.13.171 | Подушка |
Загрузка ...
|
|
| 27 | М04.13.169 | Втулка |
Загрузка ...
|
|
| 28 | М04.13.170 | Накладка |
Загрузка ...
|
|
| 29 | М04.13.178 | Пластина замковая |
Загрузка ...
|
|
| 30 | Болт М12.6gх55.88.35.016 ГОСТ 7796-70 | Болт М12.6gх55.88.35.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 31 | 85У.13.313 | Заглушка |
Загрузка ...
|
|
| 32 | М04У.13.133 | Прокладка |
Загрузка ...
|
|
| 33 | М04У.13.123 | Накладка внутренняя |
Загрузка ...
|
|
| 34 | 85У.13.016 | Сердцевина водяного радиатора |
Загрузка ...
|
|
| 35 | М04У.13.118 | Прокладка |
Загрузка ...
|
|
| 36 | М04У.13.122 | Накладка наружная |
Загрузка ...
|
|
| 37 | 85У.13.050-1 | Бак радиатора верхний |
Загрузка ...
|
|
| 38 | М04У.13.121 | Накладка угловая |
Загрузка ...
|
|
| 39 | 85.13.012 | Стойка левая |
Загрузка ...
|
|
| 40 | Шпилька М8х25. 88.35х019 ГОСТ 22034-76 | Шпилька М8х25. 88.35х019 ГОСТ 22034-76 |
Загрузка ...
|
|
| 42 | А21.05.270 | Крышка ТИП1 ГОСТ 15964-70 |
Загрузка ...
|
|
| 43 | 85.13.414 | Планка |
Загрузка ...
|
|
| 44 | Шайба 12Т65Г05 ГОСТ 6402-70 | Шайба 12Т65Г05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 45 | Т4.02.153 | Чашка |
Загрузка ...
|
|
| 46 | Т4.02.133-1 | Прокладка |
Загрузка ...
|
|
| 48 | Гайка М12.6.016 ГОСТ 5915-70 | Гайка М12.6.016 ГОСТ 5915-70 |
Загрузка ...
|
|
| 49 | М04У.13.109 | Фланец |
Загрузка ...
|
|
| 50 | Шпилька М8х35.88.35х019 ГОСТ 22034-76 | Шпилька М8х35.88.35х019 ГОСТ 22034-76 |
Загрузка ...
|
|
| 51 | 85У.13.340 | Фланец в сборе |
Загрузка ...
|
|
| 52 | 85.13.418-2 | Труба пароотводящая |
Загрузка ...
|
|
| 53 | 85У.13.303 | Патрубок верхнего бака |
Загрузка ...
|
|
| 54 | Гайка М8.6.016 ГОСТ 5915-70 | Гайка М8.6.016 ГОСТ 5915-70 |
Загрузка ...
|
|
| 55 | 85У.13.054 | Стойка правая |
Загрузка ...
|
|
| 56 | 85.13.041 | Стойка правая |
Загрузка ...
|
|
| 57 | 85.13.421 | Штуцер |
Загрузка ...
|
|
| 58 | 85.13.417-2 | Основание крана |
Загрузка ...
|
|
| 59 | Н.036.01.005 | Гайка |
Загрузка ...
|
|
| 60 | 85.13.050-1 | Кран с воротком |
Загрузка ...
|
|
| 61 | 65.13.046-3 | Кран |
Загрузка ...
|
|
| 62 | Болт М10.6gх20.88. 35.016 ГОСТ 7796-70 | Болт М10.6gх20.88. 35.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 63 | Шайба 10Т65Г05 ГОСТ 6402-70 | Шайба 10Т65Г05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 64 | Болт М8.6gх25.88.35.016 ГОСТ 7796-70 | Болт М8.6gх25.88.35.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 65 | Болт М10.6gх25-58.016 ГОСТ 7796-70 | Болт М10.6gх25-58.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 66 | 85.13055 | Опора правая |
Загрузка ...
|
|
| 67 | 85.13.052 | Опора радиатора правая со шпильками |
Загрузка ...
|
|
| 68 | 85.13.431 | Кольцо уплотняющее |
Загрузка ...
|
|
| 69 | 85.13.212 | Прокладка |
Загрузка ...
|
|
| 70 | 85.13.213 | Прокладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
