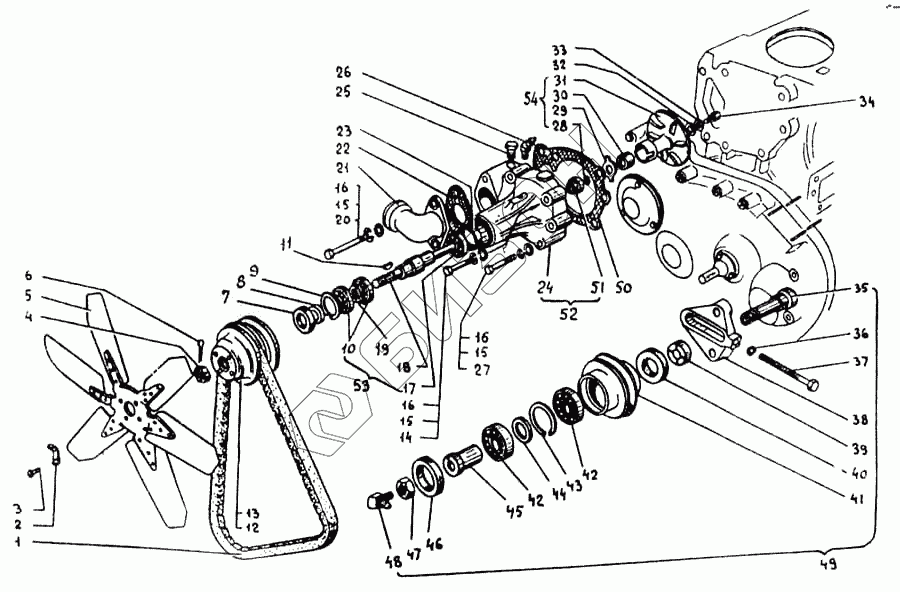

Графический каталог запасных частей к технике: ВгТЗ ДТ-75МВ. Водяной насос и вентилятор
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 41-13С3-1 | 41-13С3-1 | Насос в сборе |
Загрузка ...
|
|
| 01М-13С7 | 01М-13С7 | Комплект уплотнения |
Загрузка ...
|
|
| 1 | 1119х12.5х1450 | Ремень ГОСТ 5813-76 |
Загрузка ...
|
|
| 2 | 01-1318 | Шайба замковая |
Загрузка ...
|
|
| 3 | М10-6gх18-88.35.013 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 4 | М20х1.5.6Н.8 | Гайка ГОСТ 5919-73 |
Загрузка ...
|
|
| 5 | 01-13С2 | Вентилятор в сборе |
Загрузка ...
|
|
| 6 | 4х23-005 | Шплинт ГОСТ 397-79 |
Загрузка ...
|
|
| 7 | 1-40х62-1 | Манжета ГОСТ 8752-74 |
Загрузка ...
|
|
| 8 | 01-13Н | Втулка |
Загрузка ...
|
|
| 9 | СМД14-1359 | Кольцо стопорное |
Загрузка ...
|
|
| 10 | №305 | Подшипник ГОСТ 8338-75 |
Загрузка ...
|
|
| 11 | 5х7.5 | Шпонка ГОСТ 8795-68 |
Загрузка ...
|
|
| 12 | 41-1311-2А | Шкив |
Загрузка ...
|
|
| 13 | 548.3701 | Генератор |
Загрузка ...
|
|
| 14 | М10-6gх60-88.35.013 | Болт ГОСТ 7795-70 |
Загрузка ...
|
|
| 15 | 10.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 16 | 10х2.01.011 | Шайба ГОСТ 10450-78 |
Загрузка ...
|
|
| 17 | №304 | Подшипник ГОСТ 8338-75 |
Загрузка ...
|
|
| 18 | 01-1305 | Вал |
Загрузка ...
|
|
| 19 | 03-1317 | Кольцо распорное |
Загрузка ...
|
|
| 20 | М10-6gх100.88.35.01 | Болт ГОСТ 7795-70 |
Загрузка ...
|
|
| 21 | 03-307-1А | Патрубок водяной |
Загрузка ...
|
|
| 21 | 03-1307-1А | Патрубок водяной |
Загрузка ...
|
|
| 22 | 6Т3-1303 | Прокладка патрубка |
Загрузка ...
|
|
| 22 | 14-1312А | Шайба уплотняющая |
Загрузка ...
|
|
| 23 | 1-20х49-1 | Манжета ГОСТ 1752-79 |
Загрузка ...
|
|
| 24 | 03-1301 | Корпус водяного насоса |
Загрузка ...
|
|
| 25 | КГ3/8 | Пробка |
Загрузка ...
|
|
| 26 | 2.3.45.Ц4 | Масленка ГОСТ 19853-74 |
Загрузка ...
|
|
| 27 | М10-6gх65.88.35.013 | Болт ГОСТ 7795-70 |
Загрузка ...
|
|
| 28 | СМД1-1317 | Кольцо стопорное |
Загрузка ...
|
|
| 30 | 01-13С5-1 | Манжета в сборе |
Загрузка ...
|
|
| 31 | 01-1314 | Крыльчатка водяного насоса |
Загрузка ...
|
|
| 32 | 01-1322 | Шайба |
Загрузка ...
|
|
| 33 | 8.37 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 34 | 01-1323 | Болт |
Загрузка ...
|
|
| 35 | 03-1308 | Ось натяжного ролика |
Загрузка ...
|
|
| 36 | 14.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 37 | 4Т6-1310 | Болт натяжной |
Загрузка ...
|
|
| 38 | 03-1310А | Кронштейн |
Загрузка ...
|
|
| 39 | 03-1316-1 | Втулка |
Загрузка ...
|
|
| 40 | 1-50х70-1 | Манжета ГОСТ 6752-79 |
Загрузка ...
|
|
| 41 | 03А-1309 | Ролик натяжной |
Загрузка ...
|
|
| 42 | №207 | Подшипник ГОСТ 8338-75 |
Загрузка ...
|
|
| 43 | Б72 | Кольцо упорное ГОСТ 13943-68 |
Загрузка ...
|
|
| 44 | 03-1313 | Кольцо установочное |
Загрузка ...
|
|
| 45 | 03-1312-1 | Ступица |
Загрузка ...
|
|
| 46 | 1-55х99-1 | Манжета ГОСТ 3752-79 |
Загрузка ...
|
|
| 47 | М24х2.6Н.8.35.013 | Гайка ГОСТ 5916-70 |
Загрузка ...
|
|
| 48 | 2.3.90.Ц6 | Масленка ГОСТ 19853-74 |
Загрузка ...
|
|
| 49 | 03-13С5-1 | Ролик натяжной в сборе |
Загрузка ...
|
|
| 50 | 01-1306 | Прокладка |
Загрузка ...
|
|
| 51 | СМД1-1306 | Втулка опорная |
Загрузка ...
|
|
| 52 | 01М-13С6 | Корпус в сборе |
Загрузка ...
|
|
| 53 | 01М-13С8 | Валик в сборе |
Загрузка ...
|
|
| 54 | 01-13С4 | Крыльчатка в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
