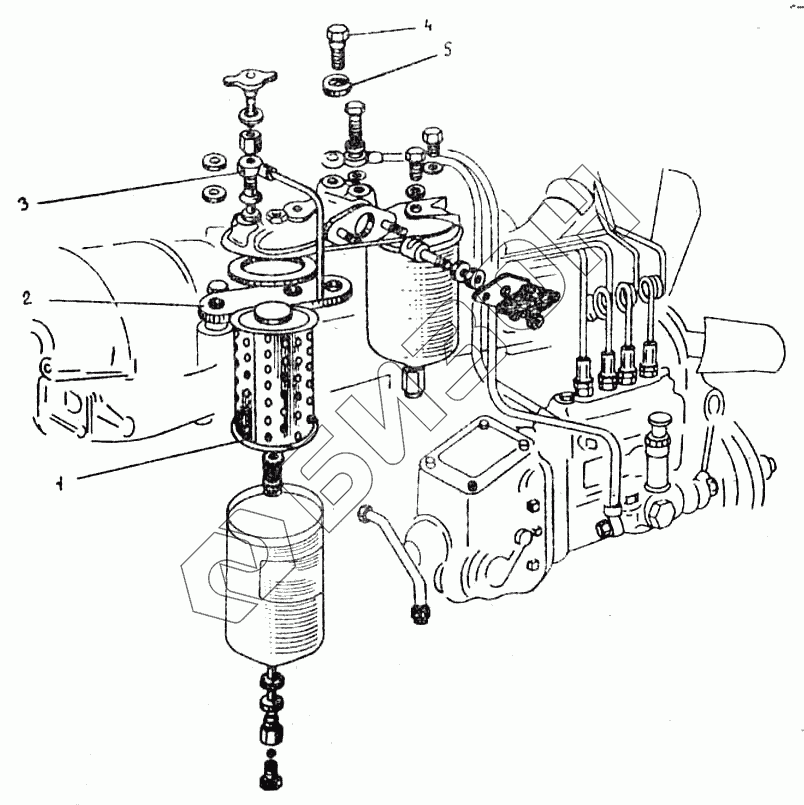

Графический каталог запасных частей к технике: ВгТЗ ДТ-75МВ. Топливная система

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
Позиция на иллюстрации Заводской номер детали Название детали Цена
41-15С21-Б 41-15С21-Б Топливопровод высокого давления
Загрузка ...
1 А44.11.000-02 Элемент фильтрующий ЭТФ-3
Загрузка ...
2 41-1535А Плита
Загрузка ...
3 41-15С29 Трубка вентиля
Загрузка ...
4 М14-6gх30.58.05 Болт ГОСТ 7796-70
Загрузка ...
5 14.65Г.05 Шайба ГОСТ 6402-70
Загрузка ...
6 41-15С34 Скоба
Загрузка ...
7 А23.30.000-01 Топливный фильтр грубой очистки ФГ-25
Загрузка ...
8 А23.10.002 Кольцо уплотнительное
Загрузка ...
9 А12.01.003-03 Болт поворотного угольника
Загрузка ...
10 А12.01.003-07 Болт поворотного угольника
Загрузка ...
11 03-1556 Прокладка
Загрузка ...
11 01-1548Б Шайба
Загрузка ...
12 01-1555А Планка зажимная
Загрузка ...
13 М8-6gх25.88.35.013 Болт ГОСТ 7796-70
Загрузка ...
14 8.65Г.05 Шайба ГОСТ 6402-70
Загрузка ...
15 М8.6Н.8.35.013 Гайка ГОСТ 2524-70
Загрузка ...
16 А44.40.000 Фильтр 2СТФ-3
Загрузка ...
17 М18х1.5.6Н.35.05 Гайка ГОСТ 2526-70
Загрузка ...
19 01-1542-1Б Кольцо резиновое
Загрузка ...
20 01-А1533 Скоба крепления форсунки
Загрузка ...
21 01-А1532 Шайба скобы крепления форсунки
Загрузка ...
22 12.65Г.05 Шайба ГОСТ 6402-70
Загрузка ...
23 6А1-20С1 Форсунка
Загрузка ...
24 41-1526А Прокладка
Загрузка ...
25 03-1525А Болт поворотного угольника
Загрузка ...
26 03-1565 Пружина
Загрузка ...
27 41-15С13Б Топливопровод сливной
Загрузка ...
28 41-15С23-1 Топливопровод от фильтра к топливному насосу
Загрузка ...
29 41-15С24-1А Топливопровод от помпы к фильтру
Загрузка ...
30 41-15С14-1 Трубка слива с головки цилиндров
Загрузка ...
31 41-15С15-1Б Топливопровод высокого давления
Загрузка ...
32 41-15С16-1Б Топливопровод высокого давления
Загрузка ...
33 41-15С17-1Б Топливопровод высокого давления
Загрузка ...
34 41-15С18-1Б Топливопровод высокого давления
Загрузка ...
35 41-15С25-2 Топливопровод от насоса к помпе
Загрузка ...
36 41-16С1А Топливный насос 4ТН-9х10Т
Загрузка ...
37 СМД7-1536 Болт поворотного угольника
Загрузка ...
38 41-15С28-3А Топливопровод от фильтра к помпе
Загрузка ...
39 16-С30-8А Помпа
Загрузка ...
40 СМД7-1535 Прокладка
Загрузка ...
41 01-А1551 Прокладка
Загрузка ...
42 01-1540А Хомут
Загрузка ...
43 14-1567-1 Прокладка
Загрузка ...
44 14-1540-1 Планка зажима
Загрузка ...
45 10.65Г.05 Шайба ГОСТ 6402-70
Загрузка ...
46 М10-6gх25.88.35.01 Болт ГОСТ 7796-70
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
