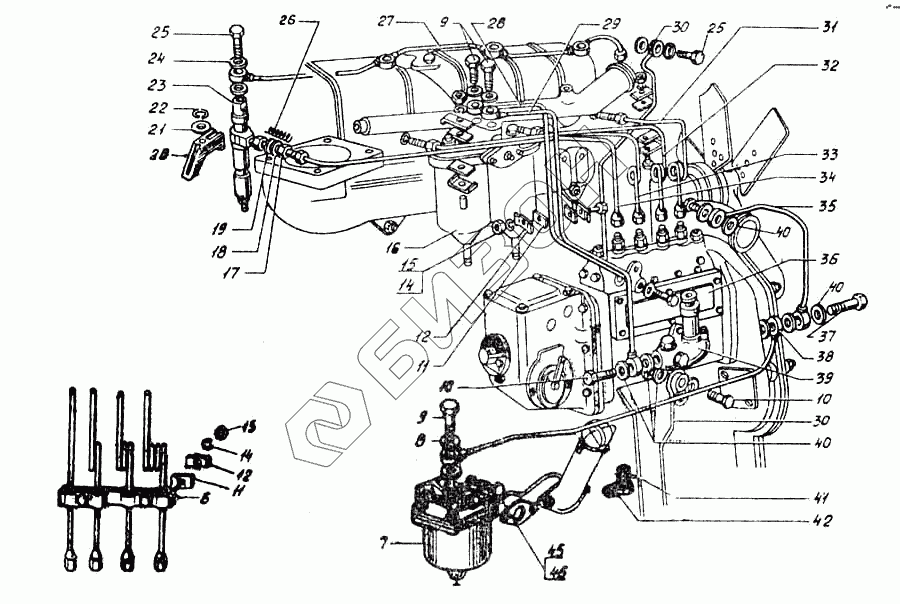

Графический каталог запасных частей к технике: ВгТЗ ДТ-75МВ. Топливная система
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 41-15С21-Б | 41-15С21-Б | Топливопровод высокого давления |
Загрузка ...
|
|
| 1 | А44.11.000-02 | Элемент фильтрующий ЭТФ-3 |
Загрузка ...
|
|
| 2 | 41-1535А | Плита |
Загрузка ...
|
|
| 3 | 41-15С29 | Трубка вентиля |
Загрузка ...
|
|
| 4 | М14-6gх30.58.05 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 5 | 14.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 6 | 41-15С34 | Скоба |
Загрузка ...
|
|
| 7 | А23.30.000-01 | Топливный фильтр грубой очистки ФГ-25 |
Загрузка ...
|
|
| 8 | А23.10.002 | Кольцо уплотнительное |
Загрузка ...
|
|
| 9 | А12.01.003-03 | Болт поворотного угольника |
Загрузка ...
|
|
| 10 | А12.01.003-07 | Болт поворотного угольника |
Загрузка ...
|
|
| 11 | 03-1556 | Прокладка |
Загрузка ...
|
|
| 11 | 01-1548Б | Шайба |
Загрузка ...
|
|
| 12 | 01-1555А | Планка зажимная |
Загрузка ...
|
|
| 13 | М8-6gх25.88.35.013 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 14 | 8.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 15 | М8.6Н.8.35.013 | Гайка ГОСТ 2524-70 |
Загрузка ...
|
|
| 16 | А44.40.000 | Фильтр 2СТФ-3 |
Загрузка ...
|
|
| 17 | М18х1.5.6Н.35.05 | Гайка ГОСТ 2526-70 |
Загрузка ...
|
|
| 19 | 01-1542-1Б | Кольцо резиновое |
Загрузка ...
|
|
| 20 | 01-А1533 | Скоба крепления форсунки |
Загрузка ...
|
|
| 21 | 01-А1532 | Шайба скобы крепления форсунки |
Загрузка ...
|
|
| 22 | 12.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 23 | 6А1-20С1 | Форсунка |
Загрузка ...
|
|
| 24 | 41-1526А | Прокладка |
Загрузка ...
|
|
| 25 | 03-1525А | Болт поворотного угольника |
Загрузка ...
|
|
| 26 | 03-1565 | Пружина |
Загрузка ...
|
|
| 27 | 41-15С13Б | Топливопровод сливной |
Загрузка ...
|
|
| 28 | 41-15С23-1 | Топливопровод от фильтра к топливному насосу |
Загрузка ...
|
|
| 29 | 41-15С24-1А | Топливопровод от помпы к фильтру |
Загрузка ...
|
|
| 30 | 41-15С14-1 | Трубка слива с головки цилиндров |
Загрузка ...
|
|
| 31 | 41-15С15-1Б | Топливопровод высокого давления |
Загрузка ...
|
|
| 32 | 41-15С16-1Б | Топливопровод высокого давления |
Загрузка ...
|
|
| 33 | 41-15С17-1Б | Топливопровод высокого давления |
Загрузка ...
|
|
| 34 | 41-15С18-1Б | Топливопровод высокого давления |
Загрузка ...
|
|
| 35 | 41-15С25-2 | Топливопровод от насоса к помпе |
Загрузка ...
|
|
| 36 | 41-16С1А | Топливный насос 4ТН-9х10Т |
Загрузка ...
|
|
| 37 | СМД7-1536 | Болт поворотного угольника |
Загрузка ...
|
|
| 38 | 41-15С28-3А | Топливопровод от фильтра к помпе |
Загрузка ...
|
|
| 39 | 16-С30-8А | Помпа |
Загрузка ...
|
|
| 40 | СМД7-1535 | Прокладка |
Загрузка ...
|
|
| 41 | 01-А1551 | Прокладка |
Загрузка ...
|
|
| 42 | 01-1540А | Хомут |
Загрузка ...
|
|
| 43 | 14-1567-1 | Прокладка |
Загрузка ...
|
|
| 44 | 14-1540-1 | Планка зажима |
Загрузка ...
|
|
| 45 | 10.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 46 | М10-6gх25.88.35.01 | Болт ГОСТ 7796-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
