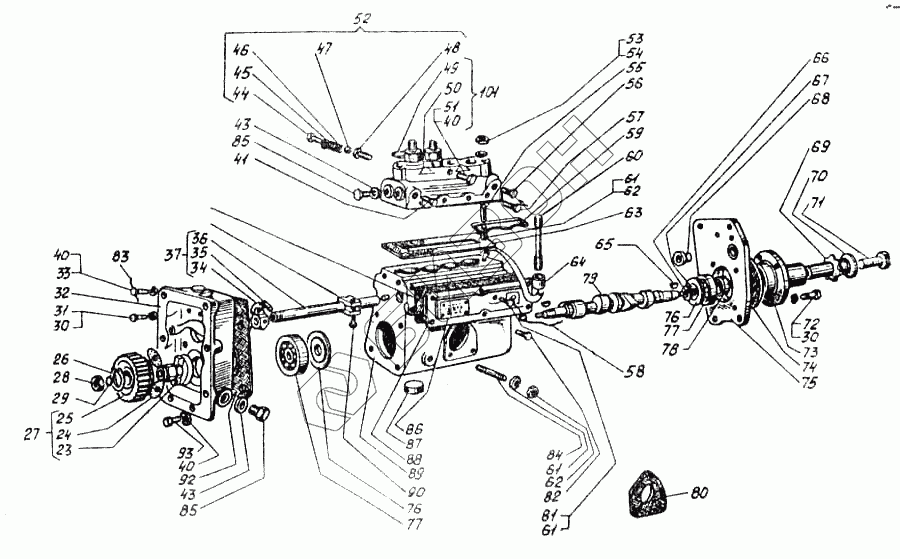

Графический каталог запасных частей к технике: ВгТЗ ДТ-75МВ. Топливный насос
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 41-16С25-1А | 41-16С25-1А | Корпус насоса в сборе |
Загрузка ...
|
|
| 16-С61-3р | 16-С61-3р | Валик с гайками в сборе |
Загрузка ...
|
|
| 16-С7 | 16-С7 | Хомутик в сборе |
Загрузка ...
|
|
| 41-16С4В | 41-16С4В | Фланец крепления регулятора |
Загрузка ...
|
|
| 16-С8 | 16-С8 | Фланец установочный в сборе |
Загрузка ...
|
|
| 1 | 16-046А | Втулка ролика |
Загрузка ...
|
|
| 2 | 16-045 | Ролик толкателя плунжера |
Загрузка ...
|
|
| 3 | В2.80.16.522-2 | Ось ролика |
Загрузка ...
|
|
| 4 | В2.80.16.523-1 | Фиксатор толкателя |
Загрузка ...
|
|
| 5 | 80.16.104-2 | Корпус толкателя |
Загрузка ...
|
|
| 6 | 16-048А | Контргайка |
Загрузка ...
|
|
| 7 | 16-049 | Болт толкателя |
Загрузка ...
|
|
| 8 | 16-077А | Кольцо плунжера замковое |
Загрузка ...
|
|
| 9 | 80.16.013-2 | Толкатель плунжера в сборе |
Загрузка ...
|
|
| 10 | 41-16С1А | Топливный насос 4ТН-9х10Т |
Загрузка ...
|
|
| 11 | 41-1676-1 | Тарелка плунжера |
Загрузка ...
|
|
| 12 | 16-075Г | Пружина плунжера |
Загрузка ...
|
|
| 13 | 16-062 | Прокладка |
Загрузка ...
|
|
| 14 | 41-А16С15 | Плунжерная пара в сборе |
Загрузка ...
|
|
| 16 | 16-С93-Р | Болт с гайкой в сборе |
Загрузка ...
|
|
| 17 | 16-212А | Прокладка штуцера |
Загрузка ...
|
|
| 18 | 16-068А | Пружина нагнетательного клапана |
Загрузка ...
|
|
| 19 | 16-069Г | Штуцер |
Загрузка ...
|
|
| 20 | 03-1610А | Уменьшитель объема |
Загрузка ...
|
|
| 21 | 41-16С62 | Головка с втулками в сборе |
Загрузка ...
|
|
| 21 | 41-А16С16 | Клапан нагнетательный в сборе |
Загрузка ...
|
|
| 22 | 41-А16С12Б | Головка в сборе |
Загрузка ...
|
|
| 23 | В2.80.16.565-1 | Втулка зубчатого колеса |
Загрузка ...
|
|
| 24 | 236-1110517-Б | Сухарь |
Загрузка ...
|
|
| 25 | В2.80.16.564-4 | Колесо зубчатое |
Загрузка ...
|
|
| 26 | Б78 | Кольцо упорное ГОСТ 13942-68 |
Загрузка ...
|
|
| 27 | В2.80.16.085-2А | Муфта упругая в сборе |
Загрузка ...
|
|
| 28 | М14х15.6Н.8.35.013 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 29 | 14.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 30 | 10.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 31 | М10-6gх25.88.35.013 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 32 | 03-1614-1Б | Фланец крепления регулятора |
Загрузка ...
|
|
| 33 | 3М8-6gх25.88.35.01 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 34 | 16-026-4А | Поводок рейки |
Загрузка ...
|
|
| 35 | 17-077 | Штифт |
Загрузка ...
|
|
| 36 | 16-025-4А | Рейка |
Загрузка ...
|
|
| 37 | 16-С23-3А | Рейка в сборе |
Загрузка ...
|
|
| 38 | 16-019-16 | Хомутик |
Загрузка ...
|
|
| 39 | 16-030-1 | Прокладка регулировочная |
Загрузка ...
|
|
| 40 | 8.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 41 | А12.01.003-07 | Болт поворотного угольника |
Загрузка ...
|
|
| 42 | 119-85А | Втулка защитная |
Загрузка ...
|
|
| 43 | 16-210 | Прокладка |
Загрузка ...
|
|
| 44 | 16-218 | Пробка перепускного клапана |
Загрузка ...
|
|
| 45 | 16-219 | Прокладка |
Загрузка ...
|
|
| 46 | 16-057 | Пружина перепускного клапана |
Загрузка ...
|
|
| 47 | 1117.144ммН | Шарик ГОСТ 3722-60 |
Загрузка ...
|
|
| 48 | 41-16216 | Корпус перепускного клапана |
Загрузка ...
|
|
| 49 | 16-072-3Б | Зажим задний |
Загрузка ...
|
|
| 50 | 16-073-3Б | Зажим передний |
Загрузка ...
|
|
| 51 | М8-6gх30.88.35.013 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 52 | 41-А16С13 | Клапан перепускной в сборе |
Загрузка ...
|
|
| 53 | М10х1.2а.6 | Гайка СТЛ 208.485-73 |
Загрузка ...
|
|
| 55 | 16-074-1А | Шпилька |
Загрузка ...
|
|
| 56 | 01М-0193 | Пробка головки |
Загрузка ...
|
|
| 57 | 16-063Б | Винт установочный |
Загрузка ...
|
|
| 58 | 0.8х400 | Проволока ГОСТ 3262-74 |
Загрузка ...
|
|
| 59 | 16-078А | Планка упора |
Загрузка ...
|
|
| 60 | Л16-100А | Шпилька |
Загрузка ...
|
|
| 61 | 6.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 62 | М6.6Н.8.35.013 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 63 | 16-079Б | Прокладка головки насоса |
Загрузка ...
|
|
| 64 | 16-003 | Штифт установочный |
Загрузка ...
|
|
| 65 | 4х6.5 | Шпонка сегментная |
Загрузка ...
|
|
| 66 | 16-030 | Прокладка регулировочная |
Загрузка ...
|
|
| 67 | 16-030 | Прокладка регулировочная |
Загрузка ...
|
|
| 68 | 16-033-1 | Колпак рейки |
Загрузка ...
|
|
| 69 | 16-094 | Втулка вала шлицевая |
Загрузка ...
|
|
| 70 | 16-091 | Шайба стопорная |
Загрузка ...
|
|
| 71 | 16-092А | Гайка вала |
Загрузка ...
|
|
| 72 | М10-6gх.40.88.35.013 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 73 | 16-С50 | Фланец установочный |
Загрузка ...
|
|
| 74 | 16-223А | Прокладка установочного фланца |
Загрузка ...
|
|
| 75 | 41-1634 | Плита крепления |
Загрузка ...
|
|
| 76 | 16-031 | Маслоотражатель шарикоподшипника |
Загрузка ...
|
|
| 77 | №960 | Подшипник ГОСТ 831-75 |
Загрузка ...
|
|
| 78 | 1-20V.40-1 | Манжета ГОСТ 8752-79 |
Загрузка ...
|
|
| 79 | 41-А1604 | Вал кулачковый |
Загрузка ...
|
|
| 80 | 16-148 | Прокладка |
Загрузка ...
|
|
| 81 | 3М6-6gх14.88.35.01 | Болт ГОСТ 7798-70 |
Загрузка ...
|
|
| 82 | М6-6gхН.88.35.013 | Болт ГОСТ 7798-70 |
Загрузка ...
|
|
| 83 | 0.8х500 | Проволока ГОСТ 3282 -74 |
Загрузка ...
|
|
| 84 | 16-008 | Шпилька |
Загрузка ...
|
|
| 85 | 16-204А | Пробка горловины |
Загрузка ...
|
|
| 87 | 16-004 | Пробка |
Загрузка ...
|
|
| 88 | 41-16С22А | Крышка люка с табличкой в сборе |
Загрузка ...
|
|
| 89 | 41-1601-1А | Корпус насоса |
Загрузка ...
|
|
| 90 | М6-6gх20.88.35.013 | Болт ГОСТ 7798-70 |
Загрузка ...
|
|
| 91 | В2.80.16.077 | Толкатель с фиксатором в сборе |
Загрузка ...
|
|
| 92 | 16-084А | Прокладка |
Загрузка ...
|
|
| 93 | М8-6gх25.88.35.013 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 97 | 41-16С2Б | Топливный насос без регулятора и помпы |
Загрузка ...
|
|
| 99 | 41-16С5 | Вал кулачковый с защитными деталями |
Загрузка ...
|
|
| 100 | 119-73В | Колпачок предохрани тельный |
Загрузка ...
|
|
| 101 | 16-С18 | Зажим в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
