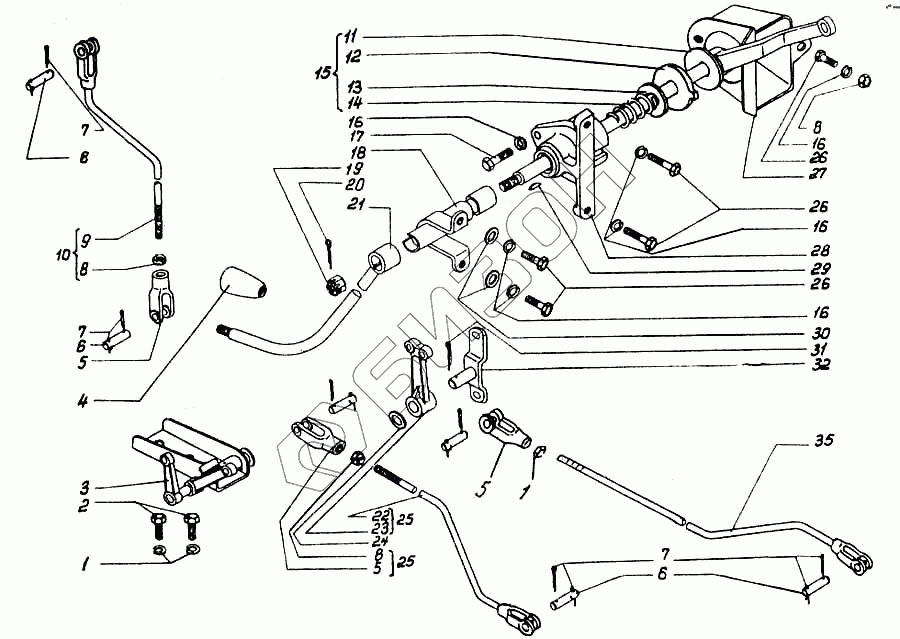

Графический каталог запасных частей к технике: ВгТЗ ДТ-75МВ. Управление дизелем
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 88.20.002 | 88.20.002 | Управление дизелем |
Загрузка ...
|
|
| 1 | Болт М8.6gх20.88. 35.016 ГОСТ 7796-70 | Болт М8.6gх20.88. 35.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 1 | Шайба 1065Г05 ГОСТ 6402-70 | Шайба 1065Г05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 2 | Болт М10.6gх18.58.016 ГОСТ 7796-70 | Болт М10.6gх18.58.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 2 | 77.20.114А | Диск |
Загрузка ...
|
|
| 3 | 88.20.021 | Кронштейн с рычагами |
Загрузка ...
|
|
| 4 | А13.05.000 | Рукоятка управления |
Загрузка ...
|
|
| 5 | 77.20.111А | Вилка |
Загрузка ...
|
|
| 6 | 54.20.405-1 | Палец |
Загрузка ...
|
|
| 7 | Шплинт 3,2х18 ГОСТ 397-79 | Шплинт 3,2х18 ГОСТ 397-79 |
Загрузка ...
|
|
| 8 | Гайка М8.6.016 ГОСТ 5915-70 | Гайка М8.6.016 ГОСТ 5915-70 |
Загрузка ...
|
|
| 9 | 88.20.023-1 | Тяга вертикальная |
Загрузка ...
|
|
| 10 | 88.20.031 | Тяга вертикальная |
Загрузка ...
|
|
| 11 | 78.20.031 | Рычаг верхний |
Загрузка ...
|
|
| 13 | 77.20.115 | Шайба |
Загрузка ...
|
|
| 14 | 77.20.109 | Пружина |
Загрузка ...
|
|
| 15 | 78.20.030 | Муфта |
Загрузка ...
|
|
| 16 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 18 | 78.20.022-1 | Труба с кронштейном |
Загрузка ...
|
|
| 19 | 88.20.211 | Гайка |
Загрузка ...
|
|
| 20 | Шплинт 4х32 ГОСТ 397-79 | Шплинт 4х32 ГОСТ 397-79 |
Загрузка ...
|
|
| 21 | 78.20.206 | Рычаг управления |
Загрузка ...
|
|
| 22 | 88.20.024 | Тяга |
Загрузка ...
|
|
| 23 | 85.20-1МЛ | Рычаг промежуточный |
Загрузка ...
|
|
| 24 | Шайба 12.01.013 ГОСТ 11371-78 | Шайба 12.01.013 ГОСТ 11371-78 |
Загрузка ...
|
|
| 26 | Болт М8.6gх25.88.35.016 ГОСТ 7796-70 | Болт М8.6gх25.88.35.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 27 | 88.20.029 | Кожух в сборе |
Загрузка ...
|
|
| 28 | 78.20.222 | Корпус муфты |
Загрузка ...
|
|
| 29 | Шпонка 4х6,5 ГОСТ 24071-80 | Шпонка 4х6,5 ГОСТ 24071-80 |
Загрузка ...
|
|
| 30 | Шайба 8.01.013 ГОСТ 11371-78 | Шайба 8.01.013 ГОСТ 11371-78 |
Загрузка ...
|
|
| 31 | Шплинт 3,2х20 ГОСТ 397-79 | Шплинт 3,2х20 ГОСТ 397-79 |
Загрузка ...
|
|
| 32 | 85.20.013 | Кронштейн промежуточный в сборе |
Загрузка ...
|
|
| 33 | 78.20.209 | Пружина |
Загрузка ...
|
|
| 36 | 88.20.025 | Тяга топливного насоса |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
