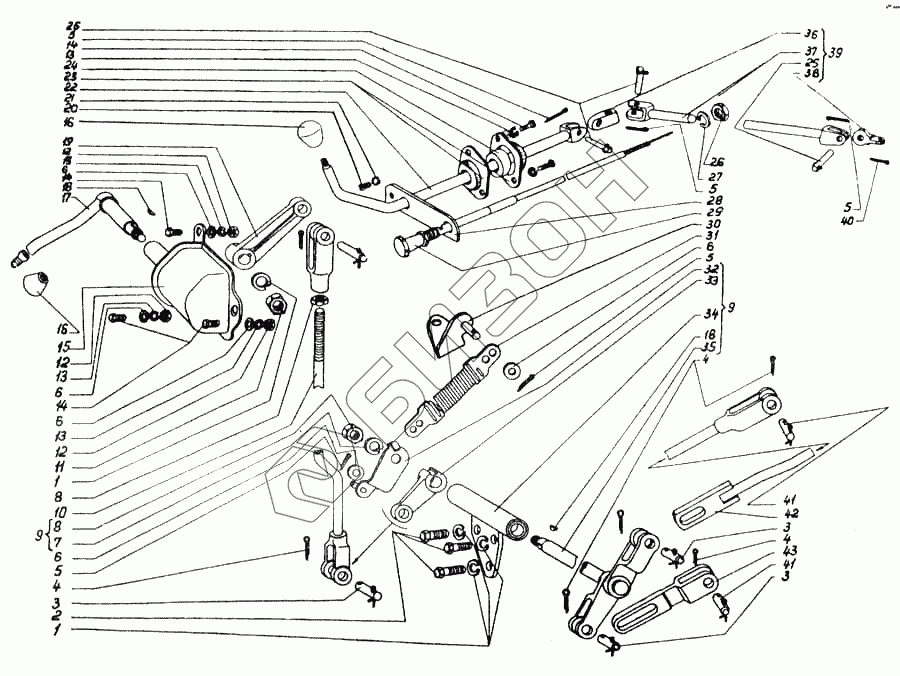

Графический каталог запасных частей к технике: ВгТЗ ДТ-75МВ. Управление запуском дизеля
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 88.23.003 | 88.23.003 | Управление запуском |
Загрузка ...
|
|
| 88.23.045 | 88.23.045 | Кронштейн |
Загрузка ...
|
|
| 1 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 2 | Болт М8.6gх 20.88.35.016 ГОСТ 7796-70 | Болт М8.6gх 20.88.35.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 3 | А40-18-01 | Палец |
Загрузка ...
|
|
| 4 | Шплинт 4х22 ГОСТ 397-79 | Шплинт 4х22 ГОСТ 397-79 |
Загрузка ...
|
|
| 5 | Шплинт 3,2х20 ГОСТ 397-79 | Шплинт 3,2х20 ГОСТ 397-79 |
Загрузка ...
|
|
| 6 | Шайба ГОСТ 1 1271-78 8.01 | Шайба ГОСТ 1 1271-78 8.01 |
Загрузка ...
|
|
| 7 | Шайба 1265Г05 ГОСТ 6402-70 | Шайба 1265Г05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 7 | Шайба 1465Г05 ГОСТ 6402-70 | Шайба 1465Г05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 8 | Гайка М12х1,25.8.016 ГОСТ 5916-70 | Гайка М12х1,25.8.016 ГОСТ 5916-70 |
Загрузка ...
|
|
| 9 | 88.23.031 | Кронштейн |
Загрузка ...
|
|
| 10 | 88.23.034 | Тяга |
Загрузка ...
|
|
| 11 | Гайка М10.6.016 ГОСТ 5915-70 | Гайка М10.6.016 ГОСТ 5915-70 |
Загрузка ...
|
|
| 12 | Гайка М8.6.016 ГОСТ 5915-70 | Гайка М8.6.016 ГОСТ 5915-70 |
Загрузка ...
|
|
| 13 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 14 | Болт М10.6gх30.58.016 ГОСТ 7796-70 | Болт М10.6gх30.58.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 16 | А13.05.000 | Рукоятка управления |
Загрузка ...
|
|
| 17 | 78.23.023 | Рукоятка |
Загрузка ...
|
|
| 18 | Шпонка 4х6,5 ГОСТ 24071-80 | Шпонка 4х6,5 ГОСТ 24071-80 |
Загрузка ...
|
|
| 19 | 88.23.327 | Рычаг |
Загрузка ...
|
|
| 20 | Винт ГОСТ 17473-72 М6.6gх12-58.016 | Винт ГОСТ 17473-72 М6.6gх12-58.016 |
Загрузка ...
|
|
| 21 | Шайба 6.65Г.05 ГОСТ 6402-70 | Шайба 6.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 22 | 88.23.035-1 | Рукоятка |
Загрузка ...
|
|
| 23 | 88.23.319 | Крышка |
Загрузка ...
|
|
| 24 | 88.23.320 | Кольцо |
Загрузка ...
|
|
| 25 | Ось ГОСТ 9650-71 12-10х5х50.4.40 | Ось ГОСТ 9650-71 12-10х5х50.4.40 |
Загрузка ...
|
|
| 26 | Гайка М14х1.5.8.016 ГОСТ 5916-70 | Гайка М14х1.5.8.016 ГОСТ 5916-70 |
Загрузка ...
|
|
| 28 | 88.23.310 | Пластина |
Загрузка ...
|
|
| 29 | 88.23.039 | Тяга управления |
Загрузка ...
|
|
| 30 | 88.23.037 | Кронштейн |
Загрузка ...
|
|
| 31 | 88.23.043 | Пружина |
Загрузка ...
|
|
| 32 | 88.23.044 | Рычаг |
Загрузка ...
|
|
| 33 | 88.23.309 | Рычаг |
Загрузка ...
|
|
| 34 | 88.23.032 | Кронштейн |
Загрузка ...
|
|
| 35 | 88.23.036 | Валик |
Загрузка ...
|
|
| 36 | 88.23.322 | Серьга |
Загрузка ...
|
|
| 37 | 88.23.041 | Валик |
Загрузка ...
|
|
| 38 | 88.23.321 | Сухарь |
Загрузка ...
|
|
| 39 | 88.23.042 | Валик |
Загрузка ...
|
|
| 40 | Шплинт 4х32 ГОСТ 397-79 | Шплинт 4х32 ГОСТ 397-79 |
Загрузка ...
|
|
| 41 | 85.23.409 | Палец |
Загрузка ...
|
|
| 42 | 88.23.033 | Тяга |
Загрузка ...
|
|
| 43 | 85.23.406 | Тяга |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
