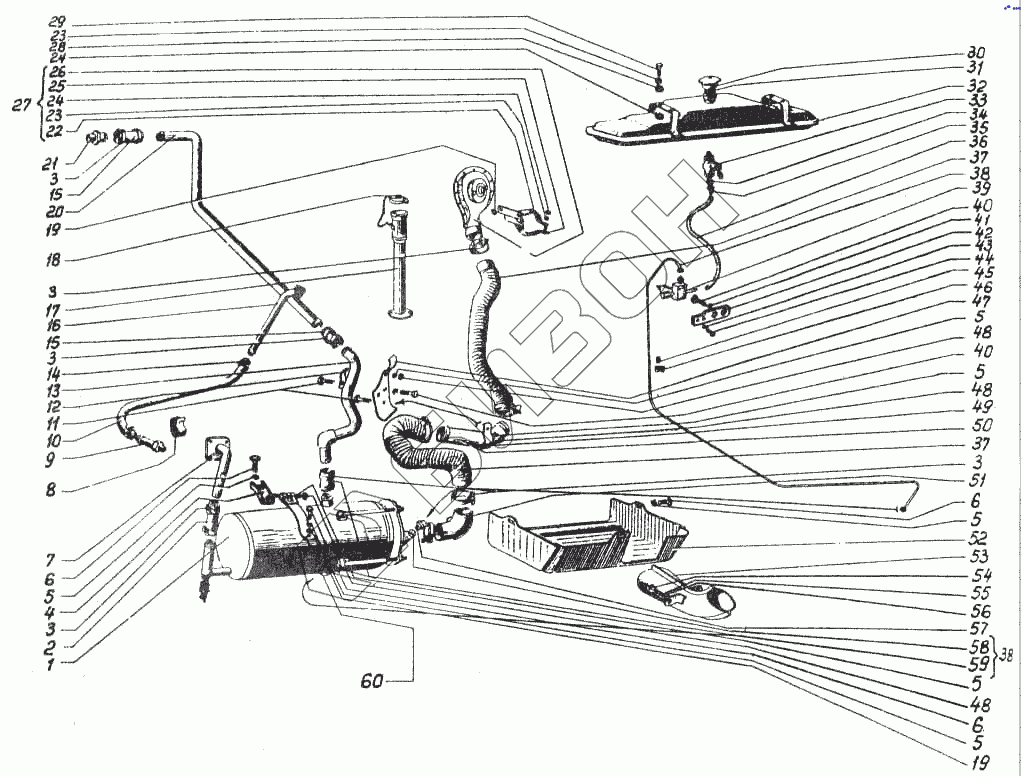

Графический каталог запасных частей к технике: ВгТЗ ДТ-75МВ. Установка подогревателя ПЖБ-200
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 85.26.002 | 85.26.002 | Подогреватель ПЖБ-200 |
Загрузка ...
|
|
| 85.26.037-1 | 85.26.037-1 | Кронштейн |
Загрузка ...
|
|
| 1 | ПЖБ-200В-1015010-Г | Котел подогревателя |
Загрузка ...
|
|
| 2 | 78.26.122 | Шланг |
Загрузка ...
|
|
| 3 | 77.06.014 | Хомутик стяжной |
Загрузка ...
|
|
| 4 | 54.15А.106 | Прокладка |
Загрузка ...
|
|
| 5 | Шайба 1065Г05 ГОСТ 6402-70 | Шайба 1065Г05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 6 | Болт М10.6gх20.58.016 ГОСТ 7796-70 | Болт М10.6gх20.58.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 7 | 85.26.031-1 | Труба |
Загрузка ...
|
|
| 8 | 85.26.214 | Скоба |
Загрузка ...
|
|
| 9 | 85.26.039 | Трубка |
Загрузка ...
|
|
| 10 | 85.26.213 | Шланг |
Загрузка ...
|
|
| 11 | Болт М10.6gх25.58.016 ГОСТ 7796-70 | Болт М10.6gх25.58.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 12 | 85.26.223 | Прихват |
Загрузка ...
|
|
| 13 | 85.26.032-3 | Коллектор |
Загрузка ...
|
|
| 14 | 77.06.011 | Хомутик стяжной |
Загрузка ...
|
|
| 15 | 77.26.140 | Шланг |
Загрузка ...
|
|
| 16 | 85.26.034 | Труба |
Загрузка ...
|
|
| 17 | 85.26.033 | Труба |
Загрузка ...
|
|
| 18 | 85.26.016 | Пробка |
Загрузка ...
|
|
| 19 | Шайба 10.01.013 | Шайба 10.01.013 |
Загрузка ...
|
|
| 20 | 85.26.212-1 | Труба |
Загрузка ...
|
|
| 21 | 85.26.125 | Штуцер |
Загрузка ...
|
|
| 22 | 85.26.209 | Хомут |
Загрузка ...
|
|
| 23 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 24 | Гайка М8.6.016 ГОСТ 5915-70 | Гайка М8.6.016 ГОСТ 5915-70 |
Загрузка ...
|
|
| 25 | 85.26.035 | Кронштейн |
Загрузка ...
|
|
| 26 | ПЖБ-300-1015200 | Вентилятор |
Загрузка ...
|
|
| 27 | 85.26.038 | Вентилятор |
Загрузка ...
|
|
| 28 | Шайба 8.01.013 | Шайба 8.01.013 |
Загрузка ...
|
|
| 29 | Болт М8.6х20.В8.35.016 ГОСТ 7796-70 | Болт М8.6х20.В8.35.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 30 | 54.50.498-1А | Крышка |
Загрузка ...
|
|
| 31 | 54.50.499 | Прокладка крышки бачка |
Загрузка ...
|
|
| 31 | 77.15.103 | Прокладка |
Загрузка ...
|
|
| 32 | 78.26.019-1 | Бачок топливный |
Загрузка ...
|
|
| 33 | КР-25-1013000-Г4 | Кран |
Загрузка ...
|
|
| 35 | 77.26.315 | Штуцер |
Загрузка ...
|
|
| 36 | 85.15.214 | Бензопровод |
Загрузка ...
|
|
| 36 | 85.48.032 | Трубка к масляному манометру в сборе |
Загрузка ...
|
|
| 37 | 85.26.142 | Шланг воздухоподводящий |
Загрузка ...
|
|
| 39 | ЭМК-12 | Клапан электромагнитный |
Загрузка ...
|
|
| 40 | Болт М12.6gх25.58.016 ГОСТ 7796-70 | Болт М12.6gх25.58.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 41 | Шайба 1265Г05 ГОСТ 6402-70 | Шайба 1265Г05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 42 | 85.26.114-3 | Кронштейн |
Загрузка ...
|
|
| 43 | Шайба 6 65Г 05 ГОСТ 6402-70 | Шайба 6 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 44 | Винт М6.6gх2.58.016 ГОСТ 17473-72 | Винт М6.6gх2.58.016 ГОСТ 17473-72 |
Загрузка ...
|
|
| 46 | 85.26.131 | Скоба |
Загрузка ...
|
|
| 48 | Гайка М10.6.016 ГОСТ 5915-70 | Гайка М10.6.016 ГОСТ 5915-70 |
Загрузка ...
|
|
| 49 | 85.26.215 | Скоба |
Загрузка ...
|
|
| 50 | 85.26.211 | Труба |
Загрузка ...
|
|
| 51 | ПЖБ-200-1015131 | Колено воздухоподводящее |
Загрузка ...
|
|
| 52 | 85.26.105-2 | Кожух |
Загрузка ...
|
|
| 53 | 85.26.015-1 | Труба |
Загрузка ...
|
|
| 54 | Болт М14.6gх35.58.016 ГОСТ 7796-70 | Болт М14.6gх35.58.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 55 | Шайба 1465Г05 ГОСТ 6402-70 | Шайба 1465Г05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 56 | Шайба 14.01.013 | Шайба 14.01.013 |
Загрузка ...
|
|
| 57 | Муфта конусная 6 ГОСТ 9121-67 | Муфта конусная 6 ГОСТ 9121-67 |
Загрузка ...
|
|
| 58 | Гайка накидная 1-6.016 ГОСТ 9122-67 | Гайка накидная 1-6.016 ГОСТ 9122-67 |
Загрузка ...
|
|
| 59 | 85.26.226 | Шланг |
Загрузка ...
|
|
| 60 | 85.26.025-2 | Хомут |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
