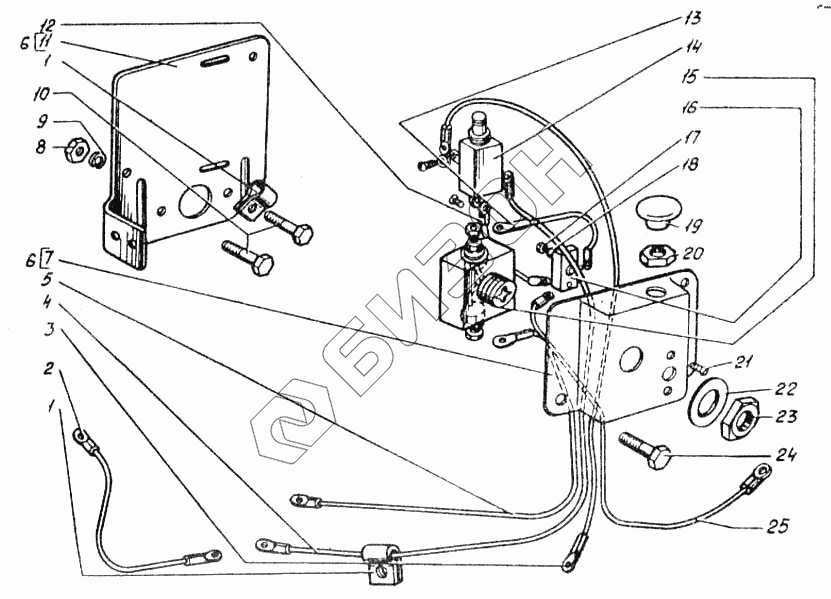

Графический каталог запасных частей к технике: ВгТЗ ДТ-75МВ. Пульт подогревателя ПЖБ-200
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 78.87.002 | 78.87.002 | Пульт подогревателя |
Загрузка ...
|
|
| 78.87.011 | 78.87.011 | Пульт |
Загрузка ...
|
|
| 1 | 77.13.132 | Скоба |
Загрузка ...
|
|
| 2 | 77.87.015 | Провод ПГВА, F=1,5, L=50 |
Загрузка ...
|
|
| 3 | 77.48.075 | Провод ПГВА, F=1,5, L=280 |
Загрузка ...
|
|
| 4 | 77.87.013 | Провод ПГВА F=1,5 L=850 |
Загрузка ...
|
|
| 5 | 77.87.012 | Провод ПГВА, F=1,5, L=600 |
Загрузка ...
|
|
| 6 | 78.87.012 | Пульт |
Загрузка ...
|
|
| 7 | 77.48.271 | Пульт управления |
Загрузка ...
|
|
| 8 | Гайка М6.6.016 ГОСТ 5915-70 | Гайка М6.6.016 ГОСТ 5915-70 |
Загрузка ...
|
|
| 9 | Шайба 6.65Г.05 ГОСТ 6402-70 | Шайба 6.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 10 | Болт М6.gх70.88.99 ГОСТ 7795-70 | Болт М6.gх70.88.99 ГОСТ 7795-70 |
Загрузка ...
|
|
| 11 | 78.87.101 | Кронштейн |
Загрузка ...
|
|
| 12 | 77.48.062 | Провод ПГВА, F=1,5, L=100 |
Загрузка ...
|
|
| 13 | 77.87.014 | Провод ПГВА, F-1,5, L=100 |
Загрузка ...
|
|
| 15 | ОВ65-2000 | Спираль контрольная |
Загрузка ...
|
|
| 16 | НВ-45М | Выключатель |
Загрузка ...
|
|
| 17 | Гайка М4.6.016 ГОСТ 5915-70 | Гайка М4.6.016 ГОСТ 5915-70 |
Загрузка ...
|
|
| 18 | Шайба 4.65Г.05 ГОСТ 6402-70 | Шайба 4.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 19 | 0В65-2104А | Ручка |
Загрузка ...
|
|
| 20 | 0В65-2101 | Гайка |
Загрузка ...
|
|
| 21 | Винт М4.6gх8.58.016 ГОСТ 17473-72 | Винт М4.6gх8.58.016 ГОСТ 17473-72 |
Загрузка ...
|
|
| 22 | 0В65-2006 | Шайба |
Загрузка ...
|
|
| 23 | 0В65-2005 | Гайка |
Загрузка ...
|
|
| 24 | Болт М6.6gх14.88.99 ГОСТ 7796х70 | Болт М6.6gх14.88.99 ГОСТ 7796х70 |
Загрузка ...
|
|
| 25 | 77.48.066 | Провод ПГВА, F=4, L=380 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
