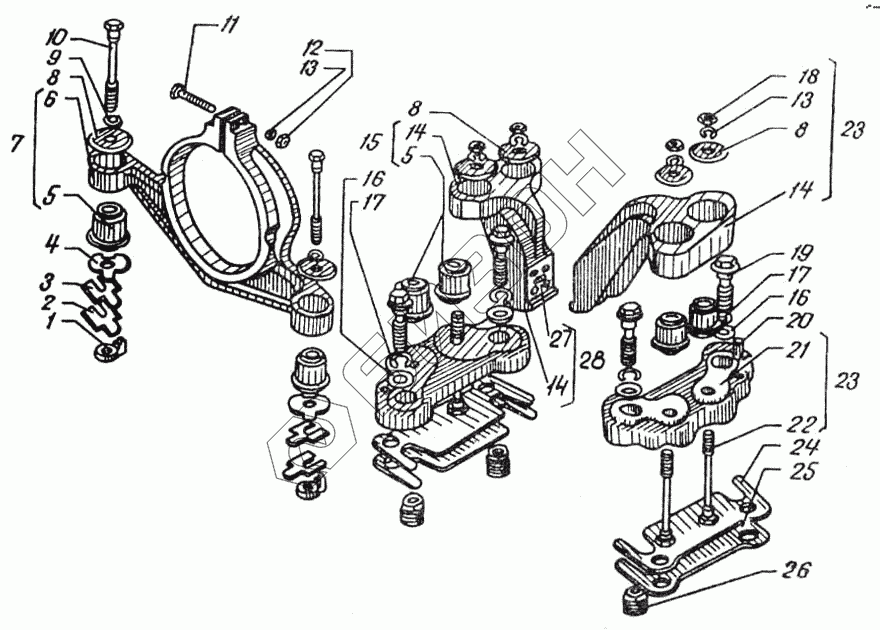

Графический каталог запасных частей к технике: ВгТЗ ДТ-75МВ. Установка дизеля

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
Позиция на иллюстрации Заводской номер детали Название детали Цена
85.29.004 85.29.004 Установка двигателя АМ-41
Загрузка ...
1 77.29.613А Гайка специальная
Загрузка ...
2 77.29.612 Прокладка 1 мм
Загрузка ...
3 77.29.608 Прокладка 2 мм
Загрузка ...
4 77.29.607 Шайба опорная
Загрузка ...
5 77.29.063 Амортизатор опоры двигателя
Загрузка ...
6 77.29.601-1 Опора передняя
Загрузка ...
7 77.29.061-1 Опора передняя
Загрузка ...
8 77.29.606 Чашка защитная
Загрузка ...
9 Шайба 16Т65Г05 ГОСТ 6402-70 Шайба 16Т65Г05 ГОСТ 6402-70
Загрузка ...
10 77.29.604 Болт передней опоры
Загрузка ...
11 Болт М14.6gх65.58.016 ГОСТ 7795-70 Болт М14.6gх65.58.016 ГОСТ 7795-70
Загрузка ...
12 Шайба 14Т65Г05 ГОСТ 6402-70 Шайба 14Т65Г05 ГОСТ 6402-70
Загрузка ...
13 Гайка М14. 6.016 ГОСТ 5915-70 Гайка М14. 6.016 ГОСТ 5915-70
Загрузка ...
14 77.29.310-1 Шайба специальная
Загрузка ...
15 Шайба 18Т65Г05 ГОСТ 6402-70 Шайба 18Т65Г05 ГОСТ 6402-70
Загрузка ...
16 77.29.602-2 Кронштейн задний
Загрузка ...
17 77.29.084 Кронштейн задний
Загрузка ...
18 77.29.647 Штифт
Загрузка ...
19 77.29.083 Кронштейн
Загрузка ...
20 Гайка М14х1.5.6.Н.8.016 ГОСТ 5919-73 Гайка М14х1.5.6.Н.8.016 ГОСТ 5919-73
Загрузка ...
21 77.29.085 Подвеска задняя
Загрузка ...
22 77.29.611 Болт задней опоры
Загрузка ...
23 77.29.108 Штифт
Загрузка ...
23 77.29.108-1 Штифт
Загрузка ...
24 77.29.603-2 Опора задняя
Загрузка ...
25 77.29.605 Болт заднего кронштейна
Загрузка ...
26 77.29.309-1 Прокладка
Загрузка ...
27 77.29.308-1 Прокладка
Загрузка ...
28 85.29.202 Втулка резьбовая
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
