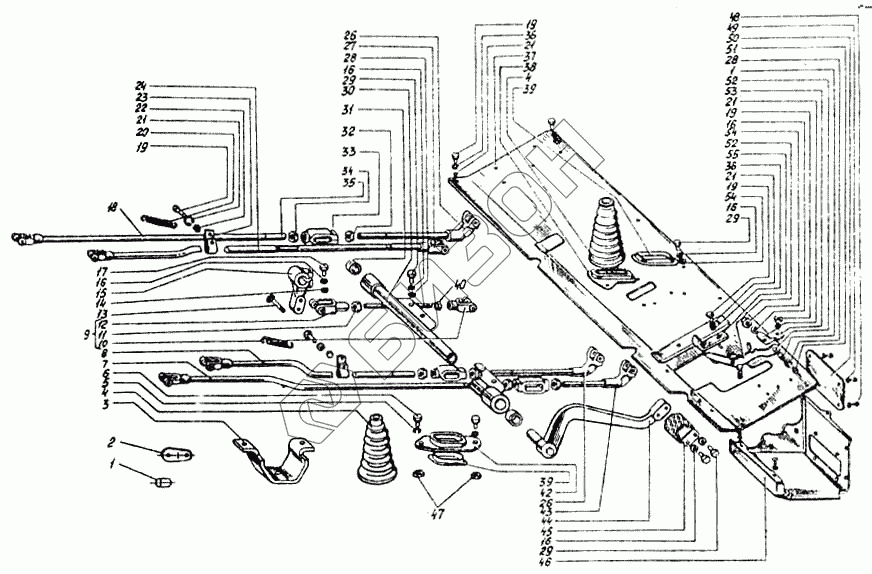

Графический каталог запасных частей к технике: ВгТЗ ДТ-75МВ. Управление трактором
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 88А.40.001 | 88А.40.001 | Управление трактором ДТ-75М |
Загрузка ...
|
|
| 78.40.021 | 78.40.021 | Основание |
Загрузка ...
|
|
| 88х.40.001 | 88х.40.001 | Управление трактором ДТ-75М, оборудованным ходоуменьшителем или реверс-редуктором |
Загрузка ...
|
|
| 1 | 77.40.142 | Втулка распорная малая |
Загрузка ...
|
|
| 3 | 88.40.322 | Козырек |
Загрузка ...
|
|
| 3 | 85.40.256 | Ушко |
Загрузка ...
|
|
| 4 | 78.40.254 | Чехол |
Загрузка ...
|
|
| 5 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 6 | Болт М8-6gх25.88.35.016 ГОСТ 7796-70 | Болт М8-6gх25.88.35.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 7 | 88.40.071 | Тяга |
Загрузка ...
|
|
| 8 | 88.40.073 | Тяга |
Загрузка ...
|
|
| 9 | 78.40.044-2 | Тяга |
Загрузка ...
|
|
| 10 | 78.40.045-2 | Тяга |
Загрузка ...
|
|
| 11 | Гайка М12х1,25.8.016 ГОСТ 5916-70 | Гайка М12х1,25.8.016 ГОСТ 5916-70 |
Загрузка ...
|
|
| 12 | А40-17 | Вилка |
Загрузка ...
|
|
| 13 | Ось 22-12С5х45 ГОСТ 9650-71 | Ось 22-12С5х45 ГОСТ 9650-71 |
Загрузка ...
|
|
| 14 | 85.40.247 | Шпонка |
Загрузка ...
|
|
| 15 | 78.40.234-1 | Рычаг педали |
Загрузка ...
|
|
| 16 | Шайба 1265Г05 ГОСТ 6402-70 | Шайба 1265Г05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 17 | Болт М12.6gх35.58.016 ГОСТ 7796-70 | Болт М12.6gх35.58.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 18 | 88.40.065 | Тяга левая |
Загрузка ...
|
|
| 19 | Болт М10.6gх20.58.016 ГОСТ 7796-70 | Болт М10.6gх20.58.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 20 | 54.40.448А | Пружина оттяжная |
Загрузка ...
|
|
| 21 | Шайба 1065Г05 ГОСТ 6402-70 | Шайба 1065Г05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 22 | Гайка М10.6 ГОСТ 5915-70 | Гайка М10.6 ГОСТ 5915-70 |
Загрузка ...
|
|
| 23 | 88.40.321 | Хомут |
Загрузка ...
|
|
| 24 | 88.40.068 | Тяга |
Загрузка ...
|
|
| 25 | 88.40.067 | Тяга левая |
Загрузка ...
|
|
| 26 | 88.40.064 | Тяга |
Загрузка ...
|
|
| 27 | 88.40.069 | Тяга |
Загрузка ...
|
|
| 28 | Шайба 12.01.2005 ГОСТ 11371-68 | Шайба 12.01.2005 ГОСТ 11371-68 |
Загрузка ...
|
|
| 29 | Болт М12.6gх 25.58.016 ГОСТ 7796-70 | Болт М12.6gх 25.58.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 30 | 78.40.057 | Труба педали |
Загрузка ...
|
|
| 31 | 54.40.436 | Втулка |
Загрузка ...
|
|
| 32 | Гайка М16х1,5 лев. 8.016 ГОСТ 5916-70 | Гайка М16х1,5 лев. 8.016 ГОСТ 5916-70 |
Загрузка ...
|
|
| 33 | К77.40.354 | Муфта регулировочная большая |
Загрузка ...
|
|
| 34 | Гайка М16х1.5.8.016 ГОСТ 5916-70 | Гайка М16х1.5.8.016 ГОСТ 5916-70 |
Загрузка ...
|
|
| 35 | 88.40.066 | Тяга |
Загрузка ...
|
|
| 36 | Шайба 10.01 ГОСТ 11371-68 | Шайба 10.01 ГОСТ 11371-68 |
Загрузка ...
|
|
| 38 | 78.40.256 | Обойма левая |
Загрузка ...
|
|
| 39 | 88.40.324 | Вкладыш |
Загрузка ...
|
|
| 40 | Гайка М12х1.25 лев. 8.016 ГОСТ 5916-70 | Гайка М12х1.25 лев. 8.016 ГОСТ 5916-70 |
Загрузка ...
|
|
| 41 | 88.40.072 | Тяга правая |
Загрузка ...
|
|
| 42 | 78.40.257 | Обойма правая |
Загрузка ...
|
|
| 43 | 88.40.070 | Тяга правая |
Загрузка ...
|
|
| 44 | 78.40.032-2 | Педаль |
Загрузка ...
|
|
| 45 | 78.40.046 | Подушка |
Загрузка ...
|
|
| 46 | 88.40.031 | Кожух |
Загрузка ...
|
|
| 47 | Гайка М8.6 ГОСТ 5915-70 | Гайка М8.6 ГОСТ 5915-70 |
Загрузка ...
|
|
| 48 | Болт М8-6gх12.58.016 ГОСТ 7796-70 | Болт М8-6gх12.58.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 49 | Шайба 5 65Г 05 ГОСТ 6402-70 | Шайба 5 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 50 | 88.40.327 | Крышка кожуха |
Загрузка ...
|
|
| 51 | Болт М12.6gх40.58.016 ГОСТ 7796-70 | Болт М12.6gх40.58.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 52 | 88.40.316 | Сектор педали |
Загрузка ...
|
|
| 53 | 85.40.254 | Ушко сектора педали |
Загрузка ...
|
|
| 54 | Гайка М12.6 ГОСТ 5915-70 | Гайка М12.6 ГОСТ 5915-70 |
Загрузка ...
|
|
| 55 | 88.40.214 | Упор рычага левого |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
