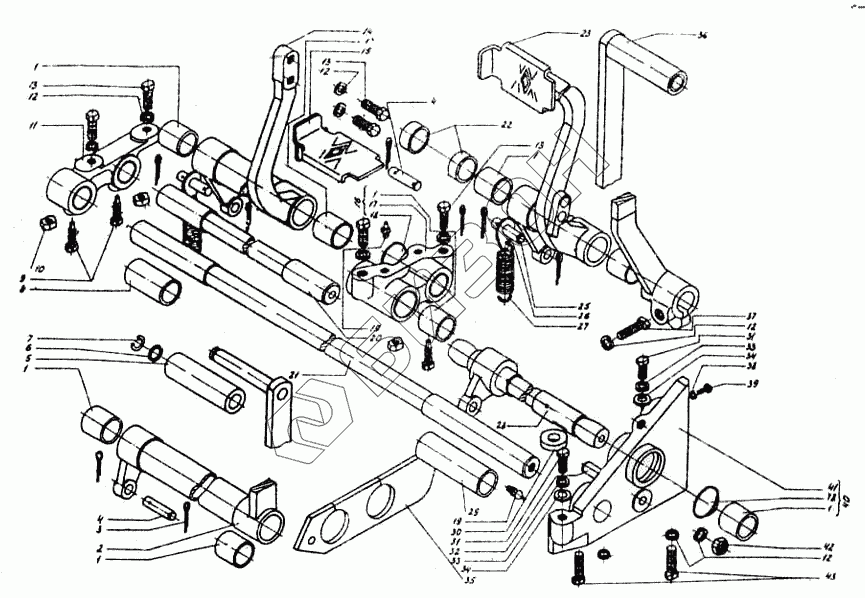

Графический каталог запасных частей к технике: ВгТЗ ДТ-75МВ. Управление трактором. Тяги, рычаги.
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 54.40.436 | Втулка |
Загрузка ...
|
|
| 2 | 78.40.029 | Рычаг левый |
Загрузка ...
|
|
| 4 | А40-18-01 | Палец |
Загрузка ...
|
|
| 5 | А-40-34 | Рукоятка |
Загрузка ...
|
|
| 6 | А40-28 | Шайба рукоятки |
Загрузка ...
|
|
| 7 | А13.01.004 | Кольцо стопорное |
Загрузка ...
|
|
| 8 | 78.40.251 | Втулка |
Загрузка ...
|
|
| 9 | Болт М10.6gх30.58.016 ГОСТ 7796-70 | Болт М10.6gх30.58.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 10 | Гайка М10.6.016 ГОСТ 5915-70 | Гайка М10.6.016 ГОСТ 5915-70 |
Загрузка ...
|
|
| 11 | 78.40.209 | Кронштейн валиков |
Загрузка ...
|
|
| 12 | Шайба 1265Г05 ГОСТ 6402-70 | Шайба 1265Г05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 13 | Болт М12.6gх25.58.016 ГОСТ 7796-70 | Болт М12.6gх25.58.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 14 | 78.40.031 | Педаль левая |
Загрузка ...
|
|
| 15 | 78.40.046 | Подушка |
Загрузка ...
|
|
| 16 | 78.40.026 | Кронштейн |
Загрузка ...
|
|
| 17 | 78.40.208 | Кронштейн малый |
Загрузка ...
|
|
| 18 | Заглушка 38-08кп ГОСТ 3111-67 | Заглушка 38-08кп ГОСТ 3111-67 |
Загрузка ...
|
|
| 19 | Масленка 1.3 Ц 6 хр ГОСТ 19853-74 | Масленка 1.3 Ц 6 хр ГОСТ 19853-74 |
Загрузка ...
|
|
| 20 | 78.40.238 | Вал левой педали |
Загрузка ...
|
|
| 21 | 78.40.239 | Вал длинный |
Загрузка ...
|
|
| 22 | 85.40.248 | Втулка |
Загрузка ...
|
|
| 23 | 78.40.030 | Педаль правая |
Загрузка ...
|
|
| 24 | 78.40.236 | Сектор |
Загрузка ...
|
|
| 25 | 85.40.257 | Палец |
Загрузка ...
|
|
| 26 | 85.40.256 | Ушко |
Загрузка ...
|
|
| 27 | 77.40.119А | Пружина |
Загрузка ...
|
|
| 28 | 78.40.0119 | Валик короткий |
Загрузка ...
|
|
| 29 | 78.40.250 | Втулка |
Загрузка ...
|
|
| 30 | 85.40.247 | Шпонка |
Загрузка ...
|
|
| 31 | Болт М10.6gх20.58.016 ГОСТ 7796-70 | Болт М10.6gх20.58.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 32 | 78.40.314 | Упор |
Загрузка ...
|
|
| 33 | Шплинт 4х22 ГОСТ 397-66 | Шплинт 4х22 ГОСТ 397-66 |
Загрузка ...
|
|
| 33 | Шайба 1065Г05 ГОСТ 6402-70 | Шайба 1065Г05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 34 | Шайба 10.01 ГОСТ 11371-68 | Шайба 10.01 ГОСТ 11371-68 |
Загрузка ...
|
|
| 35 | 88.40.211 | Уплотнитель |
Загрузка ...
|
|
| 36 | 78.40.028 | Рычаг правый |
Загрузка ...
|
|
| 37 | Болт М12.6gх35.58.016 ГОСТ 7796-70 | Болт М12.6gх35.58.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 38 | Шайба 6 65Г 05 ГОСТ 6402-70 | Шайба 6 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 39 | Винт М6х14.58.016 ГОСТ 17473-72 | Винт М6х14.58.016 ГОСТ 17473-72 |
Загрузка ...
|
|
| 40 | Б78.40.014-2 | Кронштейн |
Загрузка ...
|
|
| 41 | Б78.40.104-2 | Кронштейн |
Загрузка ...
|
|
| 42 | Гайка М12х1,25.8.016 ГОСТ 5916-70 | Гайка М12х1,25.8.016 ГОСТ 5916-70 |
Загрузка ...
|
|
| 43 | Болт М12.6gх30.58.016 ГОСТ 7796-70 | Болт М12.6gх30.58.016 ГОСТ 7796-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
