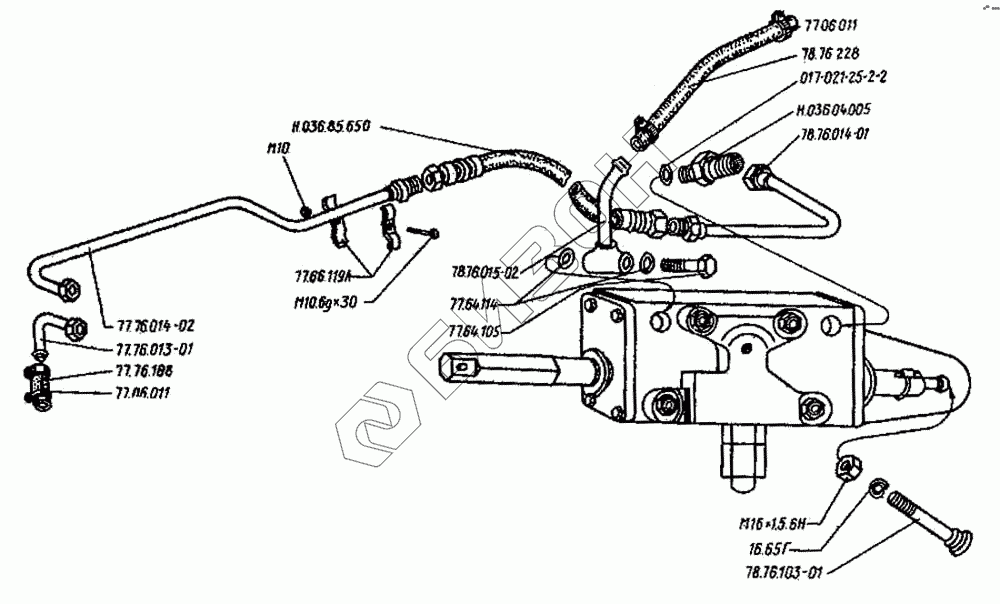

Графический каталог запасных частей к технике: ВгТЗ ДТ-75Н. Гидроусилитель управления

Тип техники

Марка

Модель

Схема

78.76.103-01

Н.036.04.005

78.76.228

77.76.108

77.64.114

16.65Г

77.06.011

Н.036.85.650

77.66.119А

77.64.105

78.76.015-02

77.76.014-02

77.76.013-01

78.76.014-01

017-021-25-2-2

М10

М16х1,5.6Н

М10.6gх30

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
78.76.103-01	78.76.103-01	Ось	Загрузка ...
Н.036.04.005	Н.036.04.005	Штуцер проходной	Загрузка ...
78.76.228	78.76.228	Шланг	Загрузка ...
77.76.108	77.76.108	Шланг	Загрузка ...
77.64.114	77.64.114	Шайба малая	Загрузка ...
16.65Г	16.65Г	Шайба ГОСТ 6402-70	Загрузка ...
77.06.011	77.06.011	Хомутик стяжной	Загрузка ...
78.76.001	78.76.001	Установка гидроусилителя	Загрузка ...
Н.036.85.650	Н.036.85.650	Рукав высокого давления 11-16 армированный	Загрузка ...
77.66.119А	77.66.119А	Планка прижимная	Загрузка ...
77.64.105	77.64.105	Болт	Загрузка ...
78.76.015-02	78.76.015-02	Маслопровод сливной	Загрузка ...
77.76.014-02	77.76.014-02	Маслопровод нагнетательный	Загрузка ...
77.76.013-01	77.76.013-01	Маслопровод заборный	Загрузка ...
78.76.014-01	78.76.014-01	Маслопровод	Загрузка ...
017-021-25-2-2	017-021-25-2-2	Кольцо уплотнительное	Загрузка ...
78.76.011	78.76.011	Гидроусилитель с панелью	Загрузка ...
М10	М10	Гайка ГОСТ 5915-70	Загрузка ...
М16х1,5.6Н	М16х1,5.6Н	Гайка	Загрузка ...
М10.6gх30	М10.6gх30	Болт	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
