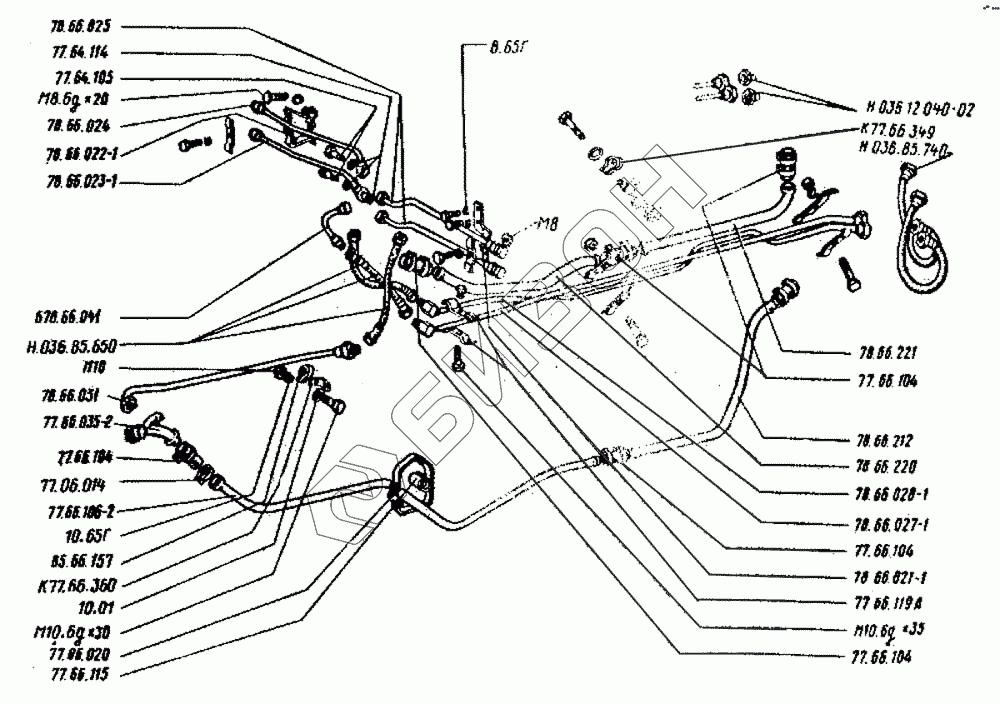

Графический каталог запасных частей к технике: ВгТЗ ДТ-75Н. Маслопроводы гидросистемы

Тип техники

Марка

Модель

Схема

78.66.221

78.66.024

78.66.025

Б78.66.041

78.66.027-1

77.66.106-2

78.66.212

78.66.031

78.66.028-1

78.66.223

78.66.023-1

77.66.035-2

77.06.014

77.06.020

8.65Г

10.65Г

10.01

77.64.114

77.66.104

78.66.022-1

77.64.105

М8.6gх20

М10.6gх30

М10.6gх35

М8

М10

Н.036.12.040-02

78.66.021-1

77.66.115

К77.66.360

77.66.119А

Н.036.85.650

Н.036.85.740

85.66.157

К77.66.349

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
78.66.221	78.66.221	Труба сливная средняя	Загрузка ...
78.66.024	78.66.024	Труба	Загрузка ...
78.66.025	78.66.025	Труба	Загрузка ...
Б78.66.041	Б78.66.041	Труба	Загрузка ...
78.66.027-1	78.66.027-1	Труба верхняя	Загрузка ...
77.66.106-2	77.66.106-2	Труба заборная	Загрузка ...
78.66.212	78.66.212	Труба заборная задняя	Загрузка ...
78.66.031	78.66.031	Труба нагнетательная	Загрузка ...
78.66.028-1	78.66.028-1	Труба нижняя	Загрузка ...
78.66.223	78.66.223	Труба сливная	Загрузка ...
78.66.023-1	78.66.023-1	Труба	Загрузка ...
77.66.035-2	77.66.035-2	Трубопровод	Загрузка ...
77.06.014	77.06.014	Хомутик стяжной	Загрузка ...
77.06.020	77.06.020	Хомут стяжной	Загрузка ...
8.65Г	8.65Г	Шайба ГОСТ 6402-70	Загрузка ...
10.65Г	10.65Г	Шайба ГОСТ 6402-70	Загрузка ...
10.01	10.01	Шайба ГОСТ 11371-78	Загрузка ...
77.64.114	77.64.114	Шайба малая	Загрузка ...
77.66.104	77.66.104	Шланг соединительный	Загрузка ...
78.66.022-1	78.66.022-1	Кронштейн	Загрузка ...
77.64.105	77.64.105	Болт	Загрузка ...
М8.6gх20	М8.6gх20	Болт	Загрузка ...
М10.6gх30	М10.6gх30	Болт	Загрузка ...
М10.6gх35	М10.6gх35	Болт	Загрузка ...
М8	М8	Гайка	Загрузка ...
М10	М10	Гайка ГОСТ 5915-70	Загрузка ...
Н.036.12.040-02	Н.036.12.040-02	Заглушка	Загрузка ...
78.66.021-1	78.66.021-1	Кронштейн	Загрузка ...
77.66.115	77.66.115	Амортизатор	Загрузка ...
К77.66.360	К77.66.360	Кронштейн	Загрузка ...
78.66.002	78.66.002	Маслопроводы гидросистемы	Загрузка ...
78.66.003	78.66.003	Маслопроводы гидросистемы	Загрузка ...
77.66.119А	77.66.119А	Планка прижимная	Загрузка ...
Н.036.85.650	Н.036.85.650	Рукав высокого давления 11-16 армированный	Загрузка ...
Н.036.85.740	Н.036.85.740	Рукав высокого давления 11-16 армированный	Загрузка ...
85.66.157	85.66.157	Скоба	Загрузка ...
К77.66.349	К77.66.349	Скоба	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
