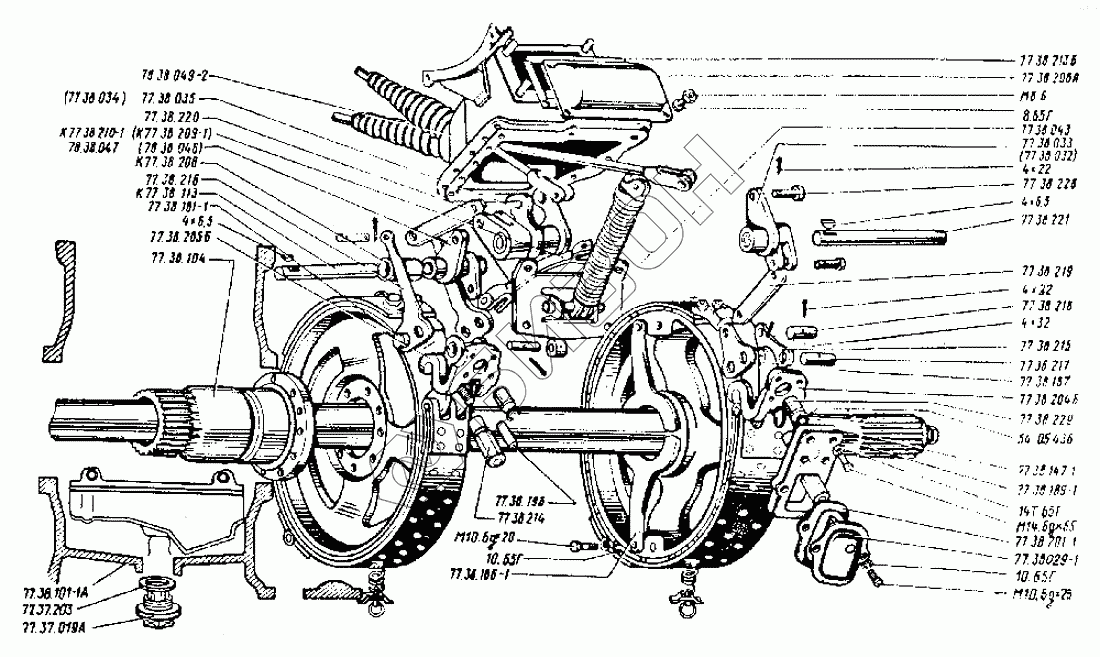

Графический каталог запасных частей к технике: ВгТЗ ДТ-75Н. Мост задний

Тип техники

Марка

Модель

Схема

К77.38.210-1

77.37.019А

77.38.147-1

77.38.201-1

77.37.203

77.38.213Б

77.38.216

77.38.215

77.38.032

77.38.034

К77.38.209-1

77.38.033

77.38.035

77.38.186-1

78.38.046

78.38.047

77.38.219

77.38.220

8.65Г

10.65Г

14Т.65Г

77.38.104

4х22

4х32

4х6.5

77.38.196

М10.6gх25

М14.6gх55

77.38.187

К77.38.208

77.38.214

М8.6

54.05.436

78.38.049-2

77.38.101-1А

77.38.204Б

77.38.205Б

77.38.043

М10.6gх20

77.38.206А

77.38.029-1

77.38.189-1

77.38.221

К77.38.113

77.38.217

77.38.218

77.38.228

77.58.229

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
К77.38.210-1	К77.38.210-1	Рычаг правый	Загрузка ...
77.37.019А	77.37.019А	Пробка сливная с магнитом в сборе	Загрузка ...
77.38.147-1	77.38.147-1	Прокладка накладки	Загрузка ...
77.38.201-1	77.38.201-1	Прокладка крышки регулировочного люка	Загрузка ...
77.37.203	77.37.203	Прокладка пробки	Загрузка ...
77.38.213Б	77.38.213Б	Прокладка	Загрузка ...
77.38.216	77.38.216	Рычаг двуплечий длинный	Загрузка ...
77.38.215	77.38.215	Рычаг двуплечий короткий	Загрузка ...
77.38.032	77.38.032	Рычаг остановочного тормоза левый	Загрузка ...
77.38.034	77.38.034	Рычаг планетарного тормоза левый	Загрузка ...
К77.38.209-1	К77.38.209-1	Рычаг левый	Загрузка ...
77.38.033	77.38.033	Рычаг остановочного тормоза правый	Загрузка ...
77.38.035	77.38.035	Рычаг планетарного тормоза правый	Загрузка ...
77.38.186-1	77.38.186-1	Пластина запорная	Загрузка ...
78.38.046	78.38.046	Рычаг тормоза левый	Загрузка ...
78.38.047	78.38.047	Рычаг тормоза правый	Загрузка ...
77.38.219	77.38.219	Серьга остановочного тормоза	Загрузка ...
77.38.220	77.38.220	Серьга планетарного тормоза	Загрузка ...
8.65Г	8.65Г	Шайба ГОСТ 6402-70	Загрузка ...
10.65Г	10.65Г	Шайба ГОСТ 6402-70	Загрузка ...
14Т.65Г	14Т.65Г	Шайба ГОСТ 6402-70	Загрузка ...
77.38.104	77.38.104	Шестерня солнечная	Загрузка ...
4х22	4х22	Шплинт	Загрузка ...
4х32	4х32	Шплинт	Загрузка ...
4х6.5	4х6.5	Шпонка сегментная	Загрузка ...
77.38.196	77.38.196	Штифт кронштейна тормоза	Загрузка ...
77.38.044	77.38.044	Кронштейн с пружиной планетарного тормоза в сборе (правый)	Загрузка ...
М10.6gх25	М10.6gх25	Болт	Загрузка ...
М14.6gх55	М14.6gх55	Болт	Загрузка ...
77.38.187	77.38.187	Втулка распорная	Загрузка ...
К77.38.208	К77.38.208	Втулка распорная	Загрузка ...
77.38.214	77.38.214	Гайка натяжная тормоза	Загрузка ...
М8.6	М8.6	Гайка ГОСТ 5915-70	Загрузка ...
54.05.436	54.05.436	Кольцо пружинное	Загрузка ...
78.38.049-2	78.38.049-2	Коробка управления правая	Загрузка ...
77.38.101-1А	77.38.101-1А	Корпус трансмиссии	Загрузка ...
77.38.204Б	77.38.204Б	Кронштейн	Загрузка ...
77.38.205Б	77.38.205Б	Кронштейн	Загрузка ...
77.38.043	77.38.043	Кронштейн с пружиной планетарного тормоза в сборе (левый)	Загрузка ...
М10.6gх20	М10.6gх20	Болт	Загрузка ...
85.38.111	85.38.111	Крышка	Загрузка ...
77.38.206А	77.38.206А	Крышка наклонного люка	Загрузка ...
77.38.029-1	77.38.029-1	Крышка люка регулировки тормоза в сборе	Загрузка ...
78.38.001	78.38.001	Мост задний	Загрузка ...
77.38.189-1	77.38.189-1	Накладка	Загрузка ...
77.38.221	77.38.221	Ось	Загрузка ...
К77.38.113	К77.38.113	Ось малая	Загрузка ...
77.38.181-1	77.38.181-1	Палец тормозной ленты	Загрузка ...
77.38.217	77.38.217	Палец кронштейна тормоза	Загрузка ...
77.38.218	77.38.218	Палец двуплечих рычагов	Загрузка ...
77.38.228	77.38.228	Палец	Загрузка ...
77.58.229	77.58.229	Палец	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
