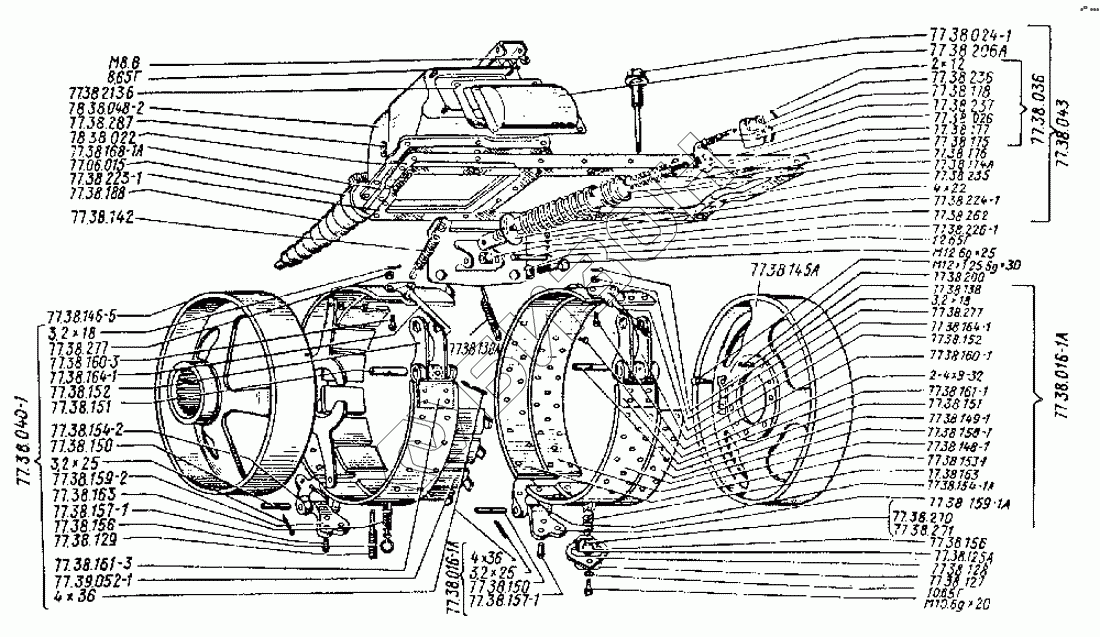

Графический каталог запасных частей к технике: ВгТЗ ДТ-75Н. Мост задний. Лента в сборе

Тип техники

Марка

Модель

Схема

77.38.175

77.38.235

77.38.026

77.38.177

77.38.271

77.38.152

77.38.036

77.38.138

77.58.163

77.38.237

77.38.176

77.38.174А

77.38.142

77.38.130А

77.38.161-3

77.38.236

77.38.161-1

77.38.223-1

77.38.213Б

3.2х18

77.38.163

77.38.154-2

77.38.168-1А

77.38.178

77.38.287

77.38.200

4х36

4х22

3.2х25

2х12

77.38.145А

77.38.146-5

12.65Г

10.65Г

8.65Г

77.38.270

77.38.188

77.06.015(ХСВ-52)

М8.6

78.38.022

77.38.206А

77.38.043

77.38.224-1

78.38.048-2

77.38.156

77.38.052-1

2-4х9-32

77.38.157-1

77.38.127

77.38.277

77.38.262

77.38.164-1

77.38.129

М12х1,25.6gх30

М12.6gх25

М10.6gх20

77.38.160-3

77.38.226-1

77.38.128

77.38.024-1

77.38.159-2

77.38.159-1А

77.38.154-1А

77.38.151

77.38.150

77.38.160-1

77.38.125А

77.38.149-1

77.38.148-1

77.38.040-1

77.38.016-1А

77.38.158-1

77.38.153-1

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
77.38.175	77.38.175	Пружина внутренняя	Загрузка ...
77.38.235	77.38.235	Тарелка нижняя	Загрузка ...
77.38.026	77.38.026	Тарелка верхняя со втулкой в сборе	Загрузка ...
77.38.177	77.38.177	Стяжка	Загрузка ...
77.38.155	77.38.155	Скоба	Загрузка ...
77.38.271	77.38.271	Серьга	Загрузка ...
77.38.152	77.38.152	Серьга	Загрузка ...
77.38.036	77.38.036	Пружины планетарного тормоза в сборе	Загрузка ...
77.38.138	77.38.138	Пластина замковая	Загрузка ...
77.58.163	77.58.163	Пружина 2С.132.0031	Загрузка ...
77.38.237	77.38.237	Пружина	Загрузка ...
77.38.176	77.38.176	Труба	Загрузка ...
77.38.174А	77.38.174А	Пружина внешняя	Загрузка ...
77.38.142	77.38.142	Пружина	Загрузка ...
77.38.130А	77.38.130А	Пружина верхняя	Загрузка ...
77.38.161-3	77.38.161-3	Проушина	Загрузка ...
77.38.236	77.38.236	Проушина	Загрузка ...
77.38.161-1	77.38.161-1	Проушина	Загрузка ...
77.38.223-1	77.38.223-1	Прокладка крышки заднего моста	Загрузка ...
77.38.213Б	77.38.213Б	Прокладка	Загрузка ...
77.38.168-11	77.38.168-11	Прокладка	Загрузка ...
3.2х18	3.2х18	Шплинт	Загрузка ...
77.38.163	77.38.163	Пружина 2С.132.0031	Загрузка ...
77.38.154-2	77.38.154-2	Петля верхней ветви	Загрузка ...
77.38.168-1А	77.38.168-1А	Прокладка	Загрузка ...
77.38.178	77.38.178	Шток регулировки	Загрузка ...
77.38.287	77.38.287	Штифт	Загрузка ...
77.38.200	77.38.200	Штифт	Загрузка ...
4х36	4х36	Шплинт	Загрузка ...
4х22	4х22	Шплинт	Загрузка ...
3.2х25	3.2х25	Шплинт	Загрузка ...
77.38.147-1	77.38.147-1	Прокладка накладки	Загрузка ...
2х12	2х12	Шплинт	Загрузка ...
77.38.145А	77.38.145А	Шкив планетарного тормоза	Загрузка ...
77.38.146-5	77.38.146-5	Шкив остановочного тормоза	Загрузка ...
12.65Г	12.65Г	Шайба ГОСТ 6402-70	Загрузка ...
10.65Г	10.65Г	Шайба ГОСТ 6402-70	Загрузка ...
8.65Г	8.65Г	Шайба ГОСТ 6402-70	Загрузка ...
77.38.270	77.38.270	Шайба	Загрузка ...
77.38.188	77.38.188	Чехол	Загрузка ...
77.06.015(ХСВ-52)	77.06.015(ХСВ-52)	Хомут стяжной	Загрузка ...
М8.6	М8.6	Гайка ГОСТ 5915-70	Загрузка ...
78.38.022	78.38.022	Крышка заднего моста	Загрузка ...
77.38.206А	77.38.206А	Крышка наклонного люка	Загрузка ...
77.38.044	77.38.044	Кронштейн с пружиной планетарного тормоза в сборе (правый)	Загрузка ...
77.38.043	77.38.043	Кронштейн с пружиной планетарного тормоза в сборе (левый)	Загрузка ...
77.38.224-1	77.38.224-1	Кронштейн пружины планетарного тормоза	Загрузка ...
78.38.048-2	78.38.048-2	Коробка управления левая	Загрузка ...
77.38.156	77.38.156	Кольцо	Загрузка ...
77.38.052-1	77.38.052-1	Колодка тормозная	Загрузка ...
2-4х9-32	2-4х9-32	Заклепка	Загрузка ...
77.38.157-1	77.38.157-1	Заклепка	Загрузка ...
77.38.127	77.38.127	Крышка нижняя	Загрузка ...
77.38.277	77.38.277	Гайка	Загрузка ...
77.38.262	77.38.262	Втулка распорная	Загрузка ...
77.38.164-1	77.38.164-1	Винт регулировочный	Загрузка ...
77.38.129	77.38.129	Винт регулировочный	Загрузка ...
М12х1,25.6gх30	М12х1,25.6gх30	Болт	Загрузка ...
М12.6gх25	М12.6gх25	Болт	Загрузка ...
М10.6gх25	М10.6gх25	Болт	Загрузка ...
М10.6gх20	М10.6gх20	Болт	Загрузка ...
77.38.160-3	77.38.160-3	Болт	Загрузка ...
77.38.226-1	77.38.226-1	Ось кронштейна пружины	Загрузка ...
77.38.128	77.38.128	Прокладка	Загрузка ...
77.38.024-1	77.38.024-1	Пробка заливной горловины в сборе	Загрузка ...
77.38.186-1	77.38.186-1	Пластина запорная	Загрузка ...
77.38.250-1	77.38.250-1	Планка упорная	Загрузка ...
77.38.159-2	77.38.159-2	Петля нижней ветви	Загрузка ...
77.38.159-1А	77.38.159-1А	Петля нижней ветви	Загрузка ...
77.38.154-1А	77.38.154-1А	Петля верхней ветви	Загрузка ...
77.38.151	77.38.151	Палец проушины	Загрузка ...
77.38.150	77.38.150	Палец тормозной ленты	Загрузка ...
77.38.160-1	77.38.160-1	Болт	Загрузка ...
77.38.125А	77.38.125А	Опора пальца	Загрузка ...
77.38.149-1	77.38.149-1	Накладка тормозной ленты нижняя	Загрузка ...
77.38.148-1	77.38.148-1	Накладка тормозной ленты верхняя	Загрузка ...
77.38.040-1	77.38.040-1	Лента с пружинами	Загрузка ...
77.38.016-1А	77.38.016-1А	Лента планетарного тормоза в сборе	Загрузка ...
77.38.018-1	77.38.018-1	Нижняя ветвь ленты в сборе	Загрузка ...
77.38.158-1	77.38.158-1	Лента тормозная нижняя ветвь	Загрузка ...
77.38.017-1	77.38.017-1	Верхняя ветвь ленты в сборе	Загрузка ...
77.38.153-1	77.38.153-1	Лента тормозная верхняя ветвь	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
