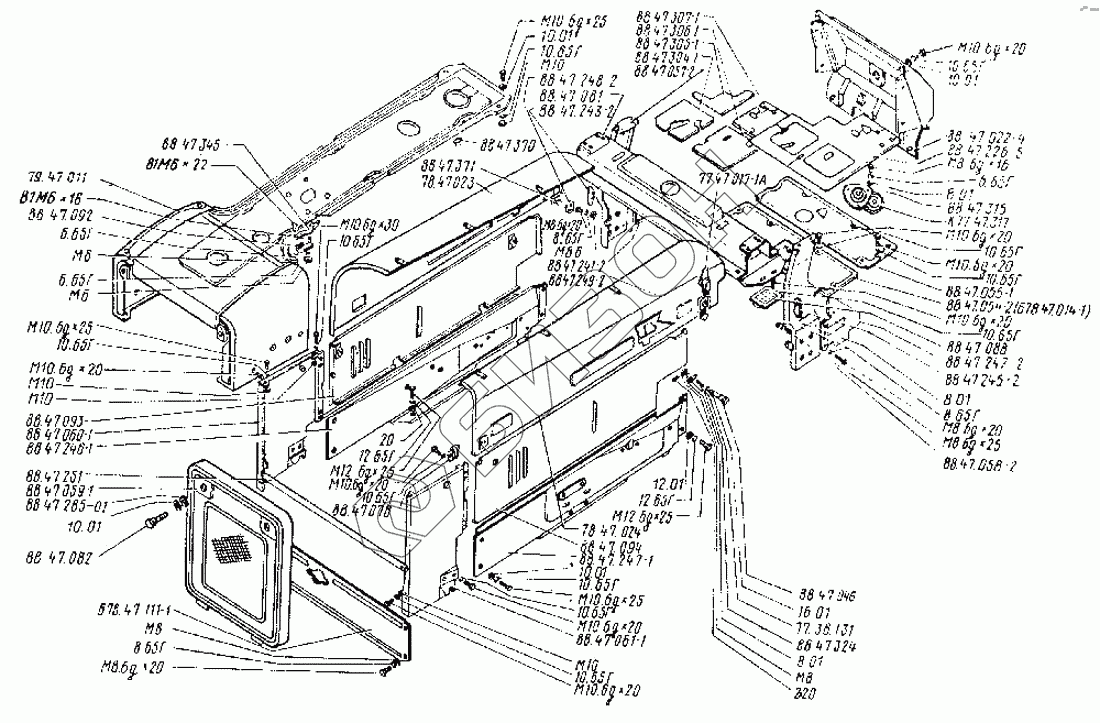

Графический каталог запасных частей к технике: ВгТЗ ДТ-75Н. Обшивка
Б78.47.014-1
88.47.345
К77.47.317
88.47.251
88.47.057-2
88.47.058-2
88.47.046
88.47.059-1
88.47.054-2
88.47.285-01
88.47.055-1
88.47.307-1
88.47.306-1
88.47.305-1
88.47.304-1
88.47.092
88.47.243-2
88.47.245-2
10.65Г
10.65Г
10.65Г
10.65Г
10.65Г
10.65Г
10.65Г
10.65Г
10.65Г
10.65Г
10.65Г
77.36.131
М12.6gХ25
М12.6gХ25
88.47.241-2
88.47.242-2
79.47.011
12.65Г
12.65Г
88.47.081
8.65Г
8.65Г
8.65Г
6.65Г
6.65Г
6.65Г
16.01
12.01
10.01
10.01
10.01
10.01
8.01
8.01
8.01
М10.6gх20
М10.6gх20
М10.6gх20
М10.6gх20
М10.6gх20
М10.6gх20
М10.6gх20
М10.6gх20
В1М6х16
88.47.082
88.47.371
88.47.370
М10.6gх30
М10.6gх25
М10.6gх25
М10.6gх25
В1М6х22
М8.6gх25
М8.6gх20
М8.6gх20
М8.6gх20
М8.6gх16
88.47.093
88.47.060-1
88.47.094
88.47.061-1
78.47.023
88.47.315
88.47.246-1
88.47.248-2
88.47.249-2
Б78.47-111-1
88.47.022-4
88.47.088
88.47.078
78.47.024
88.47.226-5
77.47.017-1А
88.47.324
М10
М10
М10
М10
М8
М8
М8
М6
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Б78.47.014-1 | Б78.47.014-1 | Пол передний |
Загрузка ...
|
|
| 88.47.345 | 88.47.345 | Фиксатор |
Загрузка ...
|
|
| К77.47.317 | К77.47.317 | Уплотнение |
Загрузка ...
|
|
| 88.47.251 | 88.47.251 | Стяжка нижняя |
Загрузка ...
|
|
| 88.47.057-2 | 88.47.057-2 | Стойка правая |
Загрузка ...
|
|
| 88.47.058-2 | 88.47.058-2 | Стойка левая |
Загрузка ...
|
|
| 88.47.046 | 88.47.046 | Ручка |
Загрузка ...
|
|
| 88.47.059-1 | 88.47.059-1 | Решетка |
Загрузка ...
|
|
| 77.47.131 | 77.47.131 | Пружина |
Загрузка ...
|
|
| 88.47.054-2 | 88.47.054-2 | Пол передний |
Загрузка ...
|
|
| 88.47.285-01 | 88.47.285-01 | Шайба |
Загрузка ...
|
|
| 88.47.055-1 | 88.47.055-1 | Пол задний |
Загрузка ...
|
|
| 88.47.307-1 | 88.47.307-1 | Подкладка |
Загрузка ...
|
|
| 88.47.306-1 | 88.47.306-1 | Подкладка |
Загрузка ...
|
|
| 88.47.305-1 | 88.47.305-1 | Подкладка |
Загрузка ...
|
|
| 88.47.304-1 | 88.47.304-1 | Подкладка |
Загрузка ...
|
|
| 88.47.092 | 88.47.092 | Петля |
Загрузка ...
|
|
| 88.47.243-2 | 88.47.243-2 | Опора правая |
Загрузка ...
|
|
| 88.47.245-2 | 88.47.245-2 | Опора левая |
Загрузка ...
|
|
| 10.65Г | 10.65Г | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 77.36.131 | 77.36.131 | Пружина внутренняя |
Загрузка ...
|
|
| М12.6gХ25 | М12.6gХ25 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 88.47.241-2 | 88.47.241-2 | Щиток правый |
Загрузка ...
|
|
| 88.47.242-2 | 88.47.242-2 | Щиток левый |
Загрузка ...
|
|
| 79.47.011 | 79.47.011 | Щит |
Загрузка ...
|
|
| 22х3.01 | 22х3.01 | Шайба |
Загрузка ...
|
|
| 16.65Г | 16.65Г | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 12.65Г | 12.65Г | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 88.47.081 | 88.47.081 | Опора |
Загрузка ...
|
|
| 8.65Г | 8.65Г | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 6.65Г | 6.65Г | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 5.65Г | 5.65Г | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 20.01 | 20.01 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 16.01 | 16.01 | Шайба ГОСТ 11371-68 |
Загрузка ...
|
|
| 12.01 | 12.01 | Шайба ГОСТ 11371-68 |
Загрузка ...
|
|
| 10.01 | 10.01 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 8.01 | 8.01 | Шайба |
Загрузка ...
|
|
| М10.6gх20 | М10.6gх20 | Болт |
Загрузка ...
|
|
| В1М6х16 | В1М6х16 | Винт |
Загрузка ...
|
|
| М5.6gх8 | М5.6gх8 | Винт |
Загрузка ...
|
|
| 88.47.082 | 88.47.082 | Винт |
Загрузка ...
|
|
| 88.47.371 | 88.47.371 | Буфер |
Загрузка ...
|
|
| 88.47.370 | 88.47.370 | Буфер |
Загрузка ...
|
|
| М20х1,5х45 | М20х1,5х45 | Болт |
Загрузка ...
|
|
| М10.6gх30 | М10.6gх30 | Болт |
Загрузка ...
|
|
| М10.6gх25 | М10.6gх25 | Болт |
Загрузка ...
|
|
| В1М6х22 | В1М6х22 | Винт |
Загрузка ...
|
|
| М8.6gх25 | М8.6gх25 | Болт |
Загрузка ...
|
|
| М8.6gх20 | М8.6gх20 | Болт |
Загрузка ...
|
|
| М8.6gх16 | М8.6gх16 | Болт |
Загрузка ...
|
|
| 88.47.093 | 88.47.093 | Боковина правая |
Загрузка ...
|
|
| 88.47.060-1 | 88.47.060-1 | Боковина правая |
Загрузка ...
|
|
| 88.47.094 | 88.47.094 | Боковина левая |
Загрузка ...
|
|
| 88.47.061-1 | 88.47.061-1 | Боковина левая |
Загрузка ...
|
|
| 78.47.023 | 78.47.023 | Боковина верхняя правая |
Загрузка ...
|
|
| 88.47.315 | 88.47.315 | Колпак |
Загрузка ...
|
|
| 79.47.001 | 79.47.001 | Обшивка |
Загрузка ...
|
|
| 88.47.246-1 | 88.47.246-1 | Лист боковой передний правый |
Загрузка ...
|
|
| 88.47.248-2 | 88.47.248-2 | Крючок задний правый |
Загрузка ...
|
|
| 88.47.249-2 | 88.47.249-2 | Крючок задний левый |
Загрузка ...
|
|
| Б78.47-111-1 | Б78.47-111-1 | Крышка передняя |
Загрузка ...
|
|
| 88.47.022-4 | 88.47.022-4 | Крышка задняя |
Загрузка ...
|
|
| 88.47.088 | 88.47.088 | Крышка |
Загрузка ...
|
|
| 88.47.078 | 88.47.078 | Кронштейн усилителя |
Загрузка ...
|
|
| 78.47.024 | 78.47.024 | Боковина верхняя левая |
Загрузка ...
|
|
| 88.47.226-5 | 88.47.226-5 | Коврик |
Загрузка ...
|
|
| 77.47.017-1А | 77.47.017-1А | Защелка |
Загрузка ...
|
|
| 88.47.324 | 88.47.324 | Захват |
Загрузка ...
|
|
| М16х1,5.6Н | М16х1,5.6Н | Гайка |
Загрузка ...
|
|
| М12 | М12 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| М10 | М10 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| М8 | М8 | Гайка |
Загрузка ...
|
|
| М6 | М6 | Гайка |
Загрузка ...
|
