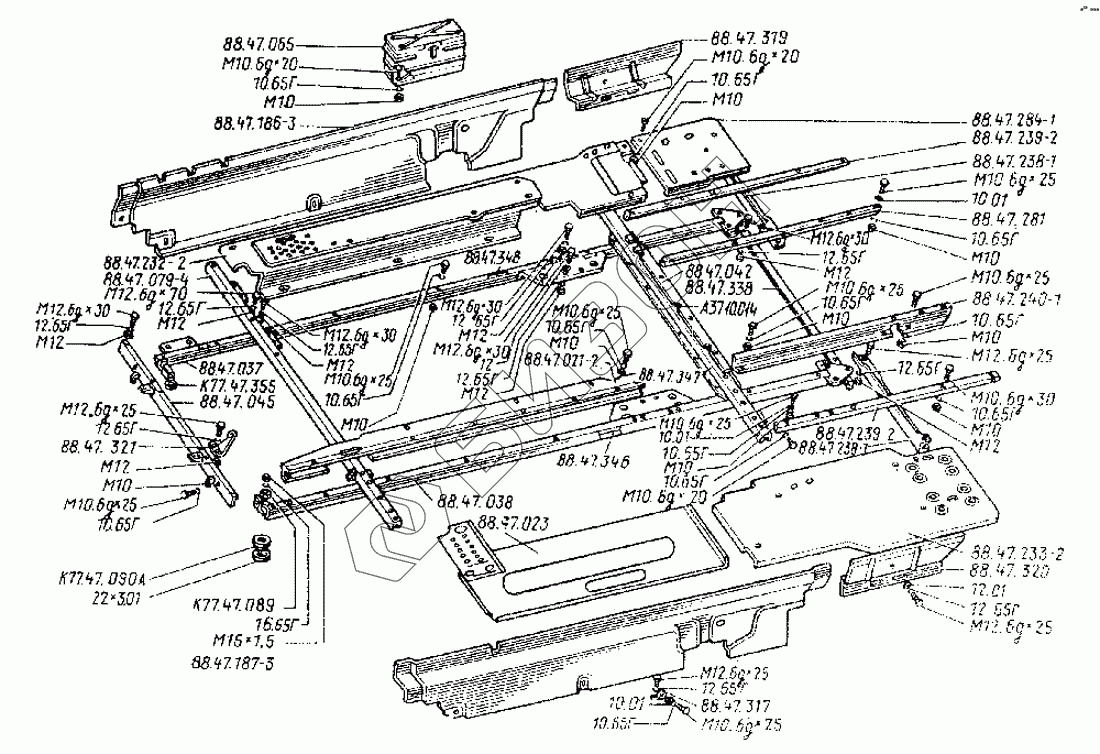

Графический каталог запасных частей к технике: ВгТЗ ДТ-75Н. Обшивка. Основание в сборе
88.47.348
88.47.284-1
К77.47.089
88.47.239-2
88.47.239-2
88.47.338
88.47.038
88.47.045
88.47.037
88.47.347
88.47.346
88.47.023
10.01
10.01
10.01
12.01
22х3.01
10.65Г
10.65Г
10.65Г
10.65Г
10.65Г
10.65Г
10.65Г
10.65Г
10.65Г
10.65Г
10.65Г
10.65Г
10.65Г
12.65Г
12.65Г
12.65Г
12.65Г
12.65Г
12.65Г
12.65Г
12.65Г
12.65Г
12.65Г
88.47.233-2
М10.6gХ30
16.65Г
К77.47.090А
М10.6gХ25
М10.6gХ25
М10.6gХ25
М10.6gХ25
М10.6gХ25
М10.6gХ25
М10.6gХ25
М10.6gХ25
88.47.240-1
88.47.079-4
М12.6gх25
М12.6gх25
М12.6gх25
М12.6gх25
М12.6gх30
М12.6gх30
М12.6gх30
М12.6gх30
М12.6gх30
М12.6gх70
М10
М10
М10
М10
М10
М10
М10
М10
М10
М10
М10
М12
М12
М12
М12
М12
М12
М12
М12
М16х1,5
88.47.320
88.47.319
88.47.238-1
88.47.238-1
88.47.042
88.47.317
88.47.321
88.47.281
88.47.232-2
88.47.186-3
88.47.187-3
К77.47.355
88.47.021-2
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 88.47.348 | 88.47.348 | Уплотнение правое |
Загрузка ...
|
|
| 88.47.284-1 | 88.47.284-1 | Подкрылок |
Загрузка ...
|
|
| К77.47.089 | К77.47.089 | Подушка верхняя |
Загрузка ...
|
|
| К77.47.090А | К77.47.090А | Подушка нижняя |
Загрузка ...
|
|
| 88.47.239-2 | 88.47.239-2 | Угольник |
Загрузка ...
|
|
| 88.47.338 | 88.47.338 | Угольник задний |
Загрузка ...
|
|
| 88.47.038 | 88.47.038 | Угольник левый |
Загрузка ...
|
|
| 88.47.045 | 88.47.045 | Угольник передний |
Загрузка ...
|
|
| 88.47.037 | 88.47.037 | Угольник правый |
Загрузка ...
|
|
| 88.47.347 | 88.47.347 | Уплотнение заднее |
Загрузка ...
|
|
| 88.47.346 | 88.47.346 | Уплотнение левое |
Загрузка ...
|
|
| 88.47.023 | 88.47.023 | Поддон |
Загрузка ...
|
|
| 10.01 | 10.01 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 12.01 | 12.01 | Шайба ГОСТ 11371-68 |
Загрузка ...
|
|
| 22х3.01 | 22х3.01 | Шайба |
Загрузка ...
|
|
| 10.65Г | 10.65Г | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 12.65Г | 12.65Г | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 88.47.233-2 | 88.47.233-2 | Крыло правое |
Загрузка ...
|
|
| М10.6gХ30 | М10.6gХ30 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 16.65Г | 16.65Г | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| К77.47.090А | К77.47.090А | Подушка нижняя |
Загрузка ...
|
|
| М10.6gХ25 | М10.6gХ25 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 88.47.240-1 | 88.47.240-1 | Кронштейн левый |
Загрузка ...
|
|
| 88.47.079-4 | 88.47.079-4 | Балка поперечная передняя |
Загрузка ...
|
|
| М12.6gх25 | М12.6gх25 | Болт |
Загрузка ...
|
|
| М12.6gх30 | М12.6gх30 | Болт |
Загрузка ...
|
|
| М12.6gх70 | М12.6gх70 | Болт |
Загрузка ...
|
|
| М10 | М10 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| М12 | М12 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| М16х1,5 | М16х1,5 | Гайка |
Загрузка ...
|
|
| 88.47.320 | 88.47.320 | Закрылок левый |
Загрузка ...
|
|
| 88.47.319 | 88.47.319 | Закрылок правый |
Загрузка ...
|
|
| 88.47.238-1 | 88.47.238-1 | Кронштейн левый |
Загрузка ...
|
|
| 88.47.042 | 88.47.042 | Балка поперечная задняя |
Загрузка ...
|
|
| 88.47.317 | 88.47.317 | Кронштейн нижних листов |
Загрузка ...
|
|
| 88.47.321 | 88.47.321 | Кронштейн основания управления |
Загрузка ...
|
|
| 88.47.281 | 88.47.281 | Кронштейн правый |
Загрузка ...
|
|
| 88.47.233-3 | 88.47.233-3 | Крыло левое |
Загрузка ...
|
|
| 88.47.232-2 | 88.47.232-2 | Крыло правое |
Загрузка ...
|
|
| 88.47.186-3 | 88.47.186-3 | Лист боковой задний правый |
Загрузка ...
|
|
| 88.47.187-3 | 88.47.187-3 | Лист боковом задний левый |
Загрузка ...
|
|
| К77.47.355 | К77.47.355 | Обойма правая передняя |
Загрузка ...
|
|
| 88.47.021-2 | 88.47.021-2 | Опора в сборе |
Загрузка ...
|
|
| 88.47.066-3 | 88.47.066-3 | Основание |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
