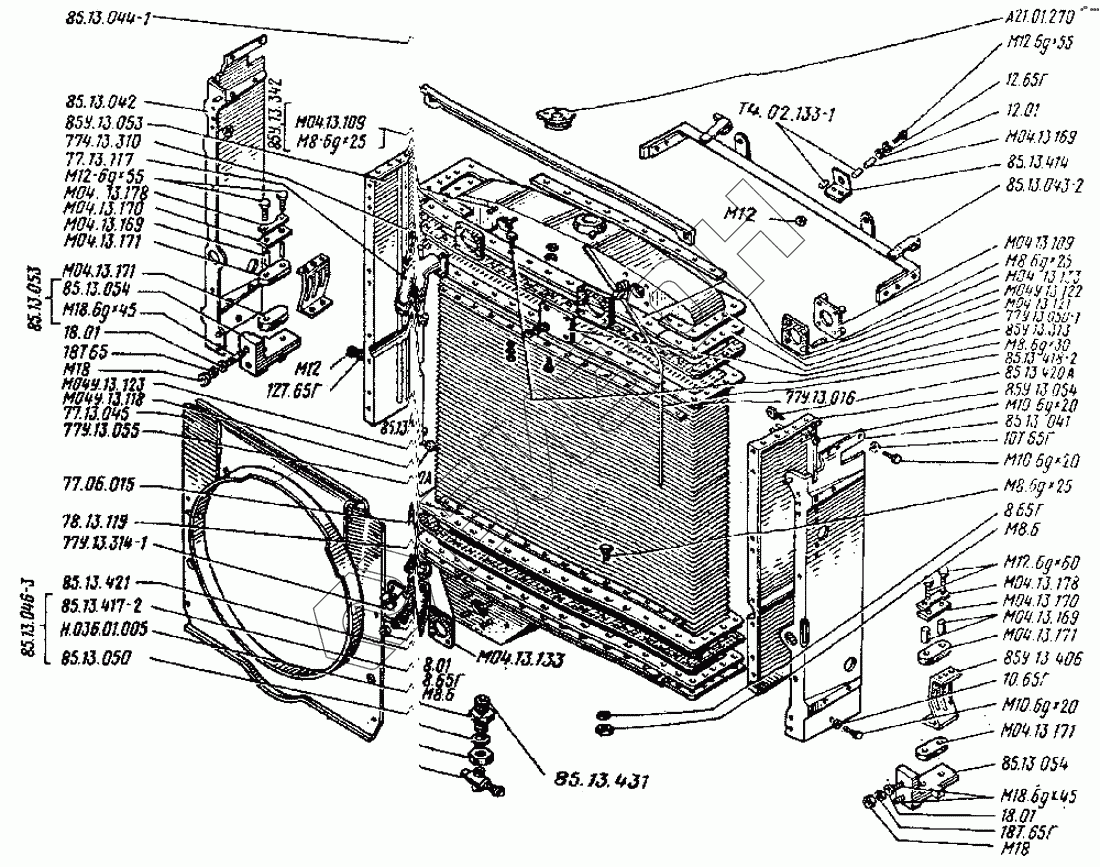

Графический каталог запасных частей к технике: ВгТЗ ДТ-75Н. Радиатор водяной
18Т.65Г
18Т.65Г
77У.13.016
85.13.420А
85.13.042
85У.13.053
85.13.041
85У.13.054
85.13.418-2
М04У.13.109
85У.13.342
77.06.015
8.65Г
8.65Г
12Т.65Г
Т4.02.133-1
18.01
18.01
12.01
77.13.117
78.13.119
85.13.421
М10.6gх20
М10.6gх20
М10.6gх20
М12.6gх60
М8.6gх25
М8.6gх25
М8.6gх25
12.65Г
8.01
10.65Г
10Т.65Г
М8.6gх30
85.13.044
77У.13.055
М04.13.169
М04.13.169
М04.13.169
Н.036.01.005
М8.6
М8.6
М12
М12
М18
М18
85К.13.313
77.13.045
85.13.431
85.13.054
85.13.054
85.13.046-3
85.13.050-1
77У.13.050-1
85.13.043-2
А21.01.270
М04.13.170
М04.13.170
М04.13.123
М04У.13.122
М04.13.121
85.13.417-2
77У.13.314-1
77У13.310
М04.13.178
М04.13.178
М04.13.171
М04.13.171
М04.13.171
М04.13.171
М04У.13.118
М04.13.133
М04.13.133
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 18Т.65Г | 18Т.65Г | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 77.13.004-1 | 77.13.004-1 | Радиатор водяной |
Загрузка ...
|
|
| 77У.13.016 | 77У.13.016 | Сердцевина радиатора |
Загрузка ...
|
|
| 85.13.420А | 85.13.420А | Серьга |
Загрузка ...
|
|
| 85.13.042 | 85.13.042 | Стойка левая |
Загрузка ...
|
|
| 85У.13.053 | 85У.13.053 | Стойка левая |
Загрузка ...
|
|
| 85.13.041 | 85.13.041 | Стойка правая |
Загрузка ...
|
|
| 85У.13.054 | 85У.13.054 | Стойка правая |
Загрузка ...
|
|
| 85.13.418-2 | 85.13.418-2 | Труба пароотводящая |
Загрузка ...
|
|
| М04У.13.109 | М04У.13.109 | Фланец |
Загрузка ...
|
|
| 85У.13.342 | 85У.13.342 | Фланец в сборе |
Загрузка ...
|
|
| 77.06.015 | 77.06.015 | Хомутик |
Загрузка ...
|
|
| 85.50106-1 | 85.50106-1 | Хомутик |
Загрузка ...
|
|
| 8.65Г | 8.65Г | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 12Т.65Г | 12Т.65Г | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| Т4.02.133-1 | Т4.02.133-1 | Прокладка |
Загрузка ...
|
|
| 38360 | 38360 | Шайба |
Загрузка ...
|
|
| 18.01 | 18.01 | Шайба ГОСТ 11371-68 |
Загрузка ...
|
|
| 12.01 | 12.01 | Шайба ГОСТ 11371-68 |
Загрузка ...
|
|
| 77.13.117 | 77.13.117 | Шланг |
Загрузка ...
|
|
| 78.13.119 | 78.13.119 | Шланг |
Загрузка ...
|
|
| 85.13.421 | 85.13.421 | Штуцер |
Загрузка ...
|
|
| М10.6gх20 | М10.6gх20 | Болт |
Загрузка ...
|
|
| М12.6gх60 | М12.6gх60 | Болт |
Загрузка ...
|
|
| М8.6gх25 | М8.6gх25 | Болт |
Загрузка ...
|
|
| 12.65Г | 12.65Г | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 8.01 | 8.01 | Шайба |
Загрузка ...
|
|
| 10.65Г | 10.65Г | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 10Т.65Г | 10Т.65Г | Шайба |
Загрузка ...
|
|
| М8.6gх30 | М8.6gх30 | Болт |
Загрузка ...
|
|
| 85.13.044 | 85.13.044 | Кронштейн задний |
Загрузка ...
|
|
| 77У.13.055 | 77У.13.055 | Бак радиатора нижний |
Загрузка ...
|
|
| М8.6gх16 | М8.6gх16 | Болт |
Загрузка ...
|
|
| М04.13.169 | М04.13.169 | Втулка |
Загрузка ...
|
|
| Н.036.01.005 | Н.036.01.005 | Гайка |
Загрузка ...
|
|
| М8.6 | М8.6 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| М12 | М12 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| М18 | М18 | Гайка |
Загрузка ...
|
|
| 85К.13.313 | 85К.13.313 | Заглушка |
Загрузка ...
|
|
| 77.13.045 | 77.13.045 | Кожух радиатора |
Загрузка ...
|
|
| 85.13.431 | 85.13.431 | Кольцо уплотняющее |
Загрузка ...
|
|
| 85.13.054 | 85.13.054 | Корпус опоры левой |
Загрузка ...
|
|
| 85.13.055 | 85.13.055 | Корпус опоры правой |
Загрузка ...
|
|
| 85.13.046-3 | 85.13.046-3 | Кран |
Загрузка ...
|
|
| 85.13.050-1 | 85.13.050-1 | Кран с воротком |
Загрузка ...
|
|
| 77У.13.050-1 | 77У.13.050-1 | Бак радиатора верхний |
Загрузка ...
|
|
| 85.13.043-2 | 85.13.043-2 | Кронштейн передний |
Загрузка ...
|
|
| А21.01.270 | А21.01.270 | Крышка тип I |
Загрузка ...
|
|
| М04.13.170 | М04.13.170 | Накладка |
Загрузка ...
|
|
| М04.13.123 | М04.13.123 | Накладка внутренняя |
Загрузка ...
|
|
| М04У.13.122 | М04У.13.122 | Накладка наружная |
Загрузка ...
|
|
| М04.13.121 | М04.13.121 | Накладка угловая |
Загрузка ...
|
|
| 85.13.417-2 | 85.13.417-2 | Основание крана |
Загрузка ...
|
|
| 77У.13.314-1 | 77У.13.314-1 | Патрубок |
Загрузка ...
|
|
| 77У13.310 | 77У13.310 | Патрубок верхнего бака |
Загрузка ...
|
|
| М04.13.178 | М04.13.178 | Пластина замковая |
Загрузка ...
|
|
| М04.13.171 | М04.13.171 | Подушка |
Загрузка ...
|
|
| М04У.13.118 | М04У.13.118 | Прокладка |
Загрузка ...
|
|
| М04.13.133 | М04.13.133 | Прокладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
