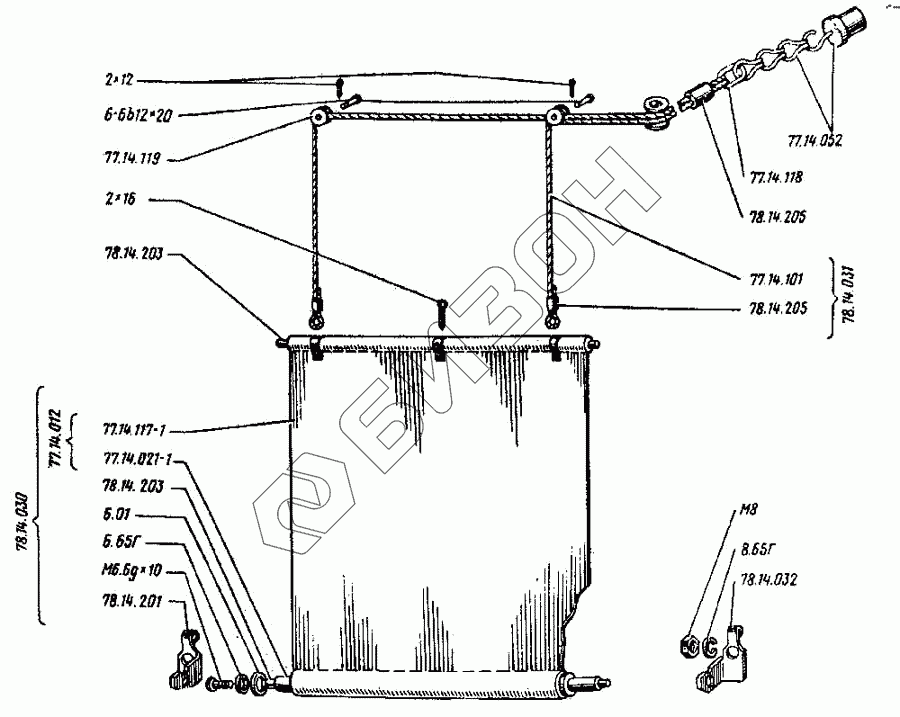

Графический каталог запасных частей к технике: ВгТЗ ДТ-75Н. Шторка радиатора
78.14.101
6.01
77.14.117-1
2х16
2х12
8.65Г
6.65Г
77.14.052
78.14.201
78.14.032
77.14.012
78.14.031
78.14.205
78.14.205
77.14.119
6-612х20
77.14.118
М8
М6.6gх10
78.14.203
78.14.203
77.14.021-1
78.14.030
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 78.14.101 | 78.14.101 | Трос |
Загрузка ...
|
|
| 6.01 | 6.01 | Шайба |
Загрузка ...
|
|
| 78.14.002 | 78.14.002 | Шторке радиаторе |
Загрузка ...
|
|
| 77.14.117-1 | 77.14.117-1 | Шторка |
Загрузка ...
|
|
| 2х16 | 2х16 | Шплинт |
Загрузка ...
|
|
| 2х12 | 2х12 | Шплинт |
Загрузка ...
|
|
| 8.65Г | 8.65Г | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 6.65Г | 6.65Г | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 6.65Г | 6.65Г | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 77.14.052 | 77.14.052 | Цепь с пробкой |
Загрузка ...
|
|
| 78.14.201 | 78.14.201 | Угольник правый |
Загрузка ...
|
|
| 78.14.032 | 78.14.032 | Угольник левый |
Загрузка ...
|
|
| 77.14.012 | 77.14.012 | Барабан со шторкой в сборе |
Загрузка ...
|
|
| 78.14.031 | 78.14.031 | Трос |
Загрузка ...
|
|
| 78.14.205 | 78.14.205 | Скоба |
Загрузка ...
|
|
| 77.14.119 | 77.14.119 | Ролик |
Загрузка ...
|
|
| 6-612х20 | 6-612х20 | Ось |
Загрузка ...
|
|
| 77.14.118 | 77.14.118 | Кольцо |
Загрузка ...
|
|
| М8 | М8 | Гайка |
Загрузка ...
|
|
| М6.6gх10 | М6.6gх10 | Винт |
Загрузка ...
|
|
| 78.14.203 | 78.14.203 | Валик шторки |
Загрузка ...
|
|
| 77.14.021-1 | 77.14.021-1 | Барабан шторки |
Загрузка ...
|
|
| 78.14.030 | 78.14.030 | Барабан со шторкой и тросом |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
