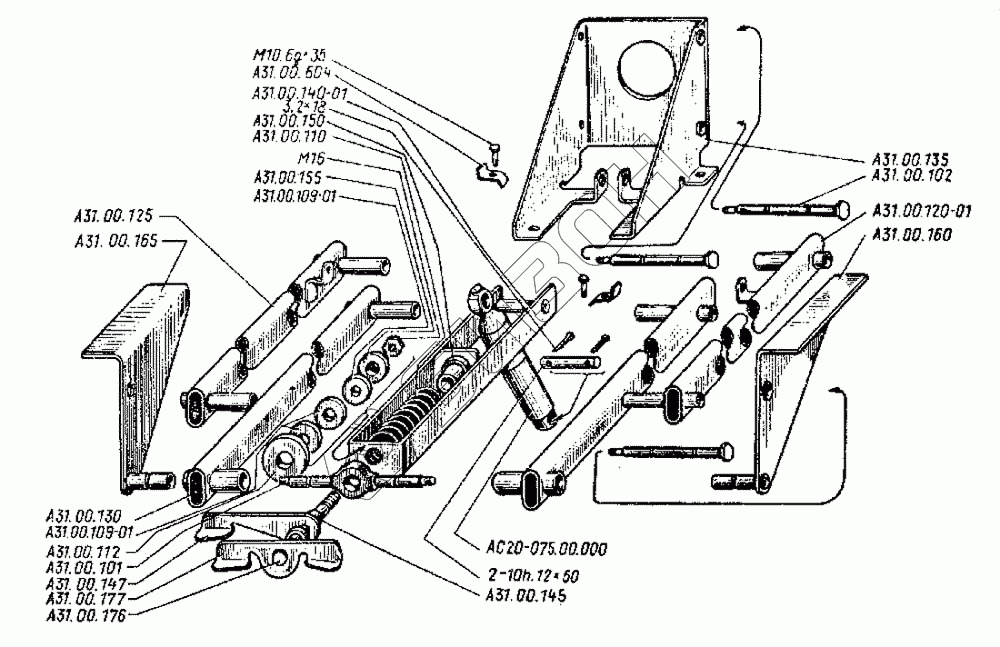

Графический каталог запасных частей к технике: ВгТЗ ДТ-75Н. Сиденье. Сборка амортизатора
А31.00.102
3.2х18
А31.00.150
А31.00.112
А31.00.109-01
А31.00.109-01
А31.00.177
А31.00.147
А31.00.110
А31.00.604
А31.00.101
АС20-07500.000
2-10h12х50
А31.00.165
А31.00.160
А31.00.155
М16
А31.00.145
А31.00.176
М10.6gх35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| А31.00.102 | А31.00.102 | Ось кронштейна |
Загрузка ...
|
|
| 3.2х18 | 3.2х18 | Шплинт |
Загрузка ...
|
|
| А31.00.150 | А31.00.150 | Шайба задняя |
Загрузка ...
|
|
| А31.00.112 | А31.00.112 | Шайба |
Загрузка ...
|
|
| А31.00.109-01 | А31.00.109-01 | Упор |
Загрузка ...
|
|
| А31.00.177 | А31.00.177 | Рукоятка |
Загрузка ...
|
|
| А31.00.147 | А31.00.147 | Рукоятка |
Загрузка ...
|
|
| А31.00.110 | А31.00.110 | Пружина |
Загрузка ...
|
|
| А31.00.604 | А31.00.604 | Планка |
Загрузка ...
|
|
| А31.00.101 | А31.00.101 | Ось фигурная |
Загрузка ...
|
|
| АС20-07500.000 | АС20-07500.000 | Амортизатор сиденья гидравлический |
Загрузка ...
|
|
| 2-10h12х50 | 2-10h12х50 | Ось |
Загрузка ...
|
|
| А31.00.165 | А31.00.165 | Опоре правая |
Загрузка ...
|
|
| А31.00.160 | А31.00.160 | Опора левая |
Загрузка ...
|
|
| А31.00.155 | А31.00.155 | Кольцо |
Загрузка ...
|
|
| М16 | М16 | Гайка |
Загрузка ...
|
|
| М12 | М12 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| А31.00.145 | А31.00.145 | Втулка |
Загрузка ...
|
|
| А31.00.176 | А31.00.176 | Винт |
Загрузка ...
|
|
| М10.6gх35 | М10.6gх35 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
