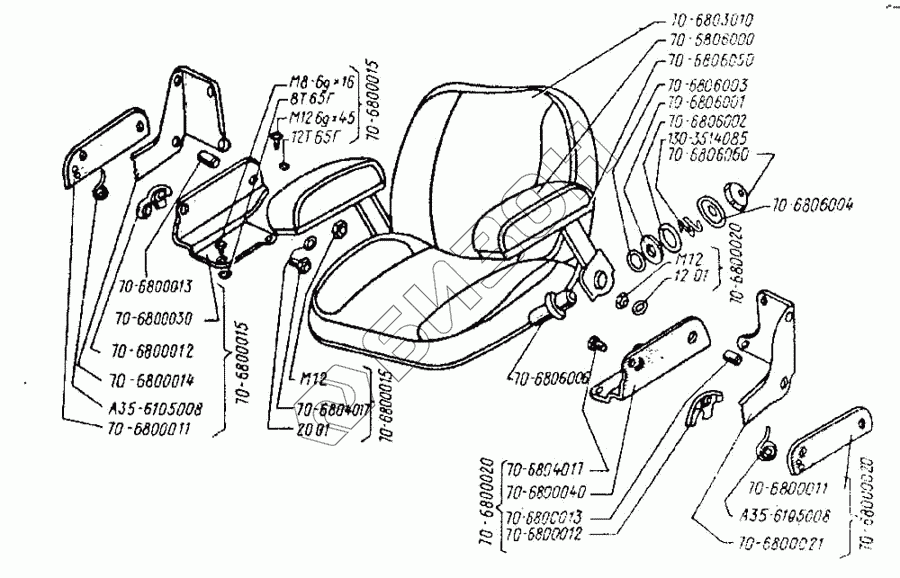

Графический каталог запасных частей к технике: ВгТЗ ДТ-75Н. Сиденье. Сборка сиденья
70-6806050
70-6804017
70-6804017
70-6806000
70-6803010
А35-6105008
А35-6105008
130-3514085
70-6806060
70-6806004
70-6806001
70-6806002
70-6806003
8Т.65Г
12Т.65Г
12.01
20.01
М12.6gх45
70-6806006
70-6800013
70-6800013
М12
М12
70-6800015
70-6800015
70-6800015
70-6800020
70-6800020
70-6800020
70-6800012
70-6800012
М8.6gх16
70-6800011-01
70-6800011-01
70-6800021
70-6800030
70-6800040
70-6800014
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 70-6800010 | 70-6800010 | Сиденье |
Загрузка ...
|
|
| 70-6806050 | 70-6806050 | Опора |
Загрузка ...
|
|
| 70-6804017 | 70-6804017 | Палец |
Загрузка ...
|
|
| 70-6806000 | 70-6806000 | Подлокотник |
Загрузка ...
|
|
| 70-6806010 | 70-6806010 | Подлокотник |
Загрузка ...
|
|
| 70-6803010 | 70-6803010 | Подушка |
Загрузка ...
|
|
| А35-6105008 | А35-6105008 | Пружина |
Загрузка ...
|
|
| 130-3514085 | 130-3514085 | Пружина |
Загрузка ...
|
|
| 70-6806060 | 70-6806060 | Рукоятка |
Загрузка ...
|
|
| 70-6806004 | 70-6806004 | Обойма |
Загрузка ...
|
|
| 70-6806001 | 70-6806001 | Фрикцион |
Загрузка ...
|
|
| 70-6806002 | 70-6806002 | Шайба |
Загрузка ...
|
|
| 70-6806003 | 70-6806003 | Шайба |
Загрузка ...
|
|
| 8Т.65Г | 8Т.65Г | Шайба |
Загрузка ...
|
|
| 12Т.65Г | 12Т.65Г | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 12.01 | 12.01 | Шайба ГОСТ 11371-68 |
Загрузка ...
|
|
| 20.01 | 20.01 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 70-3800011 | 70-3800011 | Корпус |
Загрузка ...
|
|
| М12.6gх45 | М12.6gх45 | Болт |
Загрузка ...
|
|
| 70-6806006 | 70-6806006 | Винт |
Загрузка ...
|
|
| 70-6800013 | 70-6800013 | Втулка |
Загрузка ...
|
|
| М12 | М12 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 70-6800015 | 70-6800015 | Замок |
Загрузка ...
|
|
| 70-6800020 | 70-6800020 | Замок |
Загрузка ...
|
|
| 70-6800012 | 70-6800012 | Защелка |
Загрузка ...
|
|
| 70-6800012-01 | 70-6800012-01 | Защелка |
Загрузка ...
|
|
| М8.6gх16 | М8.6gх16 | Болт |
Загрузка ...
|
|
| 70-6800011-01 | 70-6800011-01 | Корпус |
Загрузка ...
|
|
| 70-6800021 | 70-6800021 | Кронштейн |
Загрузка ...
|
|
| 70-6800030 | 70-6800030 | Кронштейн |
Загрузка ...
|
|
| 70-6800040 | 70-6800040 | Кронштейн |
Загрузка ...
|
|
| 70-6800014 | 70-6800014 | Кронштейн |
Загрузка ...
|
|
| А31.00.202-02 | А31.00.202-02 | Кронштейн левый |
Загрузка ...
|
|
| А31.00.203-02 | А31.00.203-02 | Кронштейн правый |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
