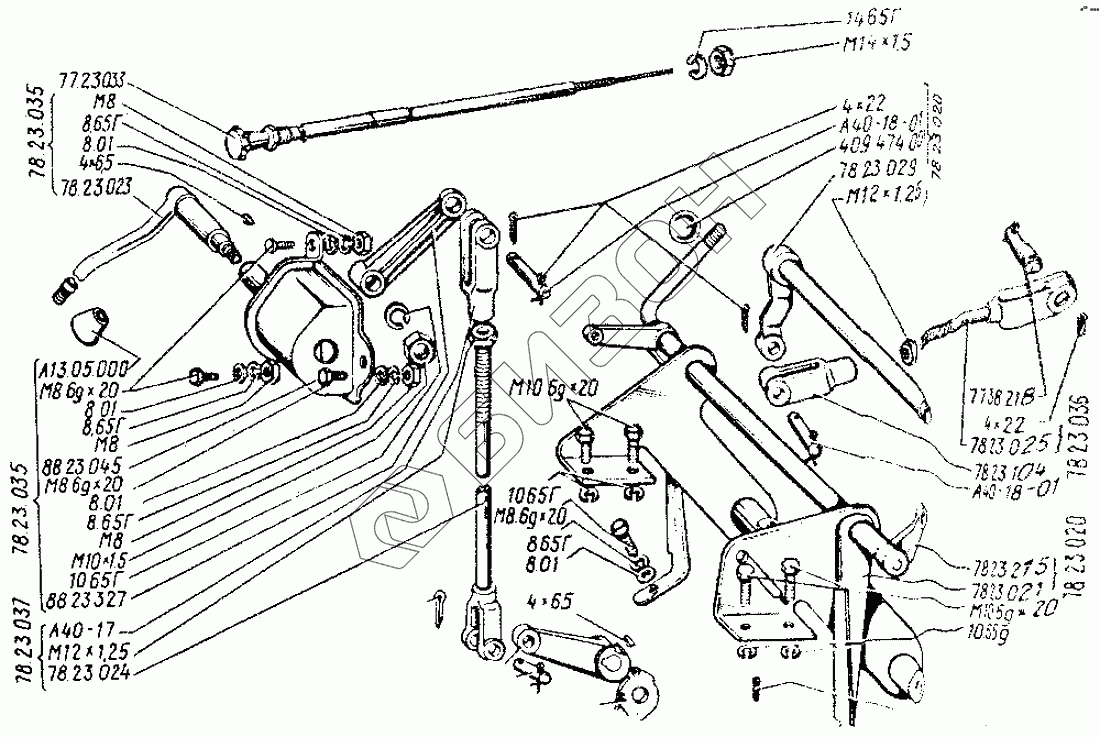

Графический каталог запасных частей к технике: ВгТЗ ДТ-75Н. Управление запуском дизеля из кабины
8.01
8.01
8.01
8.01
78.23.215
88.23.327-01
78.23.024
78.23.025
78.23.033
78.23.036
78.23.037
409.474.001
8.65Г
8.65Г
8.65Г
8.65Г
10.65Г
10.65Г
10.65Г
14.65Г
4х22
4х22
4х6.5
4х6.5
78.23.020
78.23.020
М8.6gх20
М8.6gх20
М8.6gх20
М10.6gх20
М10.6gх20
78.23.029
77.23.104
А40-17
М8
М8
М8
М12х1,25
М12х1,25
М14х1,5
78.23.021
88.23.045
77.38.218
А40-18-01
А40-18-01
78.23.023
78.23.035
78.23.035
А13.05.000
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 8.01 | 8.01 | Шайба |
Загрузка ...
|
|
| 78.23.028-1 | 78.23.028-1 | Рычаг |
Загрузка ...
|
|
| 78.23.215 | 78.23.215 | Рычаг |
Загрузка ...
|
|
| 88.23.327-01 | 88.23.327-01 | Рычаг |
Загрузка ...
|
|
| 78.23.024 | 78.23.024 | Тяга |
Загрузка ...
|
|
| 78.23.025 | 78.23.025 | Тяга |
Загрузка ...
|
|
| 78.23.033 | 78.23.033 | Тяга |
Загрузка ...
|
|
| 78.23.036 | 78.23.036 | Тяга |
Загрузка ...
|
|
| 78.23.037 | 78.23.037 | Тяга |
Загрузка ...
|
|
| 78.23.002 | 78.23.002 | Управление запуском |
Загрузка ...
|
|
| 409.474.001 | 409.474.001 | Ручка |
Загрузка ...
|
|
| 12.01 | 12.01 | Шайба ГОСТ 11371-68 |
Загрузка ...
|
|
| 8.65Г | 8.65Г | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 10.65Г | 10.65Г | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 12.65Г | 12.65Г | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 14.65Г | 14.65Г | Шайба |
Загрузка ...
|
|
| 3.2х20 | 3.2х20 | Шплинт |
Загрузка ...
|
|
| 4х22 | 4х22 | Шплинт |
Загрузка ...
|
|
| 4х6.5 | 4х6.5 | Шпонка сегментная |
Загрузка ...
|
|
| 78.23.020 | 78.23.020 | Кронштейн |
Загрузка ...
|
|
| М8.6gх20 | М8.6gх20 | Болт |
Загрузка ...
|
|
| М10.6gх20 | М10.6gх20 | Болт |
Загрузка ...
|
|
| М12.6gх25 | М12.6gх25 | Болт |
Загрузка ...
|
|
| 78.23.029 | 78.23.029 | Валик |
Загрузка ...
|
|
| 77.23.104 | 77.23.104 | Вилка |
Загрузка ...
|
|
| А40-17 | А40-17 | Вилка |
Загрузка ...
|
|
| М8 | М8 | Гайка |
Загрузка ...
|
|
| М12х1,25 | М12х1,25 | Гайка |
Загрузка ...
|
|
| М14х1,5 | М14х1,5 | Гайка |
Загрузка ...
|
|
| 45 9412 1135 | 45 9412 1135 | Болт М8.6gх12 |
Загрузка ...
|
|
| 78.23.021 | 78.23.021 | Кронштейн |
Загрузка ...
|
|
| 88.23.045 | 88.23.045 | Кронштейн |
Загрузка ...
|
|
| 77.38.218 | 77.38.218 | Палец двуплечих рычагов |
Загрузка ...
|
|
| А40-18-01 | А40-18-01 | Палец |
Загрузка ...
|
|
| 88.23.043 | 88.23.043 | Пружина |
Загрузка ...
|
|
| 78.23.023 | 78.23.023 | Рукоятка |
Загрузка ...
|
|
| 78.23.035 | 78.23.035 | Рукоятка |
Загрузка ...
|
|
| А13.05.000 | А13.05.000 | Рукоятка управления |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
