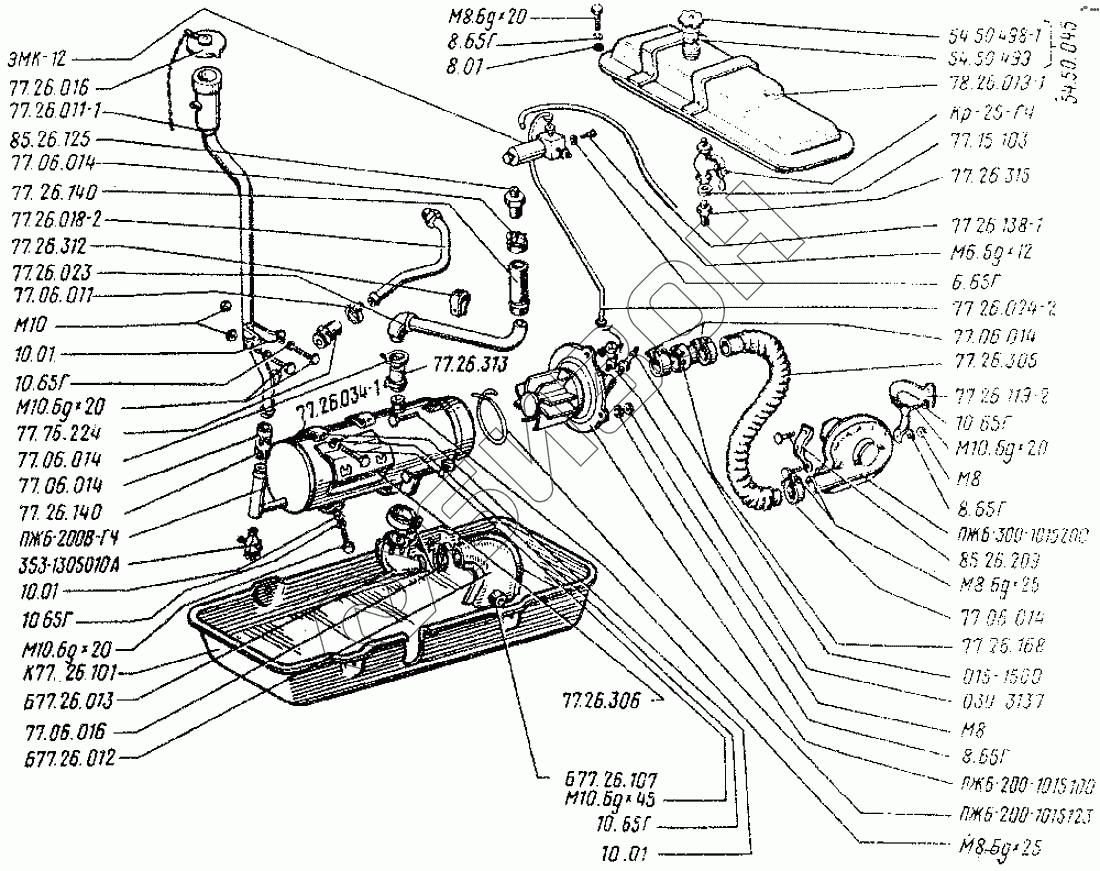

Графический каталог запасных частей к технике: ВгТЗ ДТ-75Н. Установка подогревателя ПЖБ-200
77.06.014
77.06.014
77.06.014
77.06.014
77.06.014
77.15.103
54.50.499
015-1500
77.26.312
78.26.024-2
78.86.023
77.26.018-2
77.26.011-1
77.26.034-1
85.26.209
78.26.224
77.06.011
77.26.016
6.65Г
8.65Г
8.65Г
8.65Г
10.65Г
10.65Г
10.65Г
10.65Г
8.01
10.01
10.01
10.01
77.26.140
77.26.140
77.26.313
77.26.305
ПЖБ-200-1015123
85.26.125
77.26.315
030-3137
ЭМК-12
77.26.138-1
М8.6gх20
М8.6gх25
М8.6gх25
М10.6gх20
М10.6gх20
М10.6gх20
М10.6gх45
ПЖБ-200-1015200
М6.6gх12
Б77.26.107
М8
М8
М10
ГЖБ-200-1015100
78.26.019-1
К77.26.101
ПЖБ-200В-Г4
КР-25
353-1305010А
77.26.119-2
77.26.306
54.50.045
54.50.498-1
77.26.168
Б77.26.012
Б77.26.013
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 77.06.014 | 77.06.014 | Хомутик стяжной |
Загрузка ...
|
|
| 77.15.103 | 77.15.103 | Прокладка |
Загрузка ...
|
|
| 54.50.499 | 54.50.499 | Прокладка крышки бачка |
Загрузка ...
|
|
| 015-1500 | 015-1500 | Свеча накаливания СР65А |
Загрузка ...
|
|
| 77.26.312 | 77.26.312 | Скоба |
Загрузка ...
|
|
| 78.26.024-2 | 78.26.024-2 | Топливопровод |
Загрузка ...
|
|
| 77.26.038 | 77.26.038 | Труба заливная |
Загрузка ...
|
|
| 78.86.023 | 78.86.023 | Труба паровая |
Загрузка ...
|
|
| 77.26.018-2 | 77.26.018-2 | Трубка |
Загрузка ...
|
|
| 77.26.011-1 | 77.26.011-1 | Трубка заливная |
Загрузка ...
|
|
| 77.26.034-1 | 77.26.034-1 | Хомут |
Загрузка ...
|
|
| 85.26.209 | 85.26.209 | Хомут |
Загрузка ...
|
|
| 78.26.224 | 78.26.224 | Хомут |
Загрузка ...
|
|
| 77.06.011 | 77.06.011 | Хомутик стяжной |
Загрузка ...
|
|
| 77.26.016 | 77.26.016 | Пробка |
Загрузка ...
|
|
| 6.65Г | 6.65Г | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 8.65Г | 8.65Г | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 10.65Г | 10.65Г | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 8.01 | 8.01 | Шайба |
Загрузка ...
|
|
| 10.01 | 10.01 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 77.26.140 | 77.26.140 | Шланг |
Загрузка ...
|
|
| 77.26.313 | 77.26.313 | Шланг |
Загрузка ...
|
|
| 77.26.305 | 77.26.305 | Шланг воздухоподводящий |
Загрузка ...
|
|
| ПЖБ-200-1015123 | ПЖБ-200-1015123 | Шнур асбестовый |
Загрузка ...
|
|
| 85.26.125 | 85.26.125 | Штуцер |
Загрузка ...
|
|
| 77.26.315 | 77.26.315 | Штуцер |
Загрузка ...
|
|
| 030-3137 | 030-3137 | Штуцер |
Загрузка ...
|
|
| ЭМК-12 | ЭМК-12 | Клапан электромагнитный |
Загрузка ...
|
|
| 77.26.138-1 | 77.26.138-1 | Бензопровод |
Загрузка ...
|
|
| М8.6gх20 | М8.6gх20 | Болт |
Загрузка ...
|
|
| М8.6gх25 | М8.6gх25 | Болт |
Загрузка ...
|
|
| М10.6gх20 | М10.6gх20 | Болт |
Загрузка ...
|
|
| М10.6gх30 | М10.6gх30 | Болт |
Загрузка ...
|
|
| М10.6gх45 | М10.6gх45 | Болт |
Загрузка ...
|
|
| ПЖБ-200-1015200 | ПЖБ-200-1015200 | Вентилятор |
Загрузка ...
|
|
| М6.6gх12 | М6.6gх12 | Винт |
Загрузка ...
|
|
| Б77.26.107 | Б77.26.107 | Втулка |
Загрузка ...
|
|
| М8 | М8 | Гайка |
Загрузка ...
|
|
| М10 | М10 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| ГЖБ-200-1015100 | ГЖБ-200-1015100 | Горелка подогревателя |
Загрузка ...
|
|
| 78.26.019-1 | 78.26.019-1 | Бачок топливный |
Загрузка ...
|
|
| К77.26.101 | К77.26.101 | Кожух поддона |
Загрузка ...
|
|
| ПЖБ-200В-Г4 | ПЖБ-200В-Г4 | Котел подогревателя |
Загрузка ...
|
|
| КР-25 | КР-25 | Кран |
Загрузка ...
|
|
| 353-1305010А | 353-1305010А | Кран пускового подогревателя |
Загрузка ...
|
|
| 77.26.119-2 | 77.26.119-2 | Кронштейн вентилятора |
Загрузка ...
|
|
| 77.26.306 | 77.26.306 | Кронштейн подогревателя |
Загрузка ...
|
|
| 54.50.045 | 54.50.045 | Пробка бачка в сборе |
Загрузка ...
|
|
| 54.50.498-1 | 54.50.498-1 | Крышка горловины бачка |
Загрузка ...
|
|
| 77.26.168 | 77.26.168 | Патрубок |
Загрузка ...
|
|
| Б77.26.012 | Б77.26.012 | Патрубок подводящий |
Загрузка ...
|
|
| Б77.26.013 | Б77.26.013 | Патрубок промежуточный |
Загрузка ...
|
|
| 78.26.003 | 78.26.003 | Подогреватель ПЖБ-200 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
