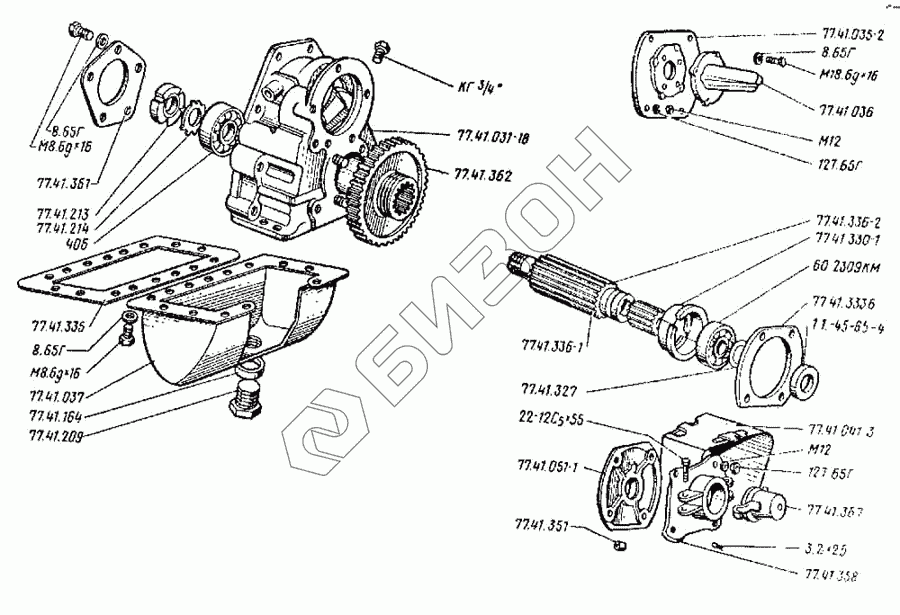

Графический каталог запасных частей к технике: ВгТЗ ДТ-75Н. Вал отбора мощности. Вал ведомый
77.41.358
406
60-2309КМ
КГ3/4
77.41.209
77.41.333Б
77.41.335
77.41.351
77.41.330-1
22-12С5х55
8.65Г
8.65Г
8.65Г
12Т.65Г
12Т.65Г
77.41.214
77.41.362
3.2х25
77.41.367
77.41.336-2
77.41.336-2
77.41.336-1
77.41.213
М12
М12
77.41.041-3
77.41.036
М8.6gх16
М8.6gх16
М8.6gх16
77.41.327
77.41.164
77.41.031-1В
77.41.051-1
77.41.037
77.41.361
1.1-45х65-4
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 77.41.358 | 77.41.358 | Фланец |
Загрузка ...
|
|
| 406 | 406 | Шарикоподшипник радиальный однорядный (30Х90Х23) |
Загрузка ...
|
|
| 60-2309КМ | 60-2309КМ | Подшипник ГОСТ 8328-75 |
Загрузка ...
|
|
| КГ3/4 | КГ3/4 | Пробка |
Загрузка ...
|
|
| 77.41.209 | 77.41.209 | Пробка спускная |
Загрузка ...
|
|
| 77.41.333Б | 77.41.333Б | Прокладка |
Загрузка ...
|
|
| 77.41.335 | 77.41.335 | Прокладка крышки нижней |
Загрузка ...
|
|
| 77.41.351 | 77.41.351 | Проставка |
Загрузка ...
|
|
| 77.41.330-1 | 77.41.330-1 | Стакан подшипника нижний |
Загрузка ...
|
|
| 22-12С5х55 | 22-12С5х55 | Ось |
Загрузка ...
|
|
| 8.65Г | 8.65Г | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 12Т.65Г | 12Т.65Г | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 77.41.214 | 77.41.214 | Шайба замочная |
Загрузка ...
|
|
| 77.41.362 | 77.41.362 | Шестерня ведомая (540 об/мин.) |
Загрузка ...
|
|
| 77.41.364 | 77.41.364 | Шестерня ведомая (1000 об/мин.) |
Загрузка ...
|
|
| 77.41.363 | 77.41.363 | Шестерня ведущая (540 об/мин.) |
Загрузка ...
|
|
| 77.41.365 | 77.41.365 | Шестерня ведущая (1000 об/мин.) |
Загрузка ...
|
|
| 3.2х25 | 3.2х25 | Шплинт |
Загрузка ...
|
|
| 77.41.367 | 77.41.367 | Колпак |
Загрузка ...
|
|
| 77.41.349 | 77.41.349 | Вал (20 шлиц, 1000 об/мин.) |
Загрузка ...
|
|
| 77.41.330 | 77.41.330 | Вал (21 шлиц) |
Загрузка ...
|
|
| 77.41.336-2 | 77.41.336-2 | Вал ведомый |
Загрузка ...
|
|
| 77.41.336-1 | 77.41.336-1 | Вал ведомый |
Загрузка ...
|
|
| 77.41.213 | 77.41.213 | Гайка |
Загрузка ...
|
|
| М12 | М12 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 77.41.041-3 | 77.41.041-3 | Кожух защитный |
Загрузка ...
|
|
| 77.41.036 | 77.41.036 | Колпак в сборе |
Загрузка ...
|
|
| М8.6gх16 | М8.6gх16 | Болт |
Загрузка ...
|
|
| 77.41.327 | 77.41.327 | Кольцо запорное ведомого вала |
Загрузка ...
|
|
| 77.41.164 | 77.41.164 | Кольцо уплотняющее |
Загрузка ...
|
|
| 77.41.031-1В | 77.41.031-1В | Корпус вала отбора мощности |
Загрузка ...
|
|
| 77.41.051-1 | 77.41.051-1 | Крышка |
Загрузка ...
|
|
| 77.41.037 | 77.41.037 | Крышка нижняя в сборе |
Загрузка ...
|
|
| 77.41.035-2 | 77.41.035-2 | Крышка подшипника |
Загрузка ...
|
|
| 77.41.361 | 77.41.361 | Крышка подшипника |
Загрузка ...
|
|
| 1.1-45х65-4 | 1.1-45х65-4 | Манжета |
Загрузка ...
|
