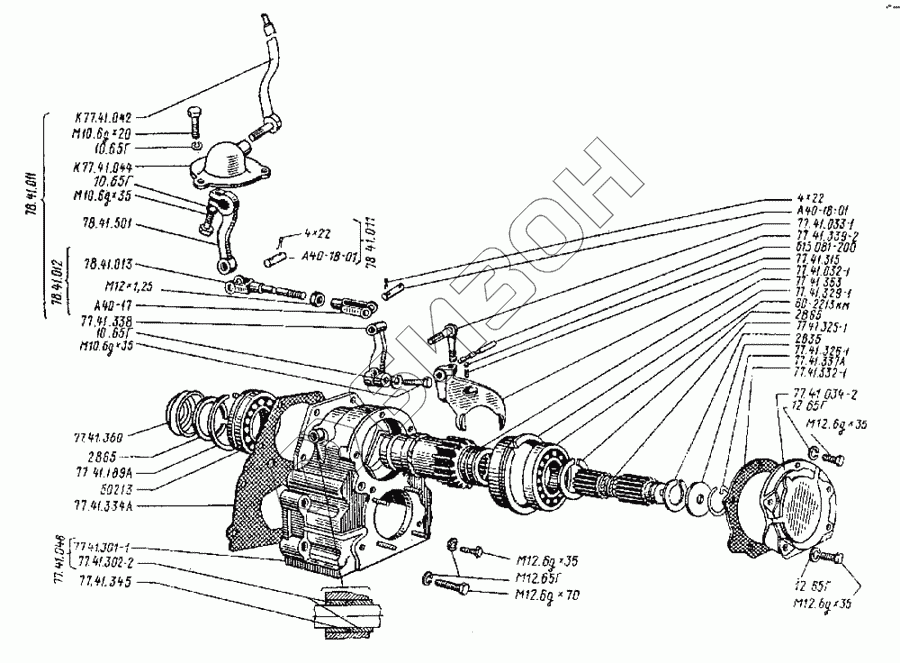

Графический каталог запасных частей к технике: ВгТЗ ДТ-75Н. Вал отбора мощности. Вал ведущий
77.41.329-1
77.41.332-1
77.41.334А
77.41.315
78.41.501
77.41.033-1
77.41.338
60-2213КМ
78.41.012
78.41.013
78.41.011
78.41.011
77.41.326-1
77.41.360
10.65Г
10.65Г
10.65Г
12.65Г
12.65Г
12.65Г
Б15.081-200
77.41.363
4х22
4х22
77.41.189А
М12.6gх35
М12.6gх35
М12.6gх35
М12.6gх70
М10.6gх35
М10.6gх35
77.41.325-1
77.41.339-2
К77.41.042
А40-17
77.41.032-1
77.41.302-2
М12х1,25
М10.6gх20
77.41.337А
77.41.345
2В35
2В65
2В65
77.41.301-1
77.41.048
К77.41.044
77.41.034-2
А40-18-01
А40-18-01
50213
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 77.41.329-1 | 77.41.329-1 | Стакан подшипника верхний |
Загрузка ...
|
|
| 77.41.332-1 | 77.41.332-1 | Прокладка |
Загрузка ...
|
|
| 77.41.334А | 77.41.334А | Прокладка корпуса ВОМ |
Загрузка ...
|
|
| 77.41.351-1 | 77.41.351-1 | Проставка |
Загрузка ...
|
|
| 77.41.315 | 77.41.315 | Пружина |
Загрузка ...
|
|
| 78.41.050 | 78.41.050 | Вал отбора мощности |
Загрузка ...
|
|
| 78.41.060 | 78.41.060 | Редуктор (Вал 77.41.336-2, 540 об/мин, 6 шлиц) |
Загрузка ...
|
|
| 78.41.070 | 78.41.070 | Редуктор (Вал 77.41.349, 1000 об/мин, 20 шлиц) |
Загрузка ...
|
|
| 78.41.080 | 78.41.080 | Редуктор (Вал 77.41.350, 1000 об/мин, 21 шлиц) |
Загрузка ...
|
|
| 78.41.501 | 78.41.501 | Рычаг |
Загрузка ...
|
|
| 77.41.033-1 | 77.41.033-1 | Рычаг вилки в сборе |
Загрузка ...
|
|
| 77.41.338 | 77.41.338 | Рычаг переключения |
Загрузка ...
|
|
| 60-2213КМ | 60-2213КМ | Подшипник ГОСТ 8328-75 |
Загрузка ...
|
|
| 78.41.012 | 78.41.012 | Тяга с вилкой |
Загрузка ...
|
|
| 78.41.013 | 78.41.013 | Тяга с вилкой |
Загрузка ...
|
|
| 78.41.011 | 78.41.011 | Управление |
Загрузка ...
|
|
| 77.41.326-1 | 77.41.326-1 | Шайба упорная ведущего вала |
Загрузка ...
|
|
| 77.41.360 | 77.41.360 | Шайба |
Загрузка ...
|
|
| 10.65Г | 10.65Г | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 12.65Г | 12.65Г | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| Б15.081-200 | Б15.081-200 | Шарик |
Загрузка ...
|
|
| 77.41.363 | 77.41.363 | Шестерня ведущая (540 об/мин.) |
Загрузка ...
|
|
| 4х22 | 4х22 | Шплинт |
Загрузка ...
|
|
| 77.41.189А | 77.41.189А | Кольцо пружинное упорное |
Загрузка ...
|
|
| М12.6gх35 | М12.6gх35 | Болт |
Загрузка ...
|
|
| М12.6gх70 | М12.6gх70 | Болт |
Загрузка ...
|
|
| М10.6gх35 | М10.6gх35 | Болт |
Загрузка ...
|
|
| 77.41.325-1 | 77.41.325-1 | Вал ведущий |
Загрузка ...
|
|
| 77.41.339-2 | 77.41.339-2 | Валик переключения |
Загрузка ...
|
|
| К77.41.042 | К77.41.042 | Валик управления в сборе |
Загрузка ...
|
|
| А40-17 | А40-17 | Вилка |
Загрузка ...
|
|
| 77.41.032-1 | 77.41.032-1 | Вилка переключения |
Загрузка ...
|
|
| 78.41.005 | 78.41.005 | ВОМ |
Загрузка ...
|
|
| 77.41.302-2 | 77.41.302-2 | Втулка |
Загрузка ...
|
|
| М12х1,25 | М12х1,25 | Гайка |
Загрузка ...
|
|
| М10.6gх20 | М10.6gх20 | Болт |
Загрузка ...
|
|
| 77.41.337А | 77.41.337А | Кольцо запорное ведущего вала |
Загрузка ...
|
|
| 77.41.345 | 77.41.345 | Кольцо |
Загрузка ...
|
|
| 2В35 | 2В35 | Кольцо ГОСТ 13940-68 |
Загрузка ...
|
|
| 2В65 | 2В65 | Кольцо ГОСТ 13940-68 |
Загрузка ...
|
|
| 77.41.301-1 | 77.41.301-1 | Корпус |
Загрузка ...
|
|
| 77.41.048 | 77.41.048 | Корпус со втулками |
Загрузка ...
|
|
| К77.41.044 | К77.41.044 | Крышка в сборе |
Загрузка ...
|
|
| 77.41.034-2 | 77.41.034-2 | Крышка подшипника верхняя |
Загрузка ...
|
|
| А40-18-01 | А40-18-01 | Палец |
Загрузка ...
|
|
| 50213 | 50213 | Шарикоподшипник радиальный однорядный со стопорной канавкой на наружном кольце (65Х120Х23) |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
