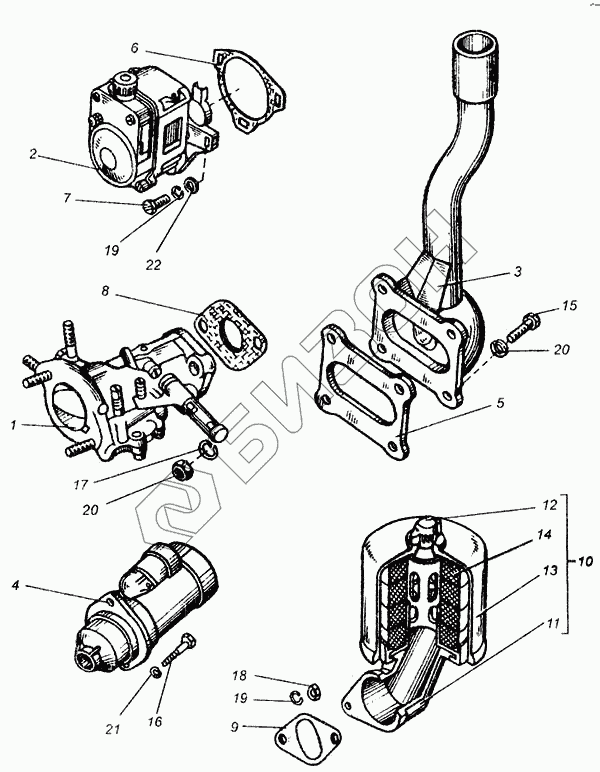

Графический каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Агрегаты пускового двигателя
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Карбюратор 11.1107.011 | Карбюратор 11.1107.011 |
Загрузка ...
|
|
| 2 | М124Б1-3728000 | Магнето одноискровое М124Б1 |
Загрузка ...
|
|
| 3 | 192.00100.04 | Глушитель |
Загрузка ...
|
|
| 4 | Ст362-3708000 | Стартер ТУ 37.003.497-78 |
Загрузка ...
|
|
| 5 | Д24051 | Прокладка патрубка |
Загрузка ...
|
|
| 6 | Д24074 | Прокладка магнето |
Загрузка ...
|
|
| 7 | Д24102 | Болт |
Загрузка ...
|
|
| 8 | 350.01.018.00 | Прокладка карбюраторе |
Загрузка ...
|
|
| 9 | 350.01.019.10 | Прокладка |
Загрузка ...
|
|
| 10 | 350.04.050.00 | Воздухоочиститель |
Загрузка ...
|
|
| 11 | 350.04.060.00 | Корпус |
Загрузка ...
|
|
| 12 | 350.04.011.00 | Гайка глухая |
Загрузка ...
|
|
| 13 | 350.04.012.00 | Колпак |
Загрузка ...
|
|
| 14 | Д24172 | Фильтрующий элемент |
Загрузка ...
|
|
| 15 | М8-6gх20.56.016 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 16 | М10-6gх30.56.016 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 17 | М8-6Н.6.016 | Гайка ГОСТ 2524-70 |
Загрузка ...
|
|
| 18 | М6-6Н.6.016 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 19 | 6.65Г05 | Шайба ГОСТ6402-70 |
Загрузка ...
|
|
| 20 | 8.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 21 | 10.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 22 | 6х1,2.04.05 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
