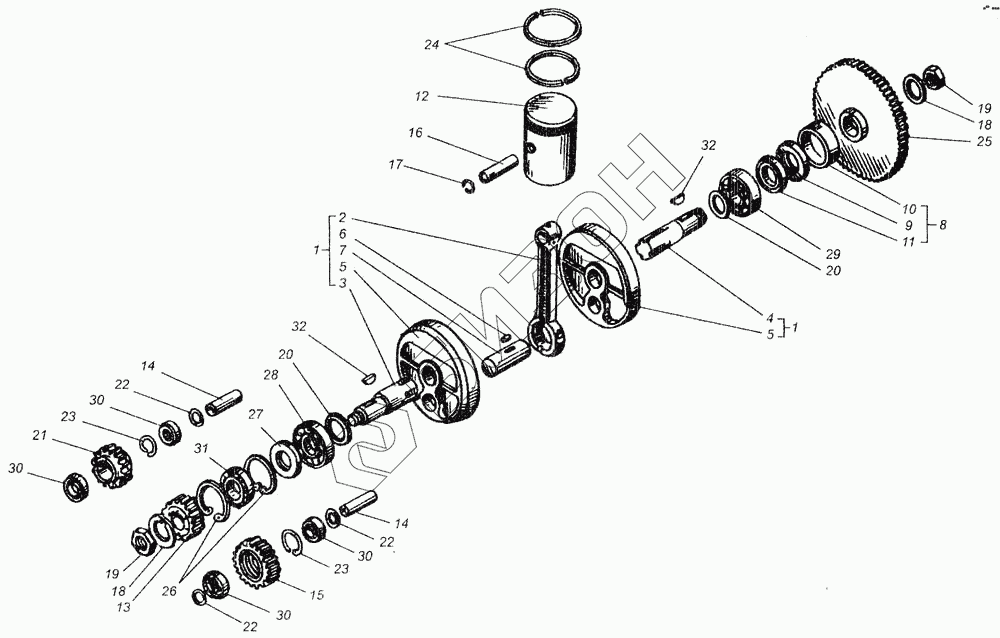

Графический каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Кривошипно-шатунный механизм
1
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
18
19
19
20
20
21
22
22
22
23
23
24
25
26
27
28
29
30
30
30
30
31
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Д24С20-Б | Коленчатый вал |
Загрузка ...
|
|
| 2 | Д24С21-В | Шатун |
Загрузка ...
|
|
| 3 | Д24012-Б | Полуось передняя |
Загрузка ...
|
|
| 4 | Д24013-В | Полуось задняя |
Загрузка ...
|
|
| 5 | Д24097-Г | Щека |
Загрузка ...
|
|
| 6 | Д24099 | Ролик 5х8 111А |
Загрузка ...
|
|
| 7 | Д24098-Г | Палец кривошипа |
Загрузка ...
|
|
| 8 | 75.24.015 | Уплотнение |
Загрузка ...
|
|
| 9 | Д24С26 | Сальник |
Загрузка ...
|
|
| 10 | 75.24.105 | Втулка подшипников |
Загрузка ...
|
|
| 11 | Манжета 1х30х52-1 ГОСТ 8752-70 | Манжета 1х30х52-1 ГОСТ 8752-70 |
Загрузка ...
|
|
| 12 | Д24С06-Б | Поршень |
Загрузка ...
|
|
| 13 | Д24019-В | Колесо зубчатое |
Загрузка ...
|
|
| 14 | Д24022-А | Палец зубчатого колеса |
Загрузка ...
|
|
| 15 | Д24020-Б | Колесо зубчатое |
Загрузка ...
|
|
| 16 | Д24026-А | Палец поршня |
Загрузка ...
|
|
| 17 | Д24028 | Кольцо стопорное |
Загрузка ...
|
|
| 18 | Д24046-Б | Шайба замковая |
Загрузка ...
|
|
| 19 | Д24047-А | Гайка маховика |
Загрузка ...
|
|
| 20 | Д24070-А | Шайба дистанционная |
Загрузка ...
|
|
| 21 | Д24075-А | Колесо зубчатое |
Загрузка ...
|
|
| 22 | Д24077 | Шайба |
Загрузка ...
|
|
| 23 | Д24078 | Кольцо стопорное |
Загрузка ...
|
|
| 24 | Д24127А-А | Кольцо поршневое |
Загрузка ...
|
|
| 25 | 75.24.104-3Г | Маховик |
Загрузка ...
|
|
| 26 | Б52 | Кольцо |
Загрузка ...
|
|
| 27 | 1.2-30х52-1 | Манжета |
Загрузка ...
|
|
| 28 | 2206КМ | Подшипник |
Загрузка ...
|
|
| 29 | 102206М | Подшипник |
Загрузка ...
|
|
| 30 | 202 | Подшипник |
Загрузка ...
|
|
| 31 | 205 | Подшипник |
Загрузка ...
|
|
| 32 | Шпонка сегментная 5х9 ГОСТ 8795-68 | Шпонка сегментная 5х9 ГОСТ 8795-68 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
