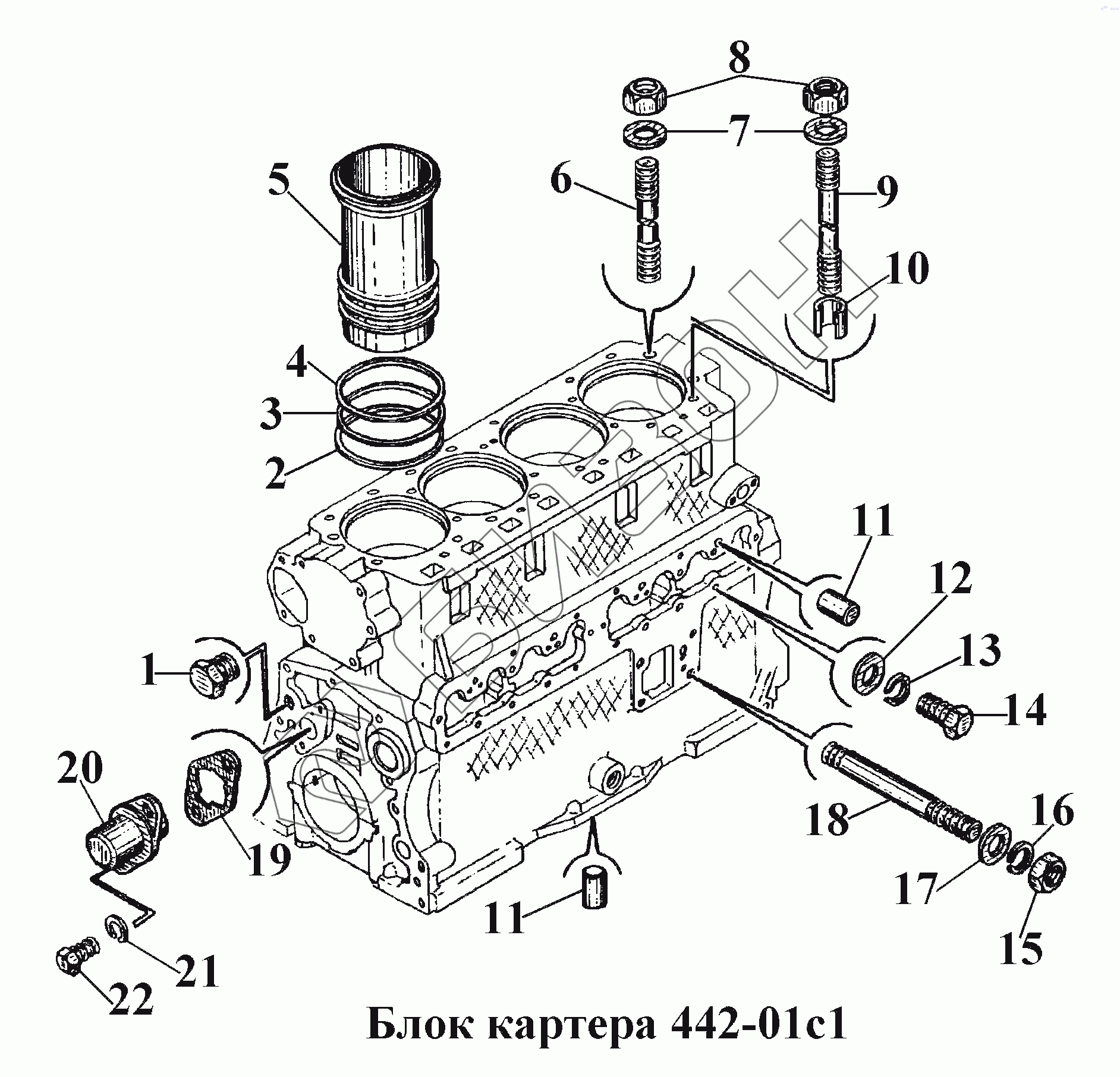

Графический каталог запасных частей к технике: ВгТЗ ВТ-100Д. Блок картер 442-01с1 (1)
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 41-0164 | Пробка |
Загрузка ...
|
|
| 2 | 01М-0144 | Кольцо уплотнительное нижнее |
Загрузка ...
|
|
| 3 | 01М-0143 | Кольцо уплотнительное |
Загрузка ...
|
|
| 4 | 01М-0142 | Кольцо антикавитационное |
Загрузка ...
|
|
| 5 | 01М-0102 | Гильза цилиндра |
Загрузка ...
|
|
| 6 | 01-0118-1А | Шпилька |
Загрузка ...
|
|
| 7 | 6Т2-019 | Шайба |
Загрузка ...
|
|
| 8 | 6Т2-0117 | Гайка крепления головки |
Загрузка ...
|
|
| 9 | 41-01 18-1А | Шпилька крепления головки |
Загрузка ...
|
|
| 10 | 01М-0180 | Втулка |
Загрузка ...
|
|
| 11 | 8т6х16.02.12 | Штифт |
Загрузка ...
|
|
| 12 | 8.01.08кп.0212 | Шайба |
Загрузка ...
|
|
| 13 | 8.65Г.02.12 | Шайба |
Загрузка ...
|
|
| 14 | М8-6§х20.88 35.029 | Болт |
Загрузка ...
|
|
| 15 | М12-6Н.6.029 | Гайка |
Загрузка ...
|
|
| 16 | 1265Г.02.12 | Шайба |
Загрузка ...
|
|
| 17 | 12x2.01 08кп.02.12 | Шайба |
Загрузка ...
|
|
| 18 | М12-6§х 150.56.029 | Шпилька |
Загрузка ...
|
|
| 19 | 6Т2-0133 | Прокладка пальца |
Загрузка ...
|
|
| 20 | 6Т2-01с4 | Палец в сборе |
Загрузка ...
|
|
| 21 | 1065Г.02.12 | Шайба |
Загрузка ...
|
|
| 22 | М10-6ёх30.88.35029 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
