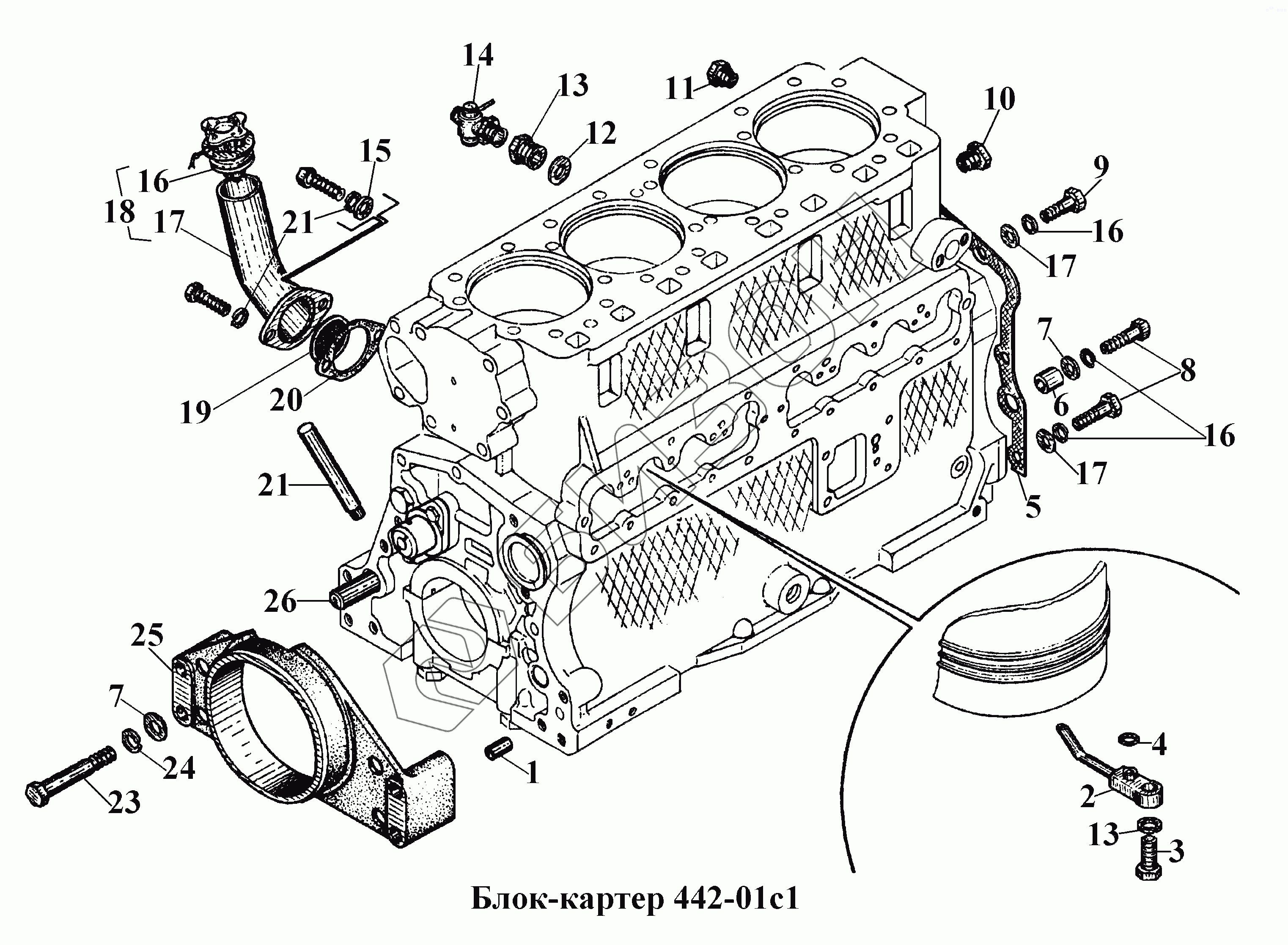

Графический каталог запасных частей к технике: ВгТЗ ВТ-100Д. Блок картер 442-01с1 (2)
1
2
3
4
5
6
7
7
8
9
10
11
12
13
13
14
15
16
16
16
17
17
17
18
19
20
21
21
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | СМД55-0410А | Штифт |
Загрузка ...
|
|
| 2 | 11ТА-01с5-3 | Форсунка охлаждения поршня |
Загрузка ...
|
|
| 3 | М8.6gх25.88.335.013 | Болт |
Загрузка ...
|
|
| 4 | 442-0178 | Кольцо резиновое |
Загрузка ...
|
|
| 5 | 01-0204 | Прокладка картера маховика |
Загрузка ...
|
|
| 6 | 01-0134 | Втулка направляющая |
Загрузка ...
|
|
| 7 | 6Т2-0219 | Шайба |
Загрузка ...
|
|
| 8 | М12.6gх50.88.35.029 | Болт |
Загрузка ...
|
|
| 9 | М12.6gх35.88.35.029 | Болт |
Загрузка ...
|
|
| 10 | 01М-0195 | Пробка КЗ/4 |
Загрузка ...
|
|
| 11 | 01М-0193 | Пробка головки |
Загрузка ...
|
|
| 12 | 14-0172 | Прокладка |
Загрузка ...
|
|
| 13 | 41-0165-1 | Штуцер |
Загрузка ...
|
|
| 14 | ПСТОСТ37.001.241-81 | Кран |
Загрузка ...
|
|
| 15 | 10х2.01.08кп.02.12 | Шайба |
Загрузка ...
|
|
| 16 | 01М-01с6 | Пробка маслоналивного патрубка |
Загрузка ...
|
|
| 17 | 440-01с12 | Патрубок маслоналивной |
Загрузка ...
|
|
| 18 | 41-01с6-01 | Патрубок маслоналивной |
Загрузка ...
|
|
| 19 | СМД1-0125А | Сетка |
Загрузка ...
|
|
| 20 | СМД1-0126А | Прокладка |
Загрузка ...
|
|
| 21 | 01-0135 | Трубка маслоизмерителя |
Загрузка ...
|
|
| 23 | М16.6gх120.88.35.013 | Болт |
Загрузка ...
|
|
| 24 | 16.65Г.02.12 | Шайба |
Загрузка ...
|
|
| 25 | 41-0108-1 | Опора передняя |
Загрузка ...
|
|
| 26 | СМД7-0166А | Втулка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
