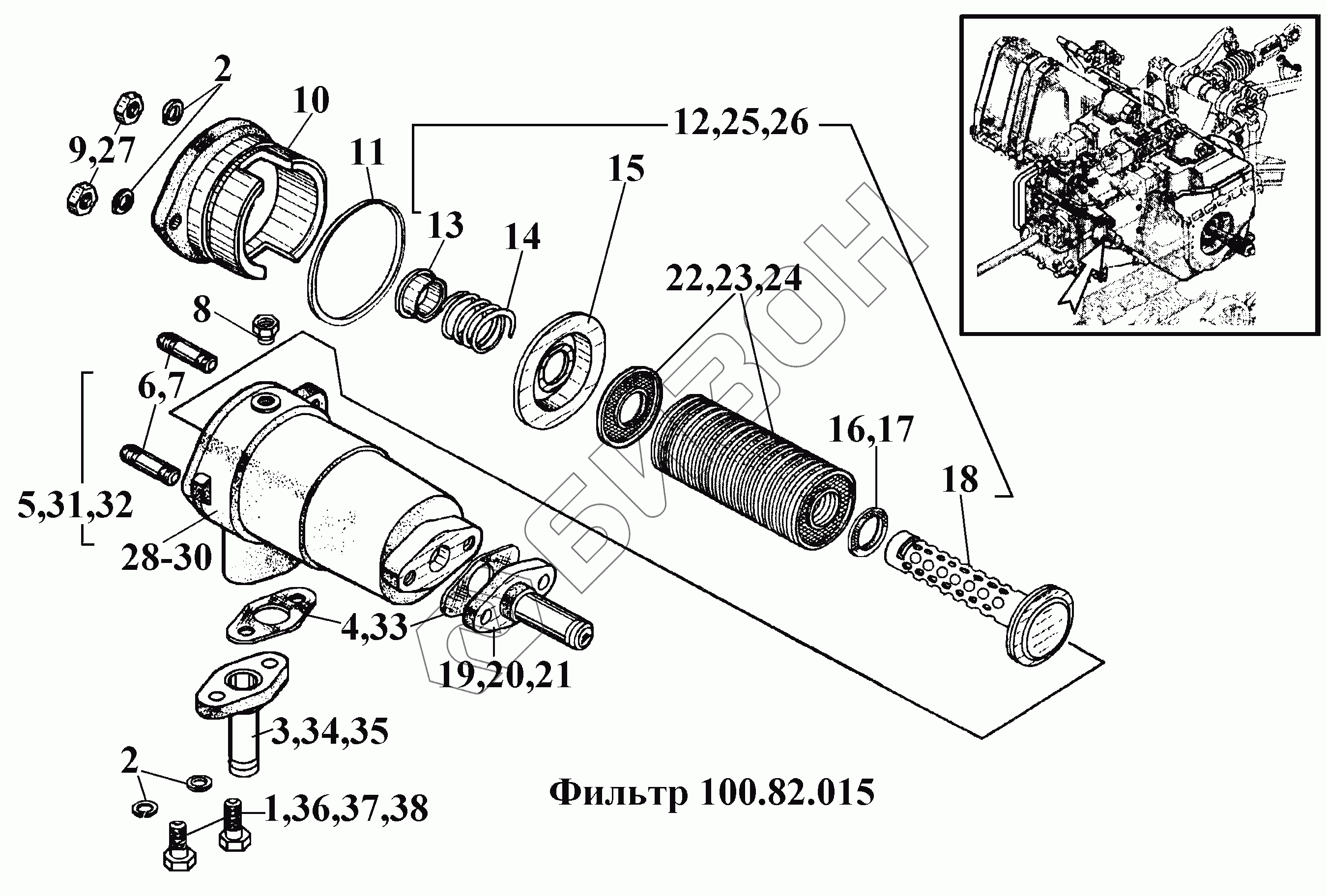

Графический каталог запасных частей к технике: ВгТЗ ВТ-100Д. Фильтр 100.82.015
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | M8-6gx25.88.35.016 | Болт |
Загрузка ...
|
|
| 2 | 8.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 3 | 100.82.034 | Патрубок |
Загрузка ...
|
|
| 4 | 162.82.200 | Прокладка |
Загрузка ...
|
|
| 5 | 162.82.025-1 | Корпус со шпильками |
Загрузка ...
|
|
| 6 | 2M8-6gx30.66.029 | Шпилька |
Загрузка ...
|
|
| 7 | 2M8-6gx30.66.016 | Шпилька |
Загрузка ...
|
|
| 8 | кг1/8 20.029 | Пробка |
Загрузка ...
|
|
| 9 | М8-6Н.6.016 | Гайка ГОСТ 2524-70 |
Загрузка ...
|
|
| 10 | 162.82.118 | Крышка |
Загрузка ...
|
|
| 11 | 085-095-58-2-2 | Кольцо резиновое |
Загрузка ...
|
|
| 12 | 162.82.027 | Пакет |
Загрузка ...
|
|
| 13 | 162.82.129 | Упор |
Загрузка ...
|
|
| 14 | 88.63.216 | Пружина |
Загрузка ...
|
|
| 15 | 162.82.028 | Направляющая |
Загрузка ...
|
|
| 16 | СП-Т32-22-4 | Кольцо |
Загрузка ...
|
|
| 17 | СП32-22-4 | Кольцо |
Загрузка ...
|
|
| 18 | 162.82.026 | Труба |
Загрузка ...
|
|
| 19 | 100.82.033 | Патрубок |
Загрузка ...
|
|
| 20 | 100.82.033-10 | Патрубок |
Загрузка ...
|
|
| 21 | 100.82.033-20 | Патрубок |
Загрузка ...
|
|
| 22 | 77.63.140 | Элемент |
Загрузка ...
|
|
| 23 | 77.63.140-10 | Элемент |
Загрузка ...
|
|
| 24 | 77.63.140-20 | Элемент |
Загрузка ...
|
|
| 25 | 162.82.027-10 | Пакет |
Загрузка ...
|
|
| 26 | 162.82.027-20 | Пакет |
Загрузка ...
|
|
| 27 | М8-6Н.6.029 | Гайка |
Загрузка ...
|
|
| 28 | 162.82.124-1 | Корпус фильтра |
Загрузка ...
|
|
| 29 | 162.82.124-10 | Корпус фильтра |
Загрузка ...
|
|
| 30 | 162.82.124-20 | Корпус фильтра |
Загрузка ...
|
|
| 31 | 162.82.025-10 | Корпус со шпильками |
Загрузка ...
|
|
| 32 | 162.82.025-20 | Корпус со шпильками |
Загрузка ...
|
|
| 33 | 162.82.200-20 | Прокладка |
Загрузка ...
|
|
| 34 | 100.82.034-10 | Патрубок |
Загрузка ...
|
|
| 35 | 100.82.034-20 | Патрубок |
Загрузка ...
|
|
| 36 | M8-6gx25.88.35.029 | Болт |
Загрузка ...
|
|
| 37 | M8-6gx30.88.35.016 | Болт |
Загрузка ...
|
|
| 38 | M8-6gx30-88.35.029 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
