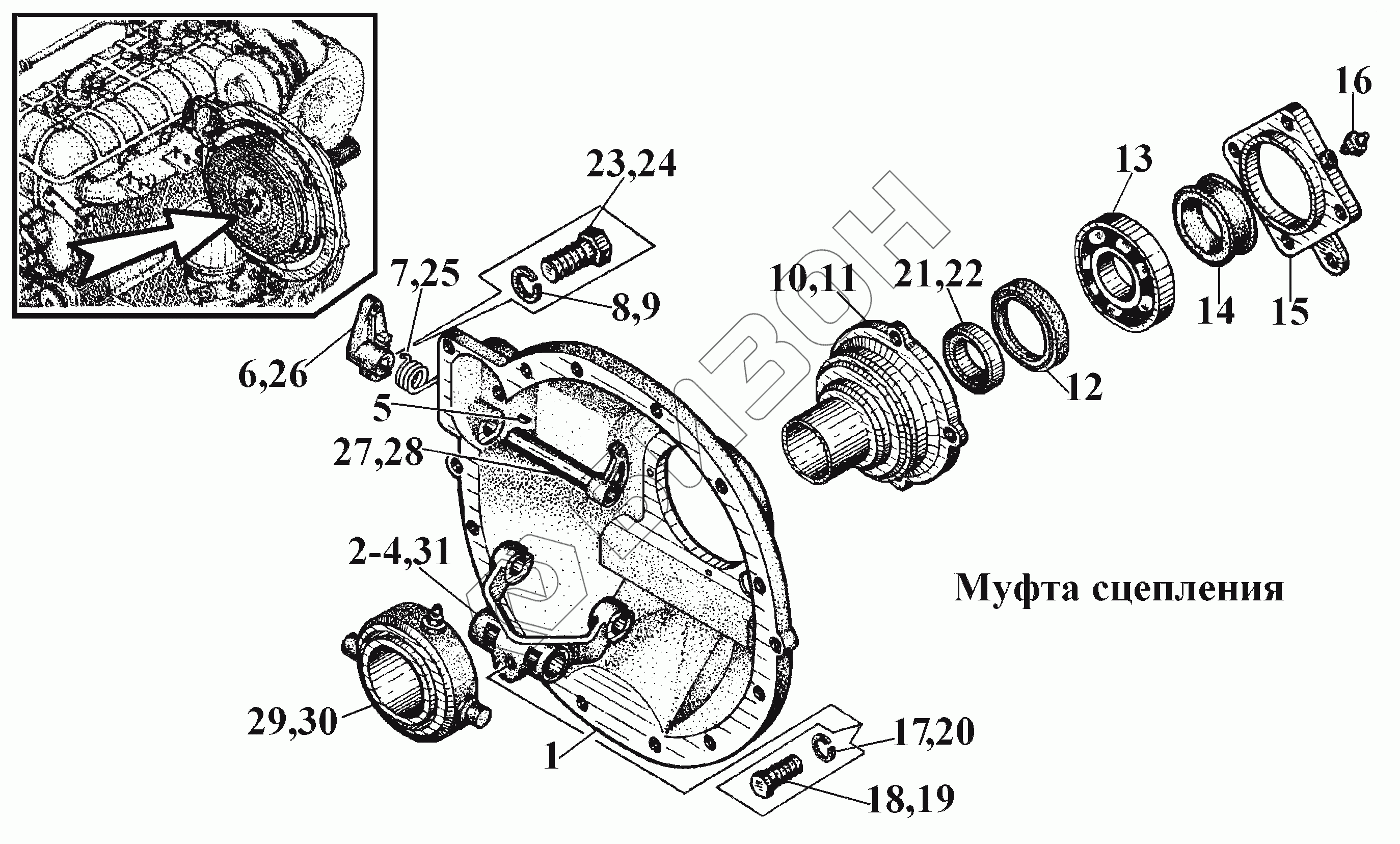

Графический каталог запасных частей к технике: ВгТЗ ВТ-100Д. Муфта сцепления (1)
1
2
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 41-21с12А.20 | 41-21с12А.20 | Крышка муфты сцепления |
Загрузка ...
|
|
| 41-21С12А.10 | 41-21С12А.10 | Крышка муфты сцепления |
Загрузка ...
|
|
| 1 | 41-21с12А | Крышка муфты сцепления |
Загрузка ...
|
|
| 2 | 6Т2-2126-1А.20 | Вилка выключения |
Загрузка ...
|
|
| 3 | 6Т2-2126-1А | Вилка выключения |
Загрузка ...
|
|
| 4 | 6Т2-2126-1 | Вилка выключения |
Загрузка ...
|
|
| 5 | 5x9 | Шпонка |
Загрузка ...
|
|
| 6 | 01-2169-1 | Головка рычага |
Загрузка ...
|
|
| 7 | 41-2167 | Пружина |
Загрузка ...
|
|
| 8 | 10.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 9 | 10.65Г.0212 | Шайба |
Загрузка ...
|
|
| 10 | 6Т2-2116 | Корпус наружного подшипника |
Загрузка ...
|
|
| 11 | 6Т2-2116-00.20 | Корпус наружного подшипника |
Загрузка ...
|
|
| 12 | 1.2-80x105-1 | Манжета |
Загрузка ...
|
|
| 13 | 412 | Подшипник |
Загрузка ...
|
|
| 14 | 2.2-75x100-1 | Манжета |
Загрузка ...
|
|
| 15 | 41-2117-2А | Крышка сальника |
Загрузка ...
|
|
| 16 | 1.3.Ц6.хр | Масленка |
Загрузка ...
|
|
| 17 | 12.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 18 | М12-6gх40.88.35.013 | Болт |
Загрузка ...
|
|
| 19 | М12-6gх40.88.35.029 | Болт |
Загрузка ...
|
|
| 20 | 12.65Г.0212 | Шайба |
Загрузка ...
|
|
| 21 | 6Т2-2118 | Обойма |
Загрузка ...
|
|
| 22 | 6Т2-2118-00.20 | Обойма |
Загрузка ...
|
|
| 23 | M10-6gx25.88.35.013 | Болт |
Загрузка ...
|
|
| 24 | М10.6gx25.88.35.029 | Болт |
Загрузка ...
|
|
| 25 | 41-2167-00.20 | Пружина |
Загрузка ...
|
|
| 26 | 01-2169-1.20 | Головка рычага |
Загрузка ...
|
|
| 27 | 6Т2-21с11 | Рычаг с осью |
Загрузка ...
|
|
| 28 | 6Т2-21с11-00.20 | Рычаг с осью |
Загрузка ...
|
|
| 29 | 6Т2-21с9-1 | Муфта выключения |
Загрузка ...
|
|
| 30 | 6Т2-21с9-00.20 | Муфта выключения |
Загрузка ...
|
|
| 31 | 6Т2-2126-1.20 | Вилка выключения |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
