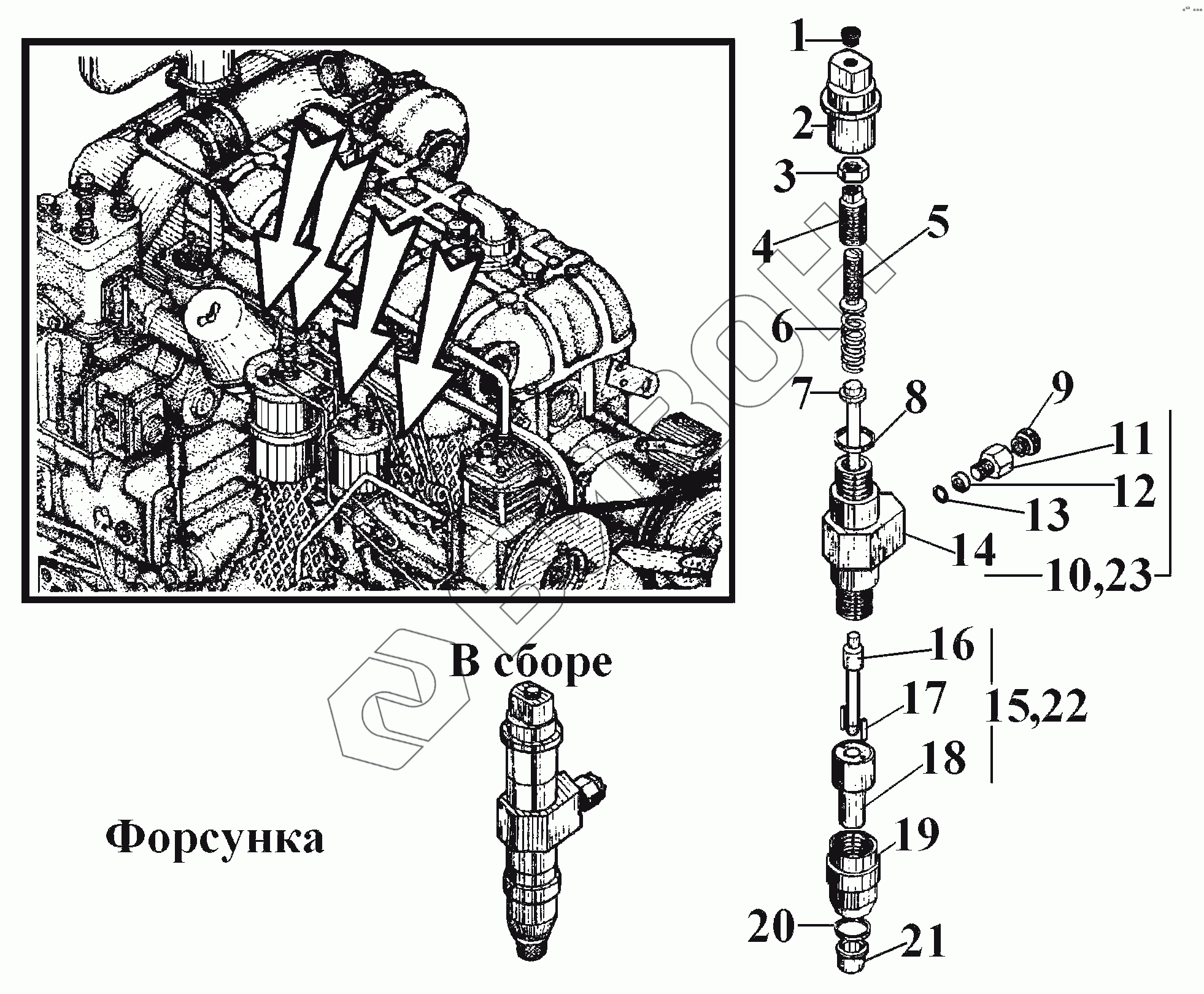

Графический каталог запасных частей к технике: ВгТЗ ВТ-100Д. Форсунка
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 119-74А | Пробка |
Загрузка ...
|
|
| 2 | 6Т2У-2009В | Колпак форсунки |
Загрузка ...
|
|
| 3 | 16-157-1 | Контргайка |
Загрузка ...
|
|
| 4 | 6А1-2007-1 | Гайка пружины |
Загрузка ...
|
|
| 5 | 6А1-2008-1 | Винт регулировочный |
Загрузка ...
|
|
| 6 | 6Т2-2006 | Пружина форсунки |
Загрузка ...
|
|
| 7 | 6А1-20сЗ | Штанга |
Загрузка ...
|
|
| 8 | 16-159Б | Прокладка |
Загрузка ...
|
|
| 9 | 01-2027-1 | Пробка |
Загрузка ...
|
|
| 10 | 11ТА-20с6 | Корпус форсунки |
Загрузка ...
|
|
| 11 | 6А1-2010-1Б | Штуцер форсунки |
Загрузка ...
|
|
| 12 | 6Т2-20c5 | Фильтр форсунки |
Загрузка ...
|
|
| 13 | 6Т2-2023А | Прокладка |
Загрузка ...
|
|
| 14 | 6А1-2001-1 | Корпус форсунки |
Загрузка ...
|
|
| 15 | 11ТА-20с2 | Распылитель форсунки |
Загрузка ...
|
|
| 16 | 6А1-2002-2А | Игла распылителя |
Загрузка ...
|
|
| 17 | 6Т2-2012 | Штифт установочный |
Загрузка ...
|
|
| 18 | 6А1-2002-2Б | Корпус распылителя |
Загрузка ...
|
|
| 19 | 6А1-2011-01 | Гайка распылителя |
Загрузка ...
|
|
| 20 | 01-2022 | Прокладка |
Загрузка ...
|
|
| 21 | 6А1-2024 | Заглушка распылителя |
Загрузка ...
|
|
| 22 | 11ТА-20с2.20 | Распылитель форсунки |
Загрузка ...
|
|
| 23 | 11ТА-20с6.20 | Корпус форсунки |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
